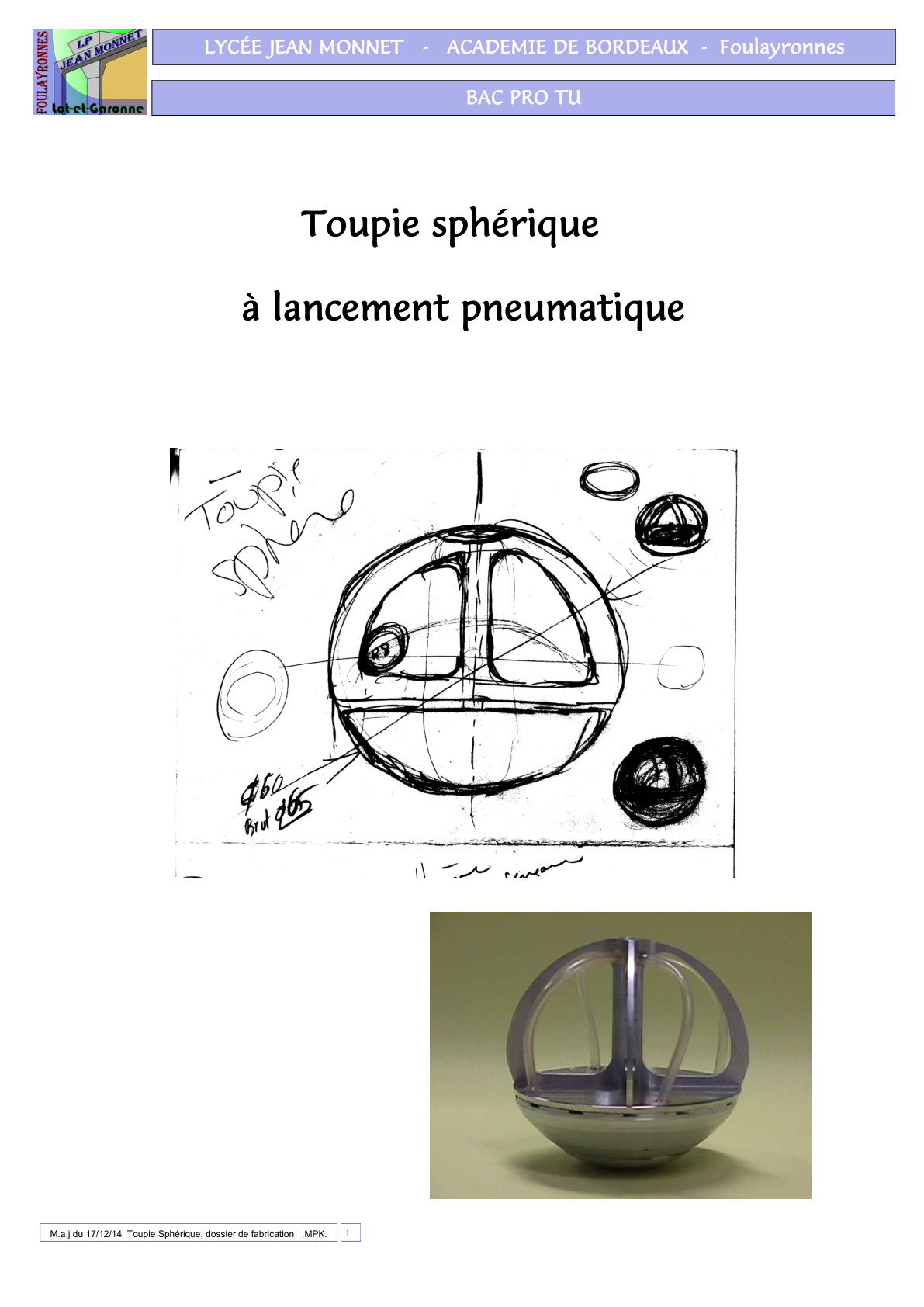

Dossier de fabrication de la toupie
⬇ PDF

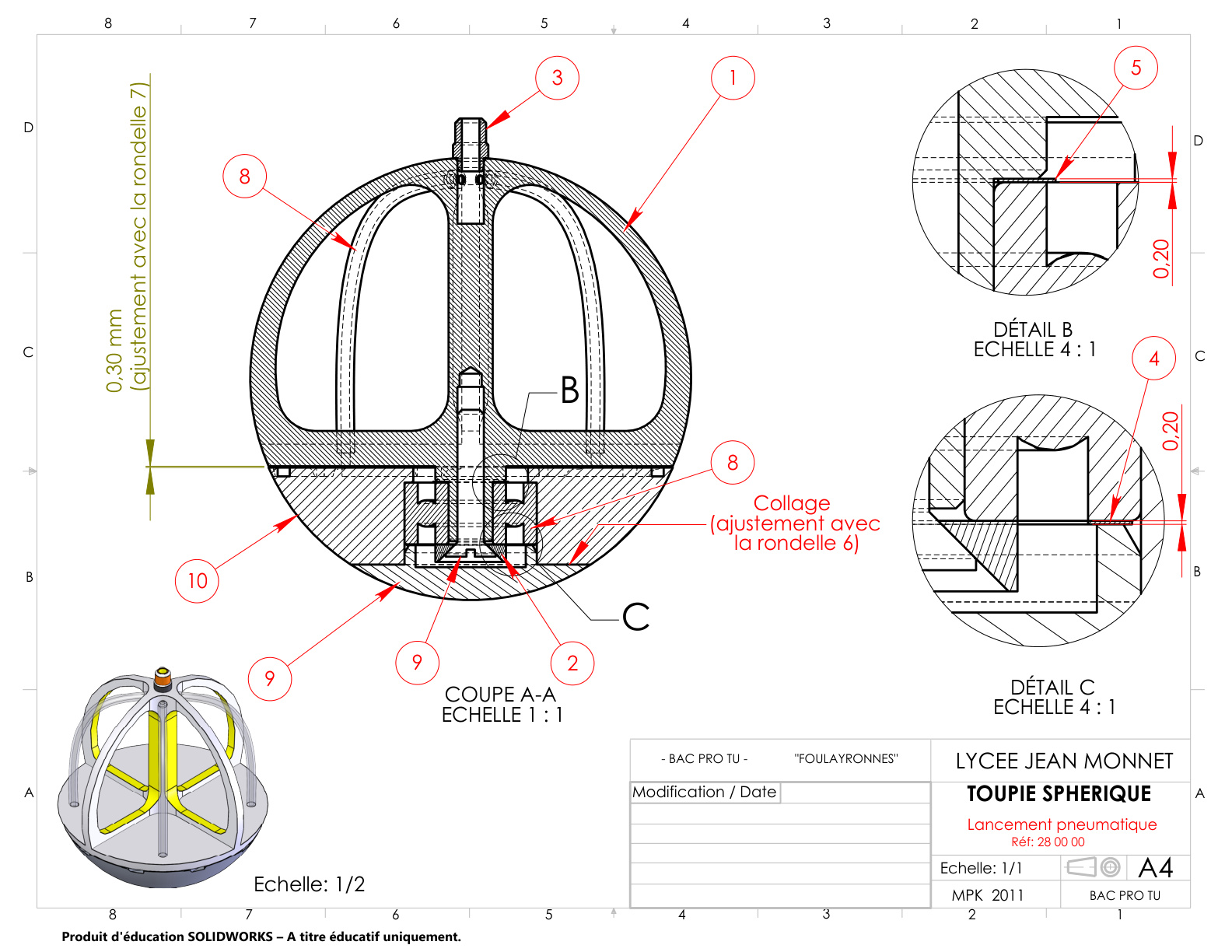

Plan d'ensemble et nomenclature
⬇ PDF

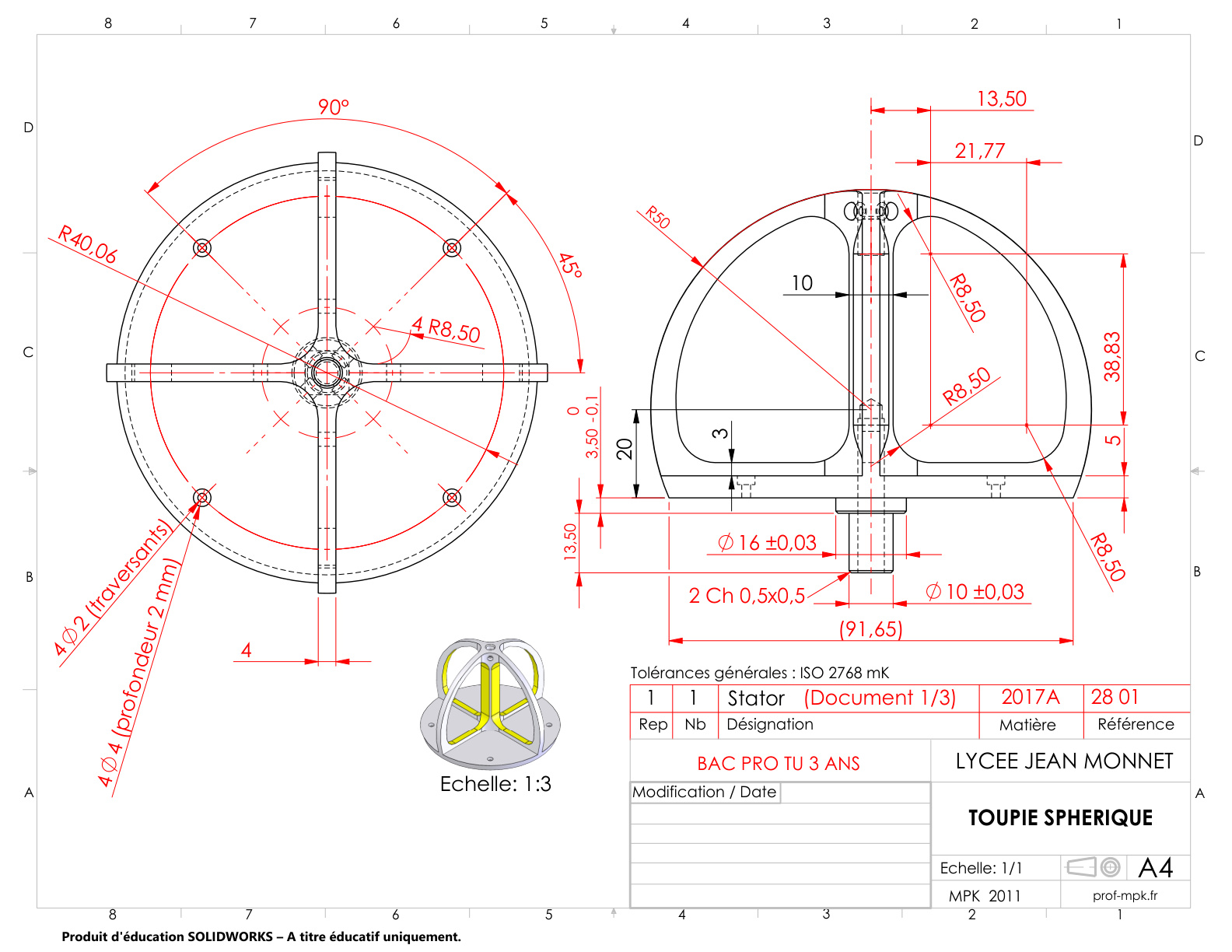

Plan de détail du stator 1/3 + 2/3 + 3/3
⬇ PDF

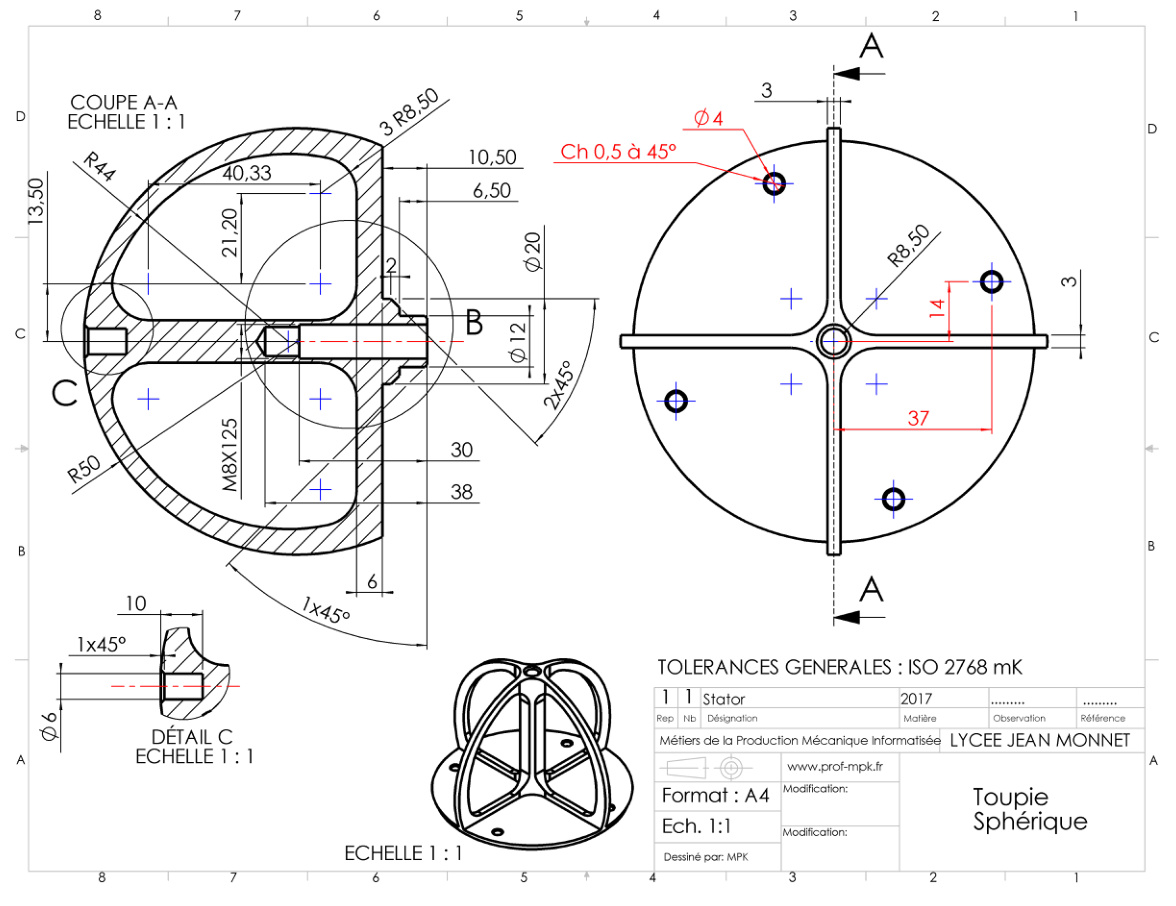

Plan de détail du stator 1/1
⬇ PDF

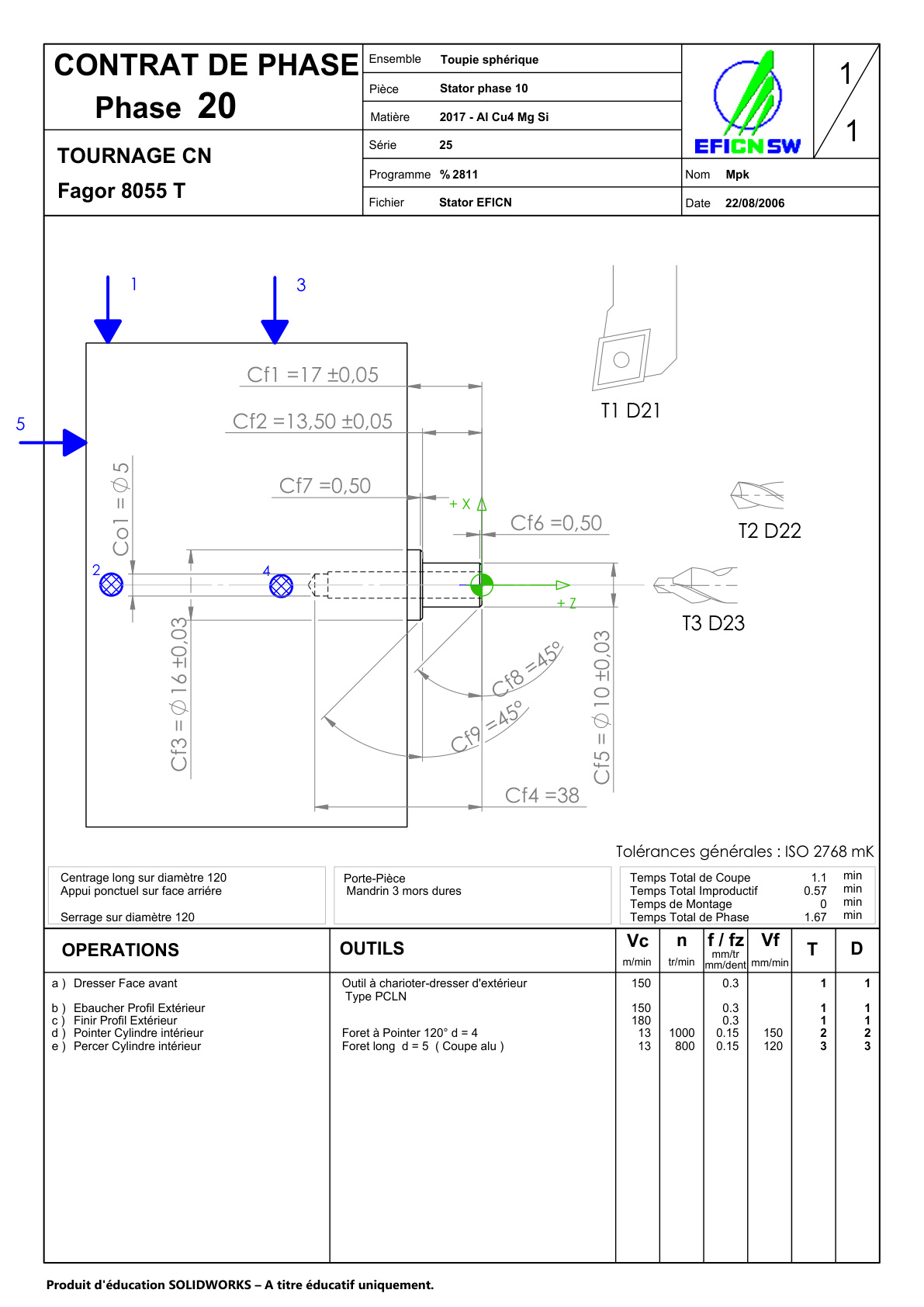

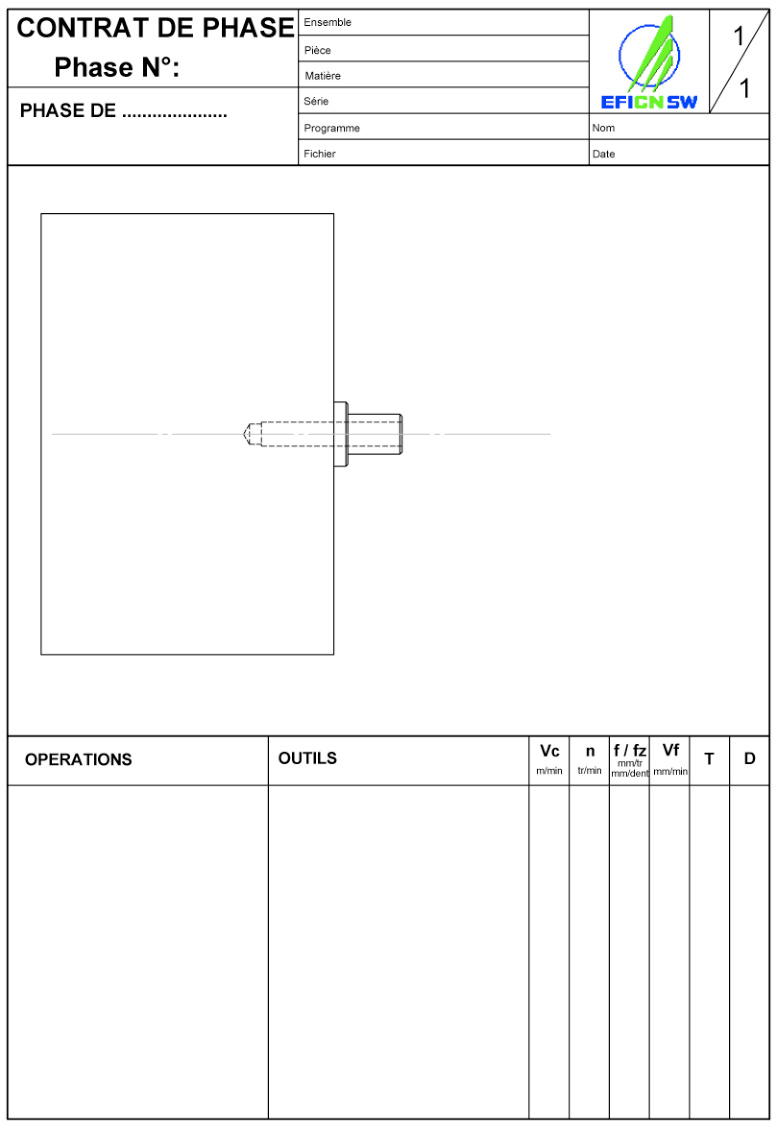

Stator Phase 20 "à compléter"
⬇ PDF
Stator Phase 20 "corrigé"
⬇ PDF
Documents pour rédaction Phase 20 et 30 "stator"
⬇ PDF

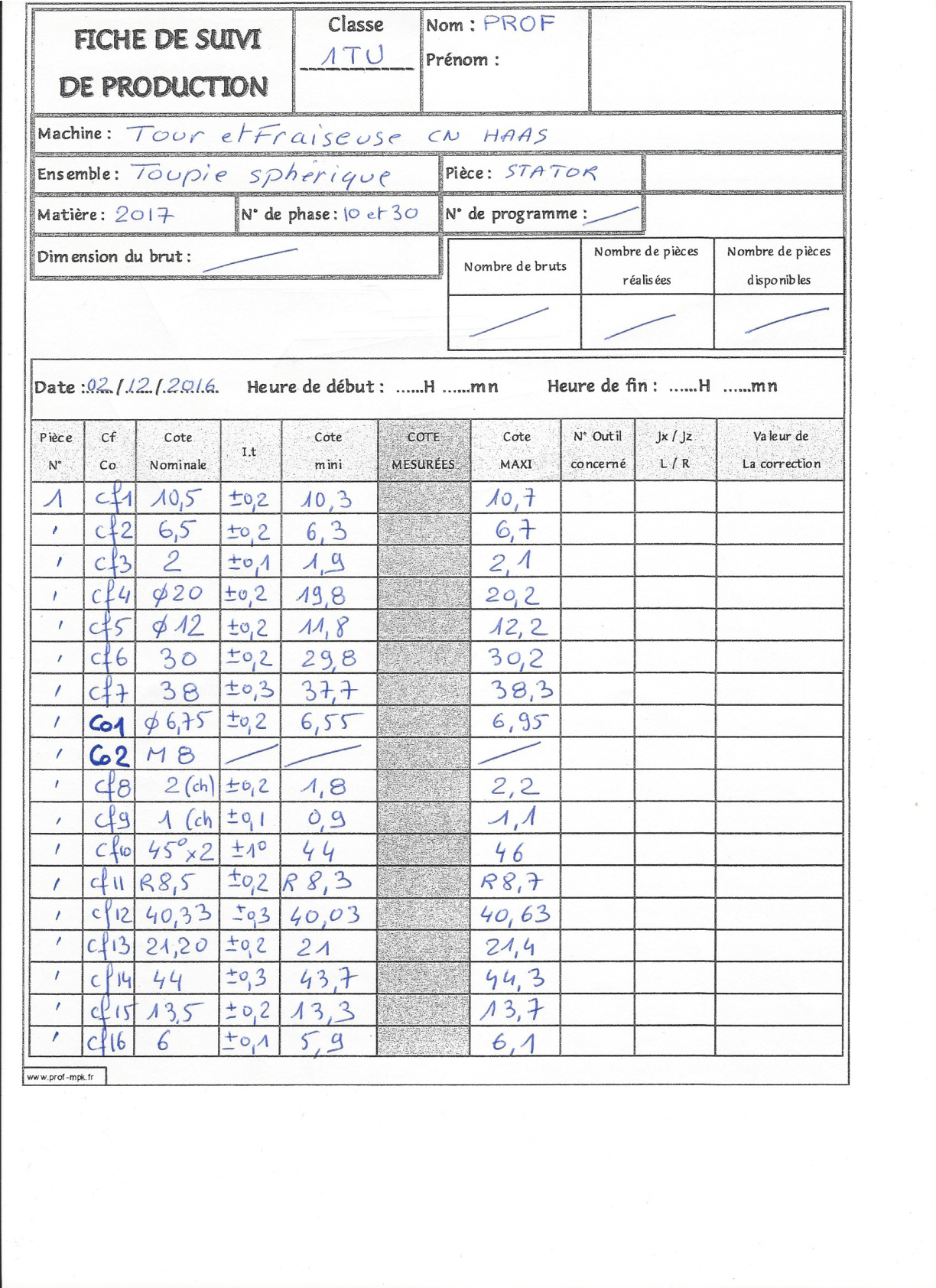

Correction phase 20 et 30 "Stator"
⬇ PDF

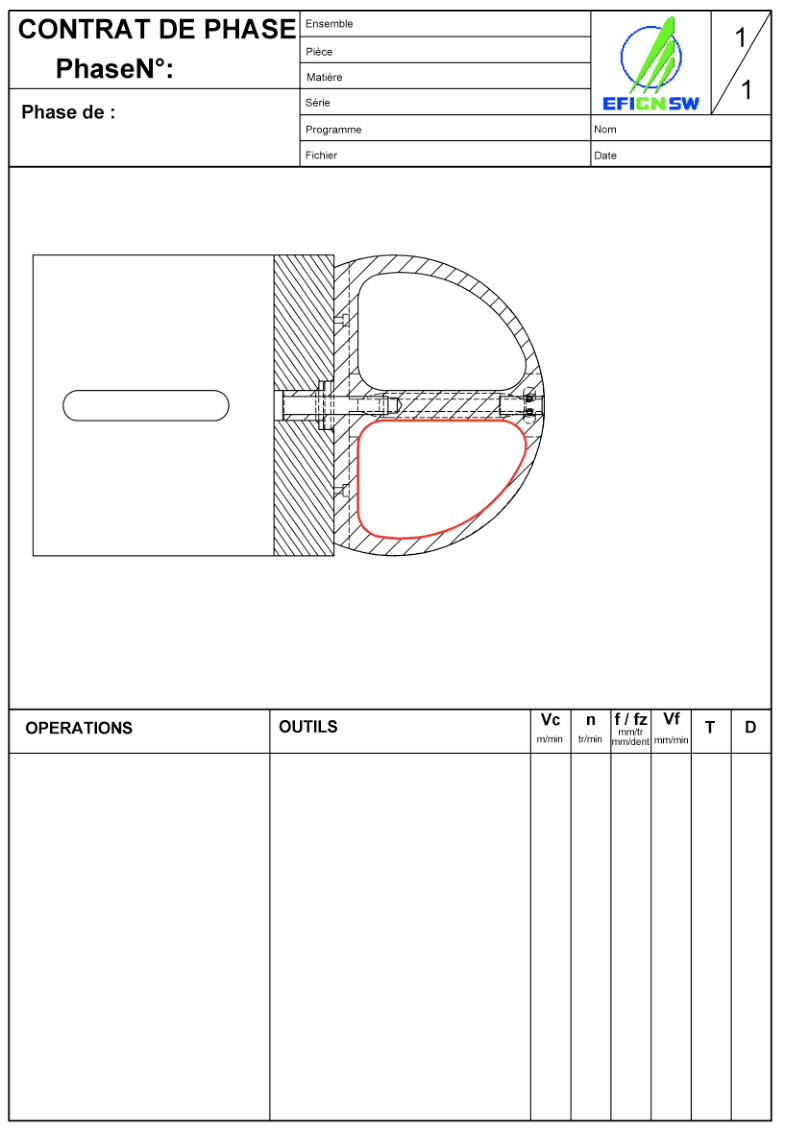

Stator Phase 30 pour rédaction
⬇ PDF
Stator Phase 50
⬇ PDF

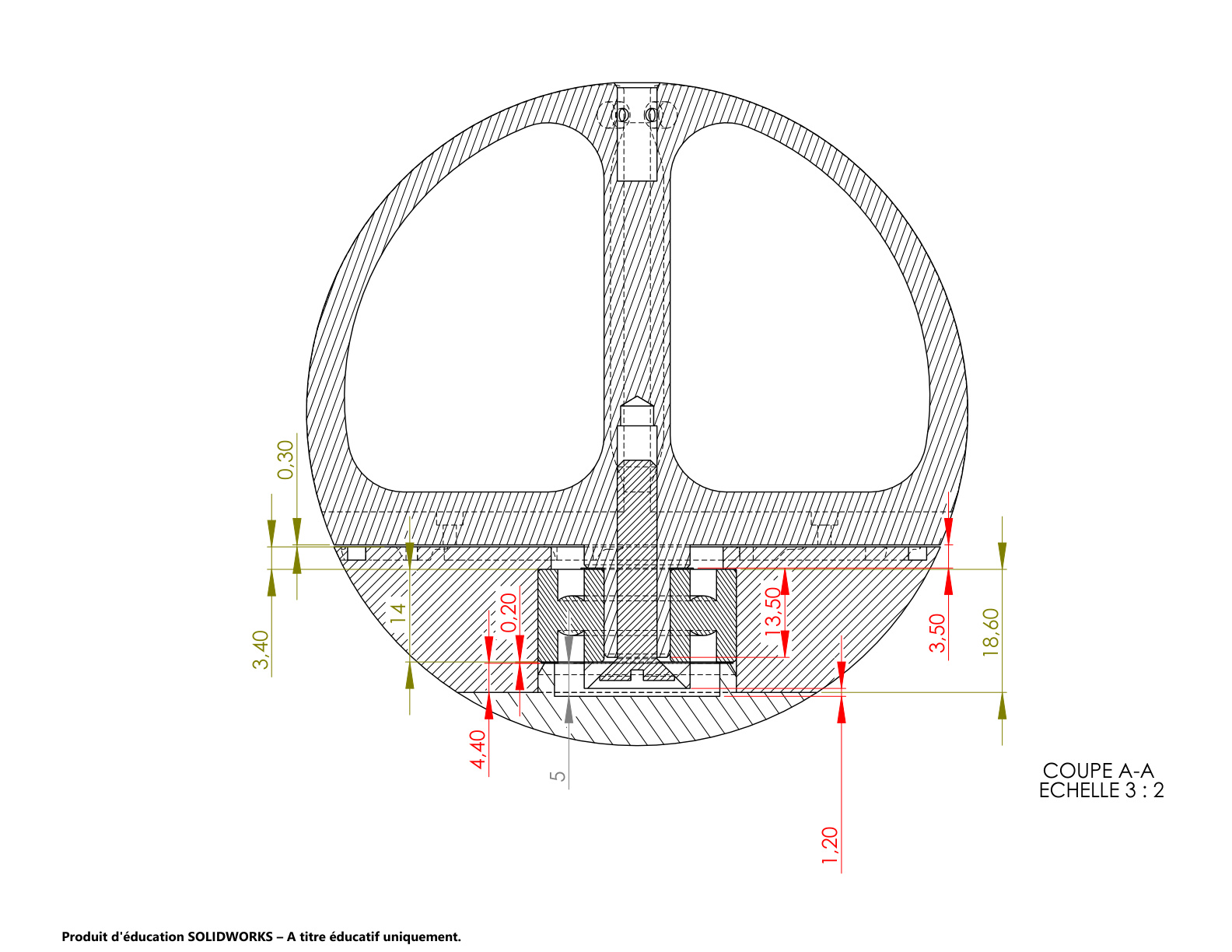

Recherche des jeux fonctionnels
⬇ PDF

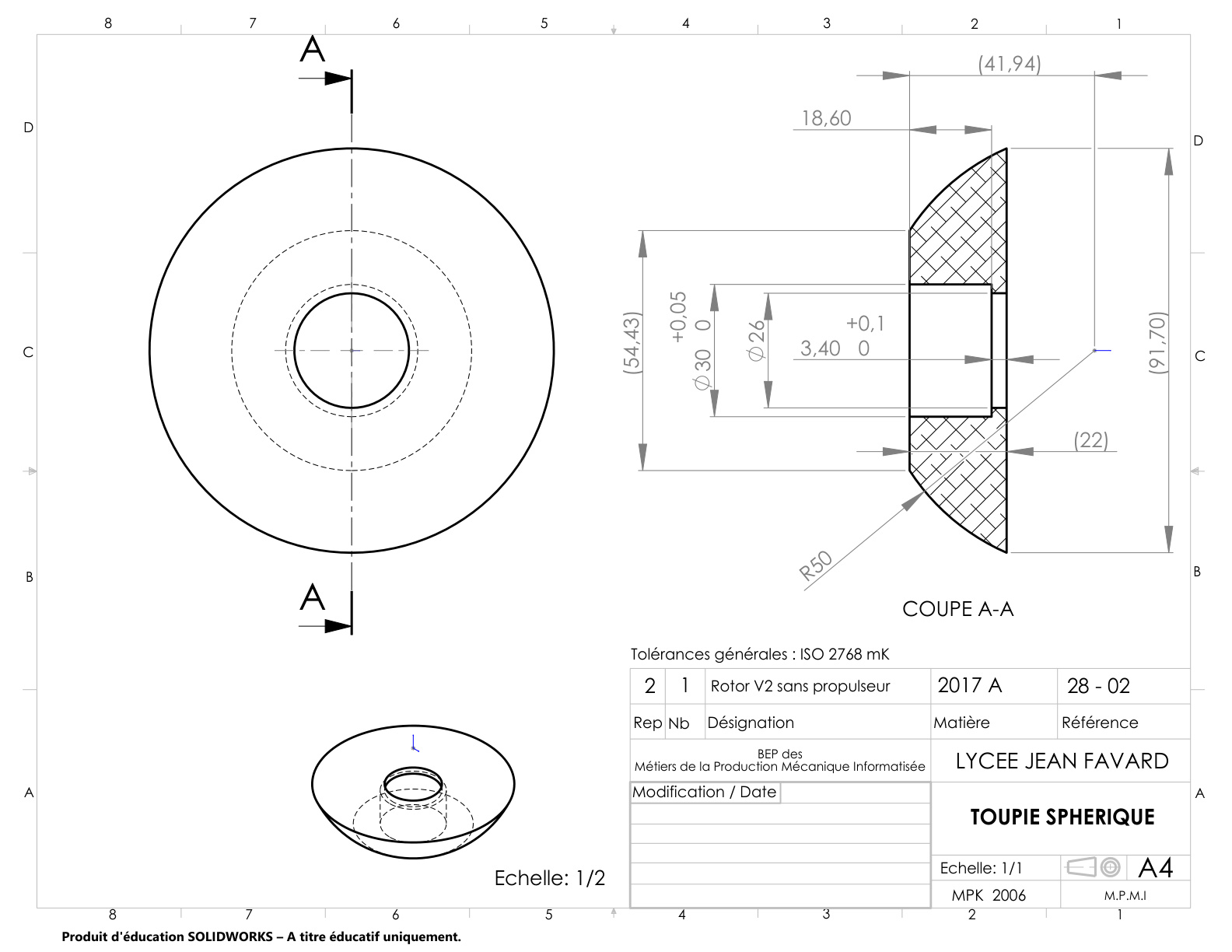

Plan de détail du rotor "sans propulseur"
⬇ PDF

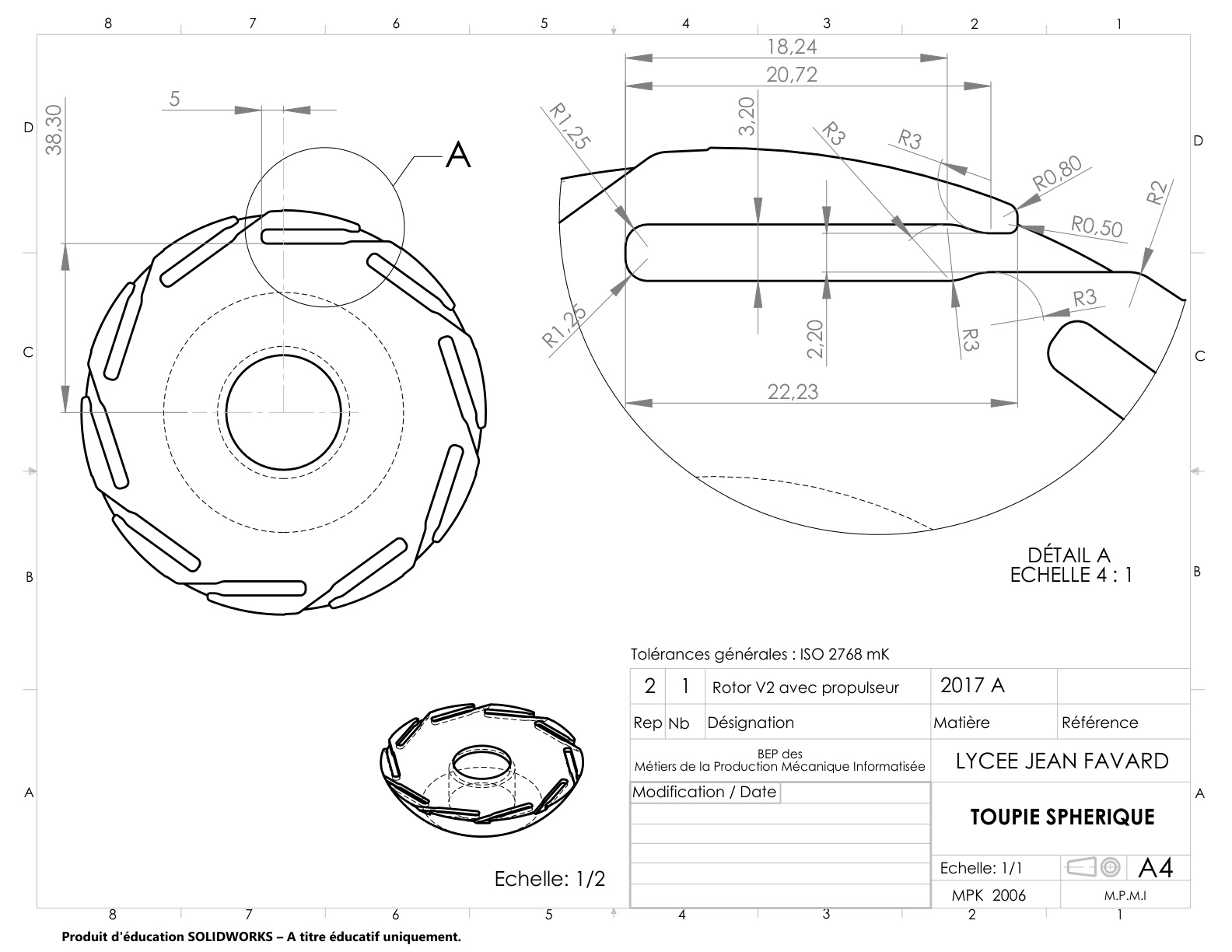

Plan de détail du rotor "avec propulseurs"
⬇ PDF
Documents contrats de phases 10, 20, 30, 40 et 50 "Stator"
⬇ PDF

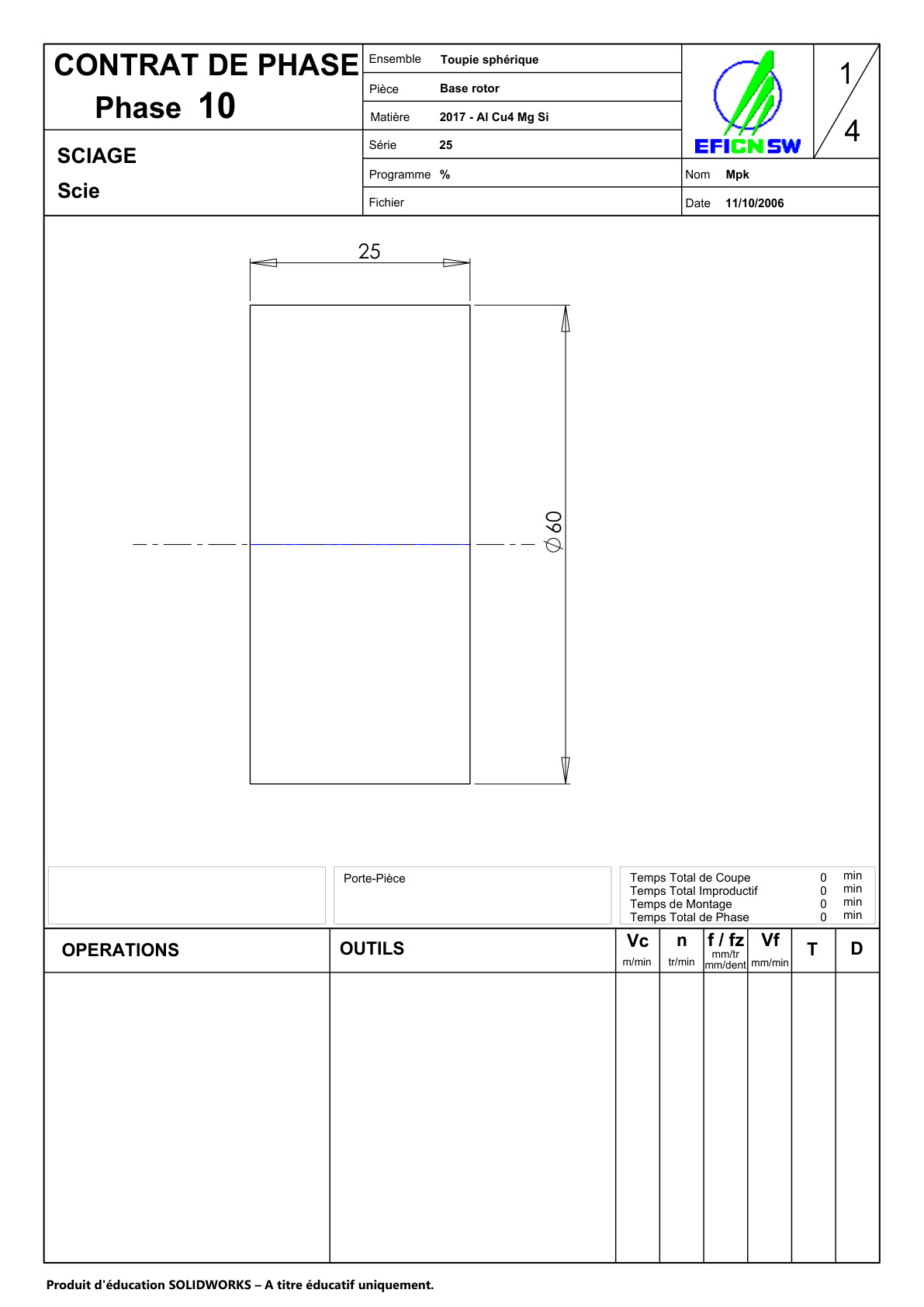

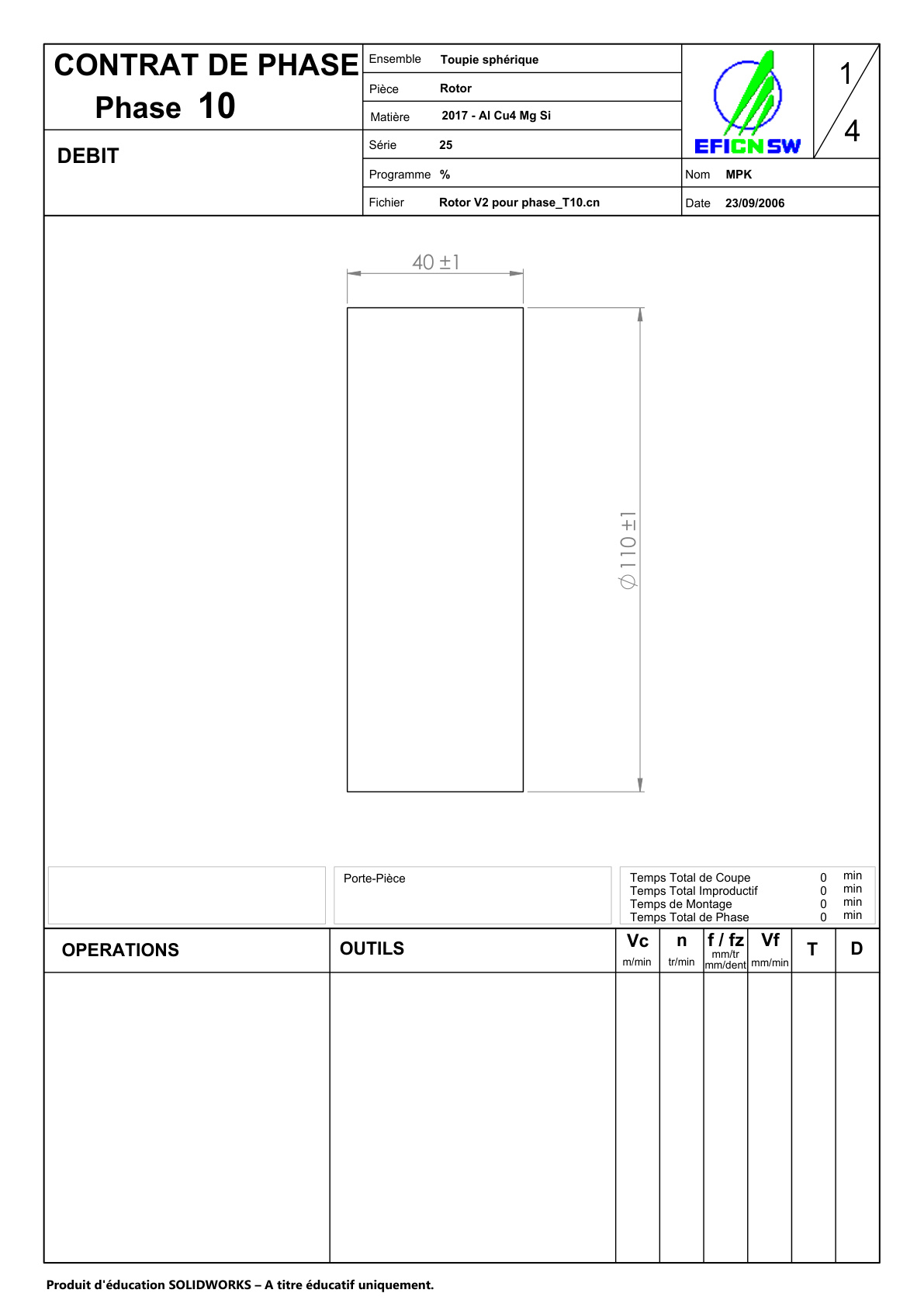

Documents contrats de phases 10, 20, 30 et 40 "Base rotor"
⬇ PDF
Plan de détail "Raccord pneumatique"
⬇ PDF
Raccord pneumatique, repérage des surfaces
⬇ PDF
Contrat de phase 20 "Raccord pneumatique"
⬇ PDF
Plan de détail "porte pièce Stator" pour phase 50
⬇ PDF
