Stylo 3D

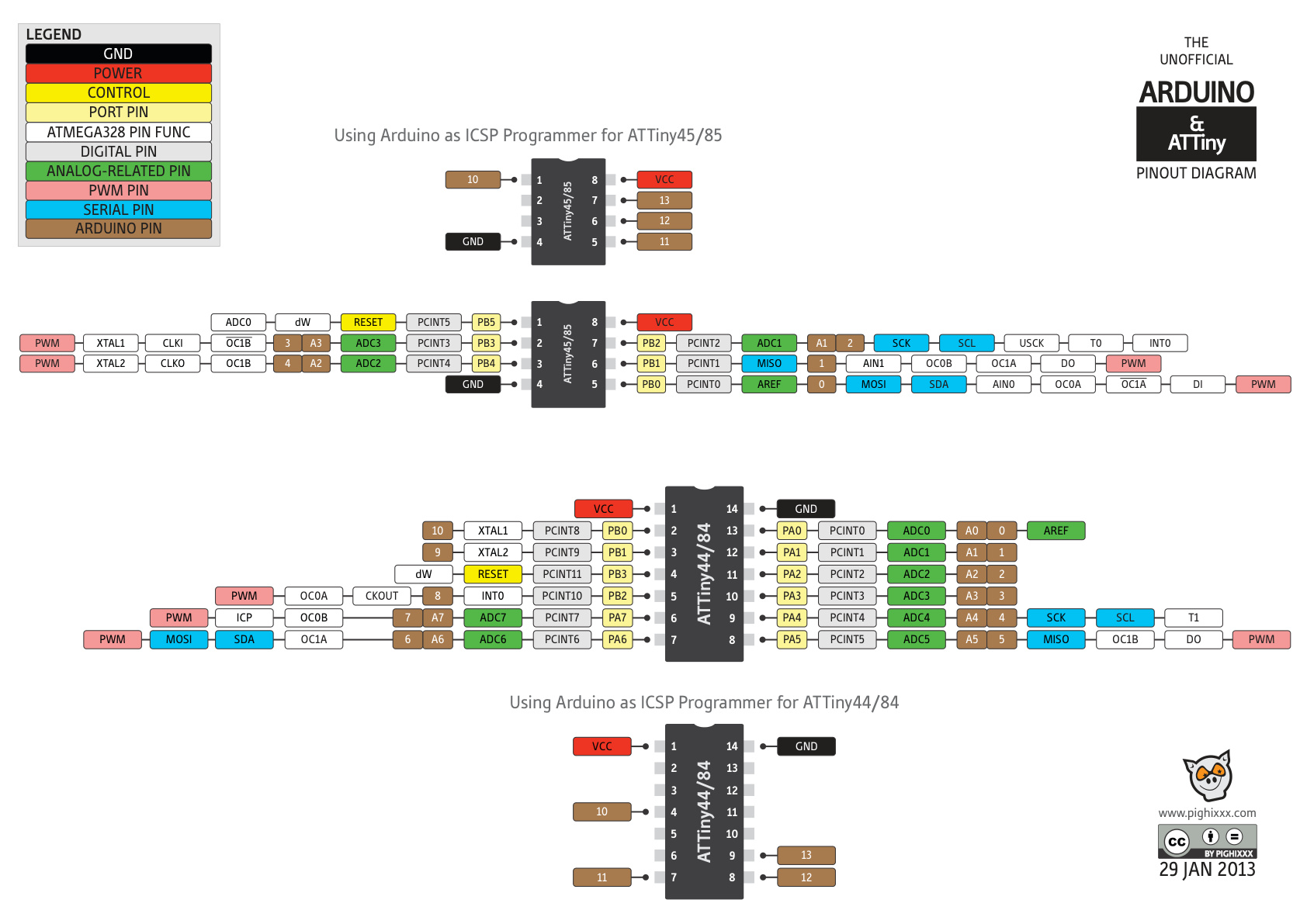

Câblage des ATTINY
⬇ PDF

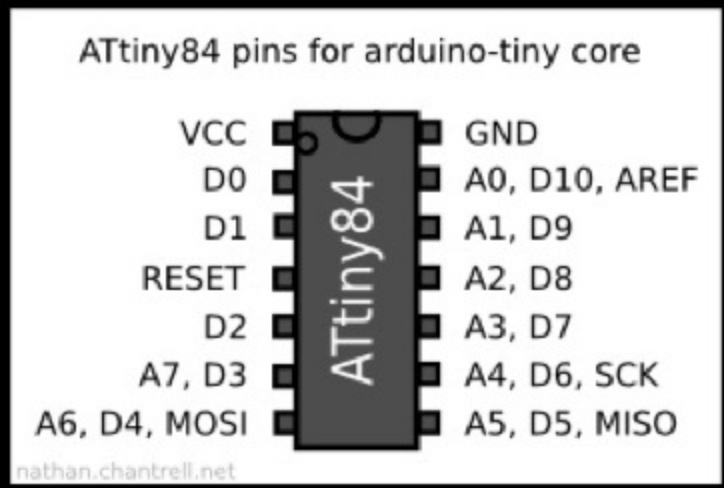

Câblage ATTINY 84
⬇ PDF

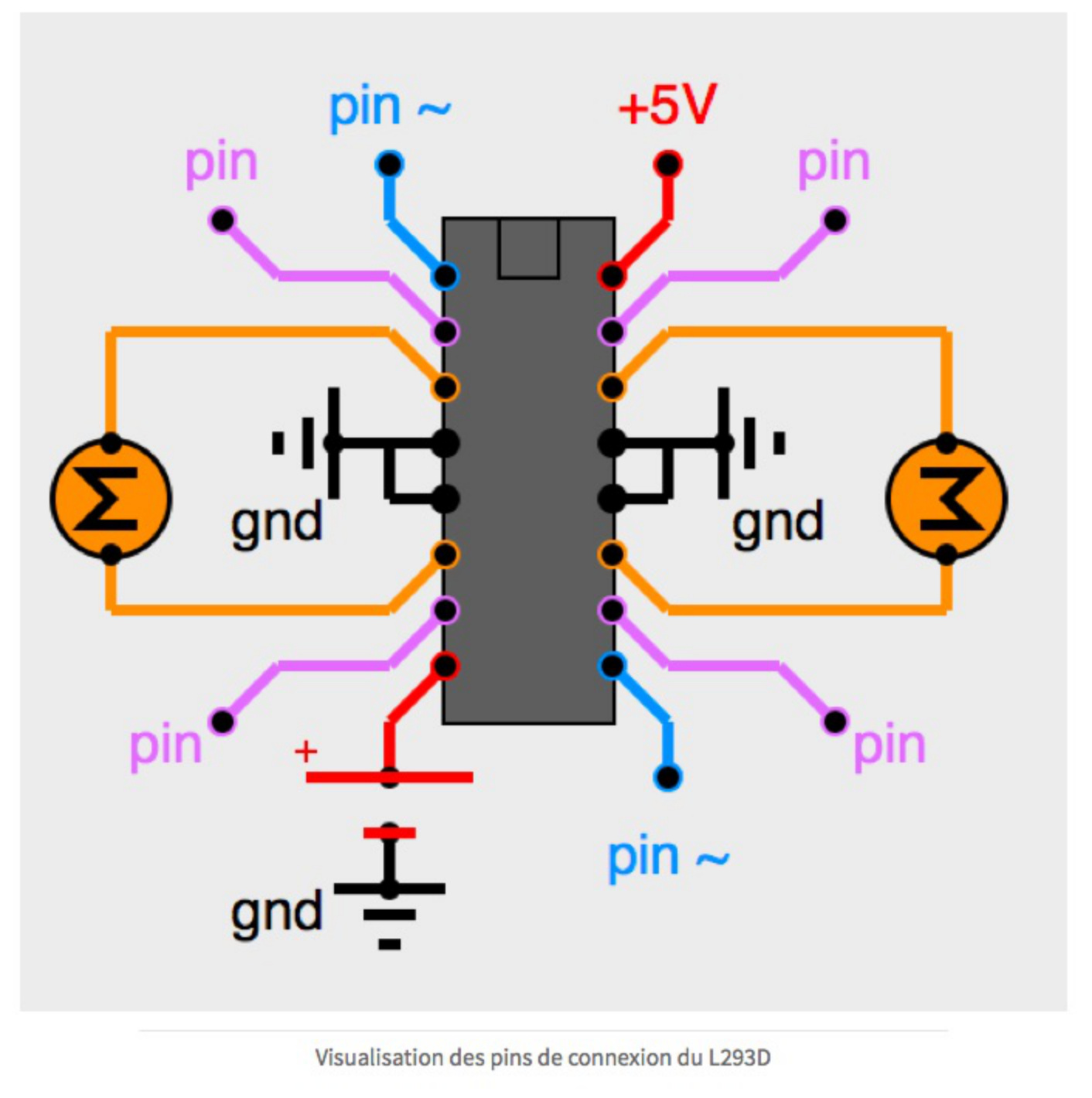

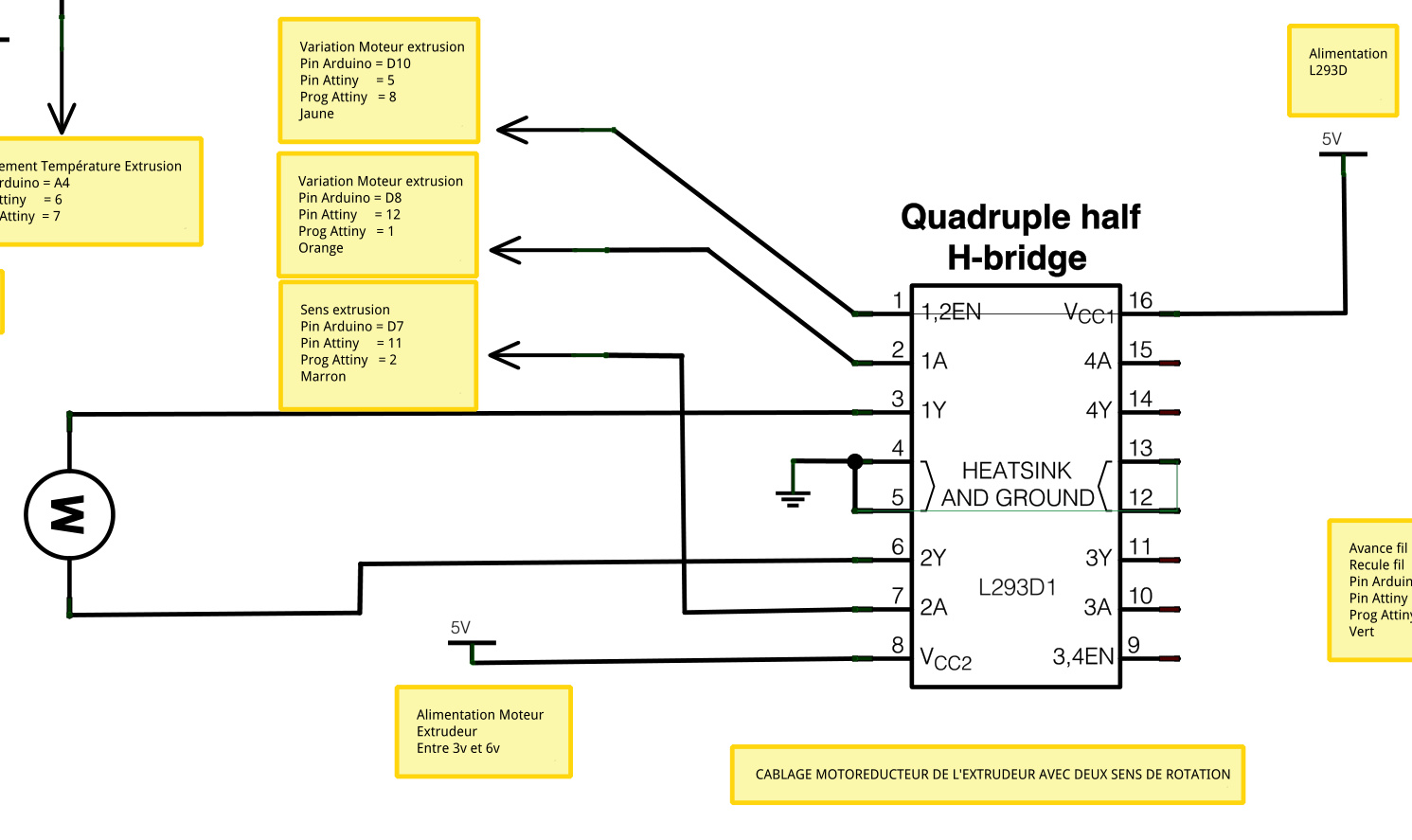

Câblage du L293D
⬇ PDF

Câblage ATTINY 84 sur ARDUINO
⬇ PDF

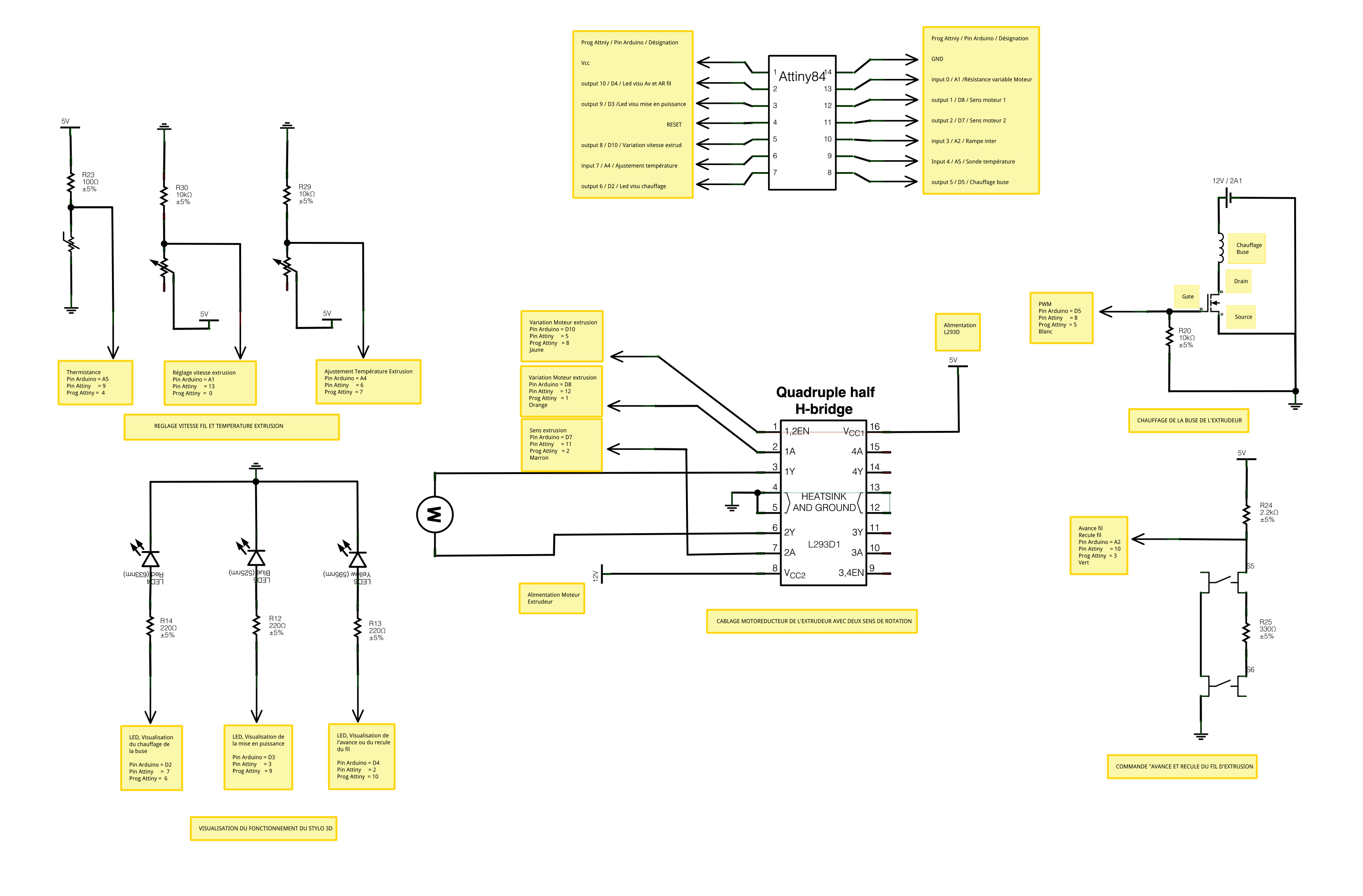

Câblage du stylo 3D
⬇ PDF

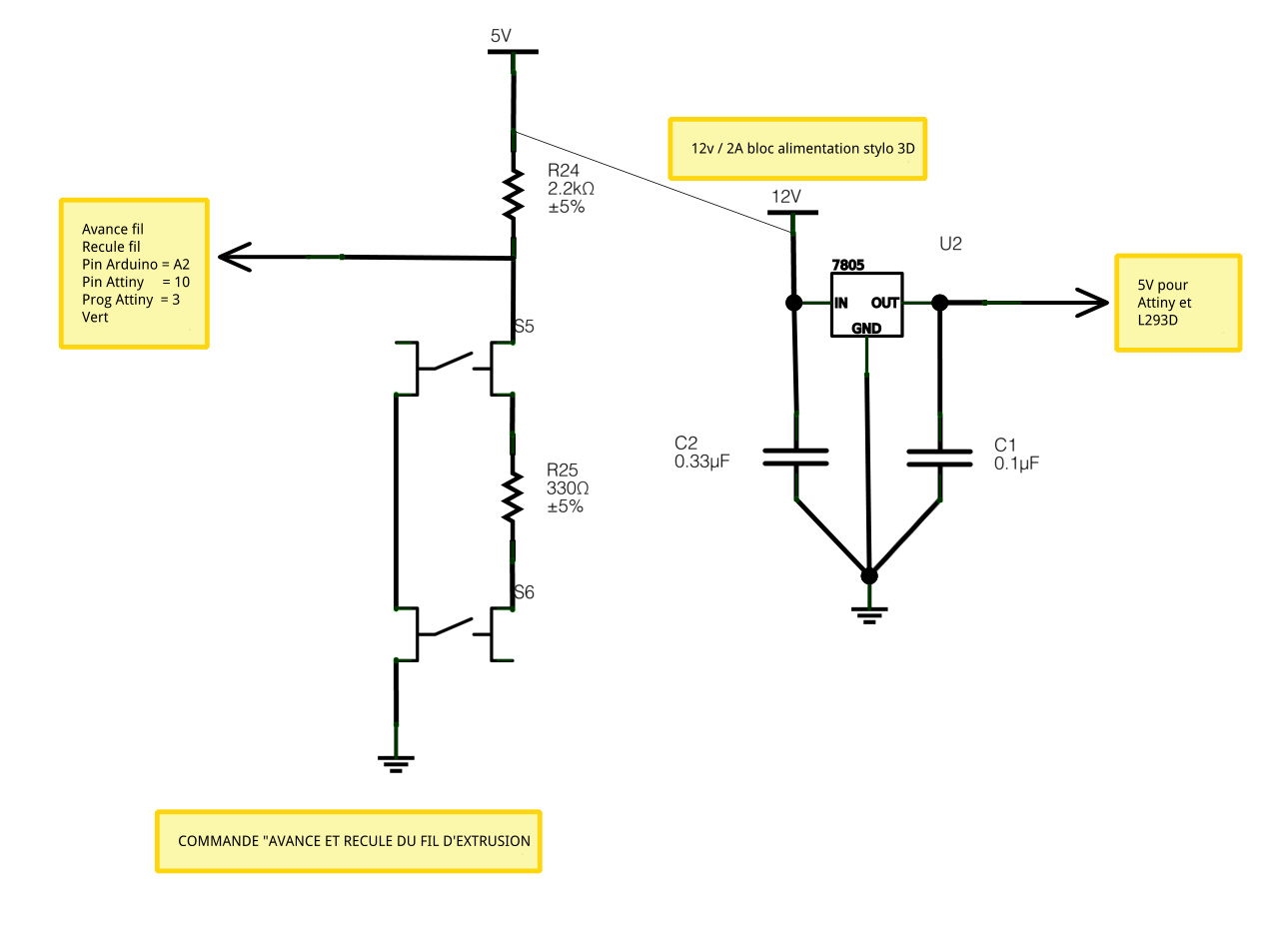

Câblage de l'inter sur le 7805
⬇ PDF

Câblage du L293D
⬇ PDF

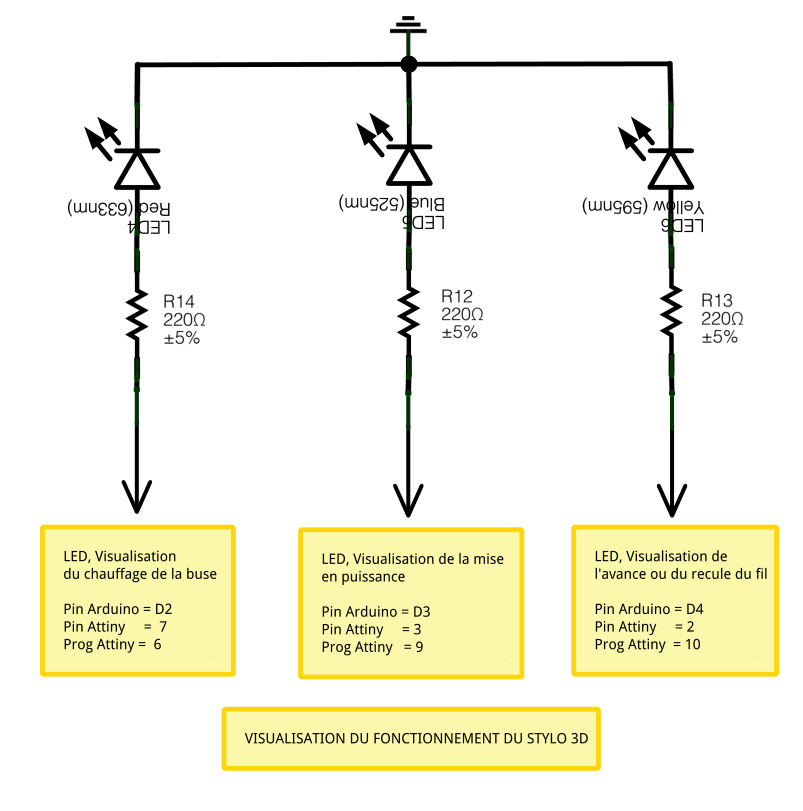

Câblage des LEDs
⬇ PDF

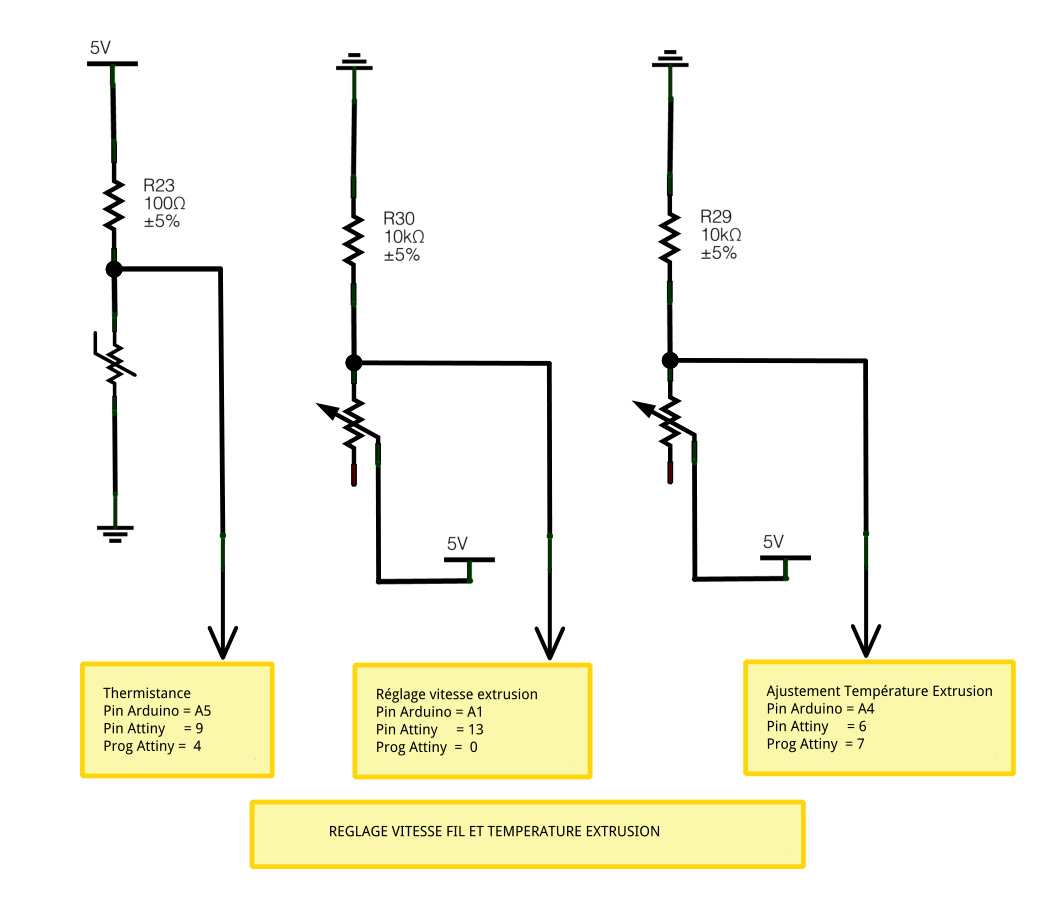

Câblage du régulateur
⬇ PDF

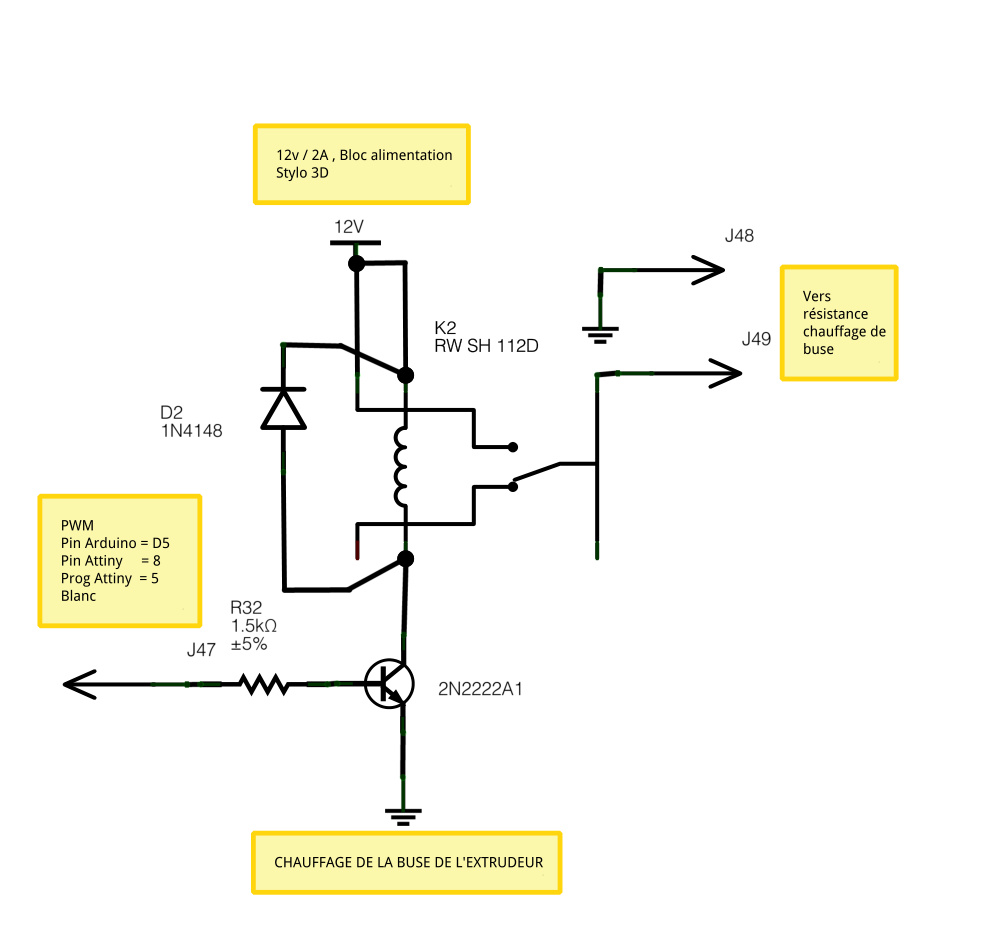

Câblage du relais
⬇ PDF

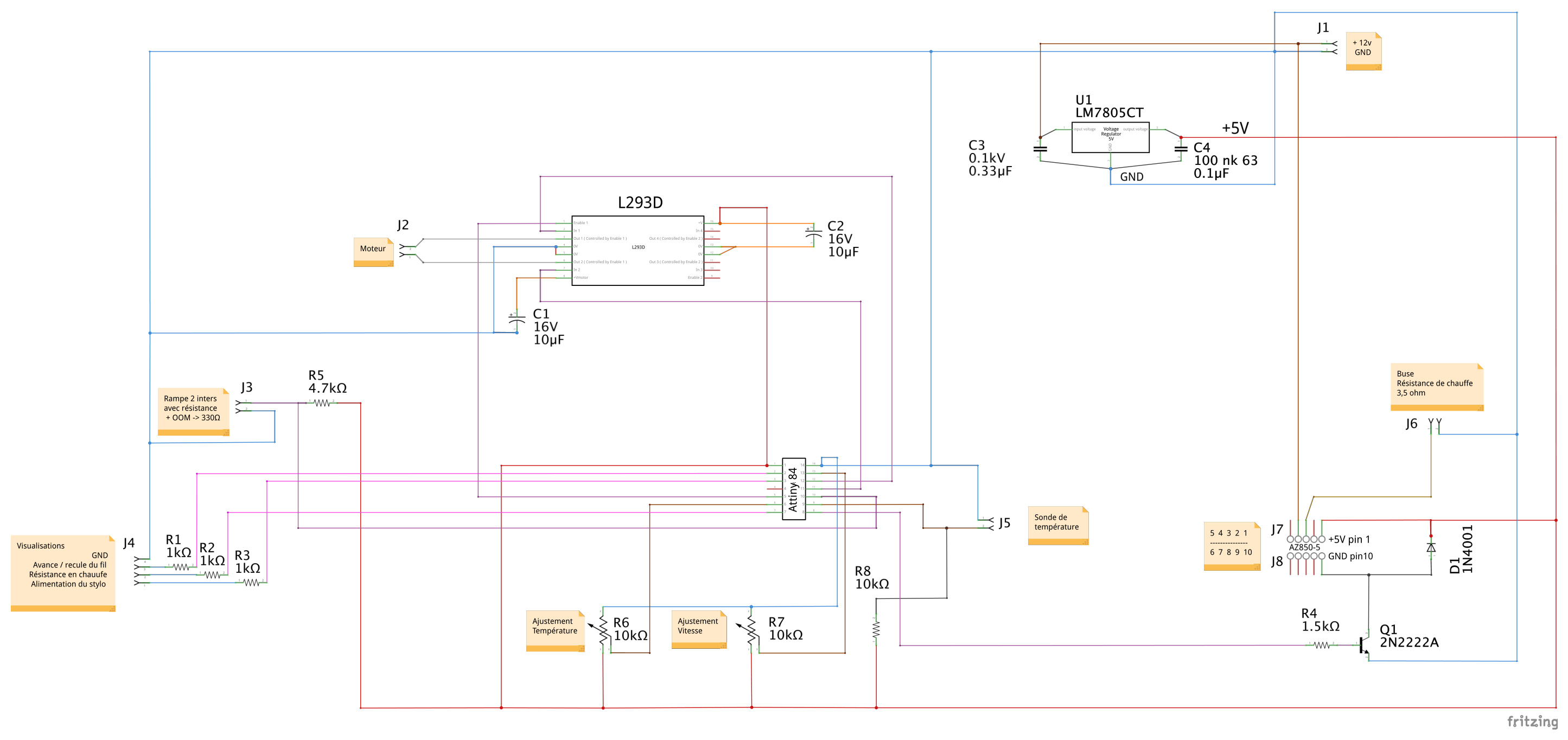

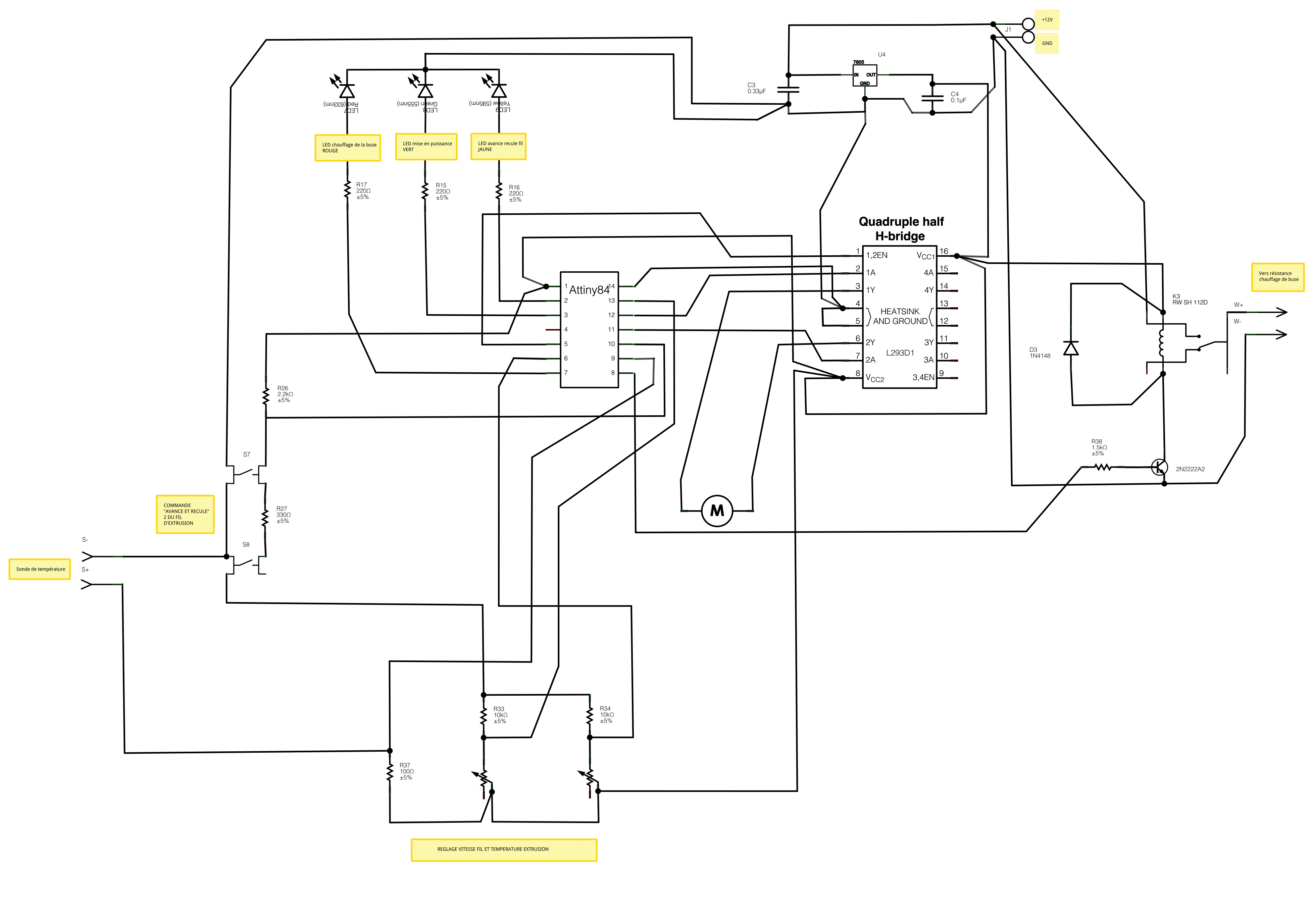

Schéma du stylo 3d
⬇ PDF

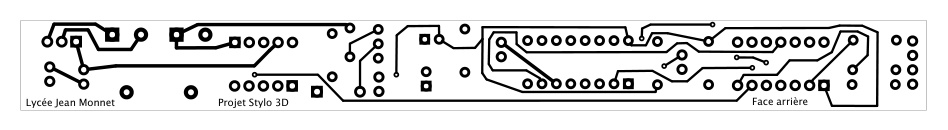

Circuit face arrière
⬇ PDF

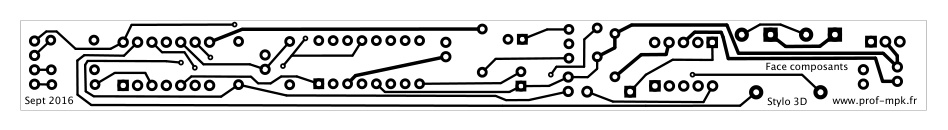

Circuit face avant
⬇ PDF

Circuit vue des deux pistes
⬇ PDF

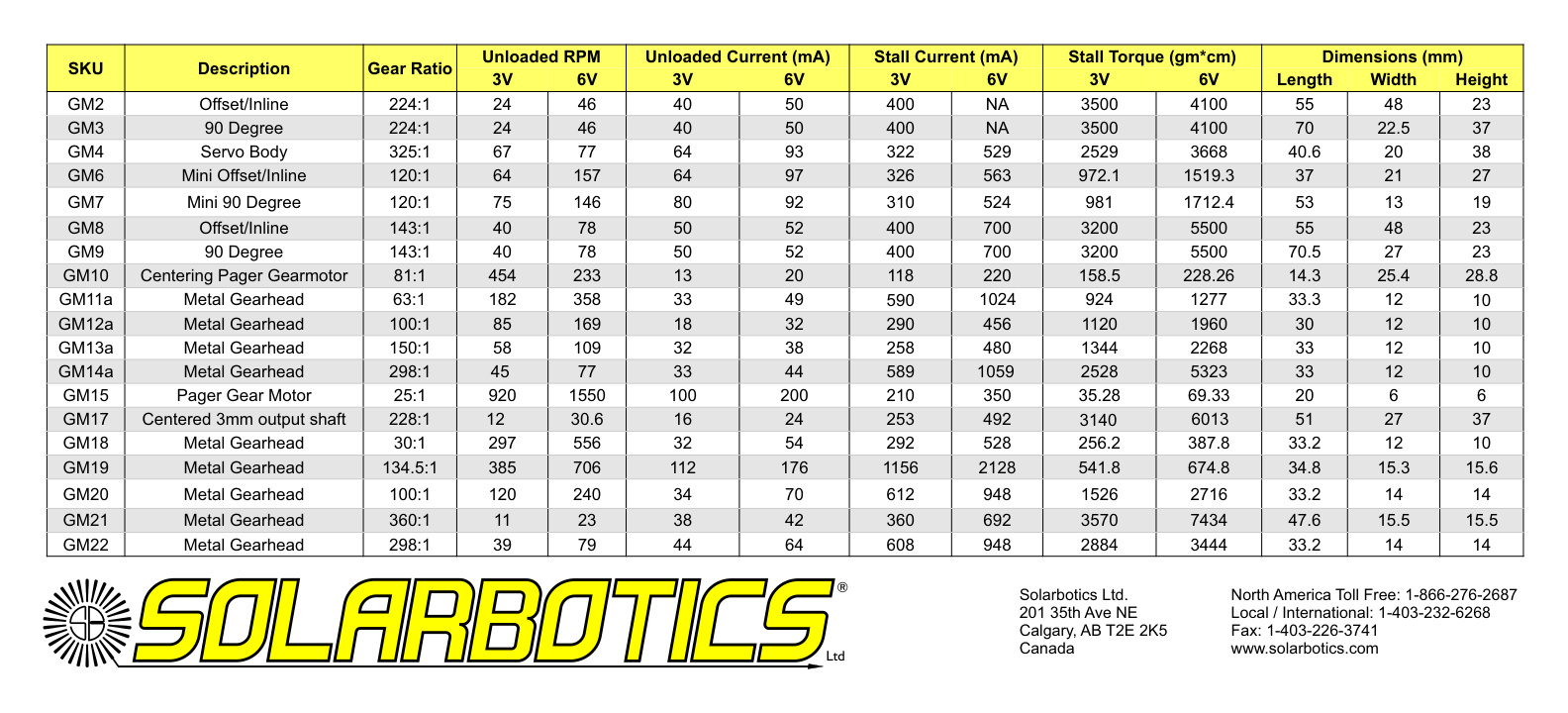

Caractéristique du moto réducteur
⬇ PDF

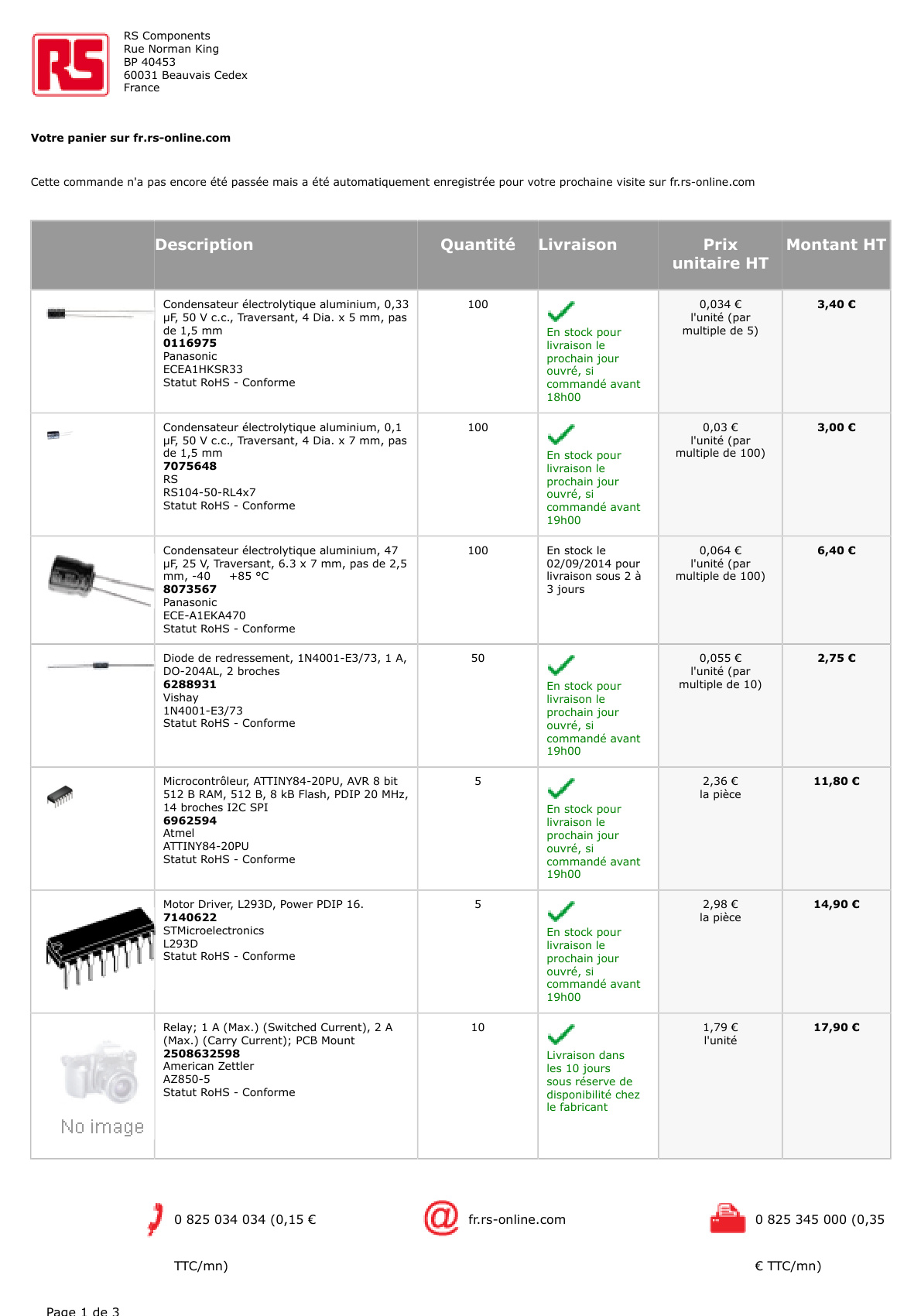

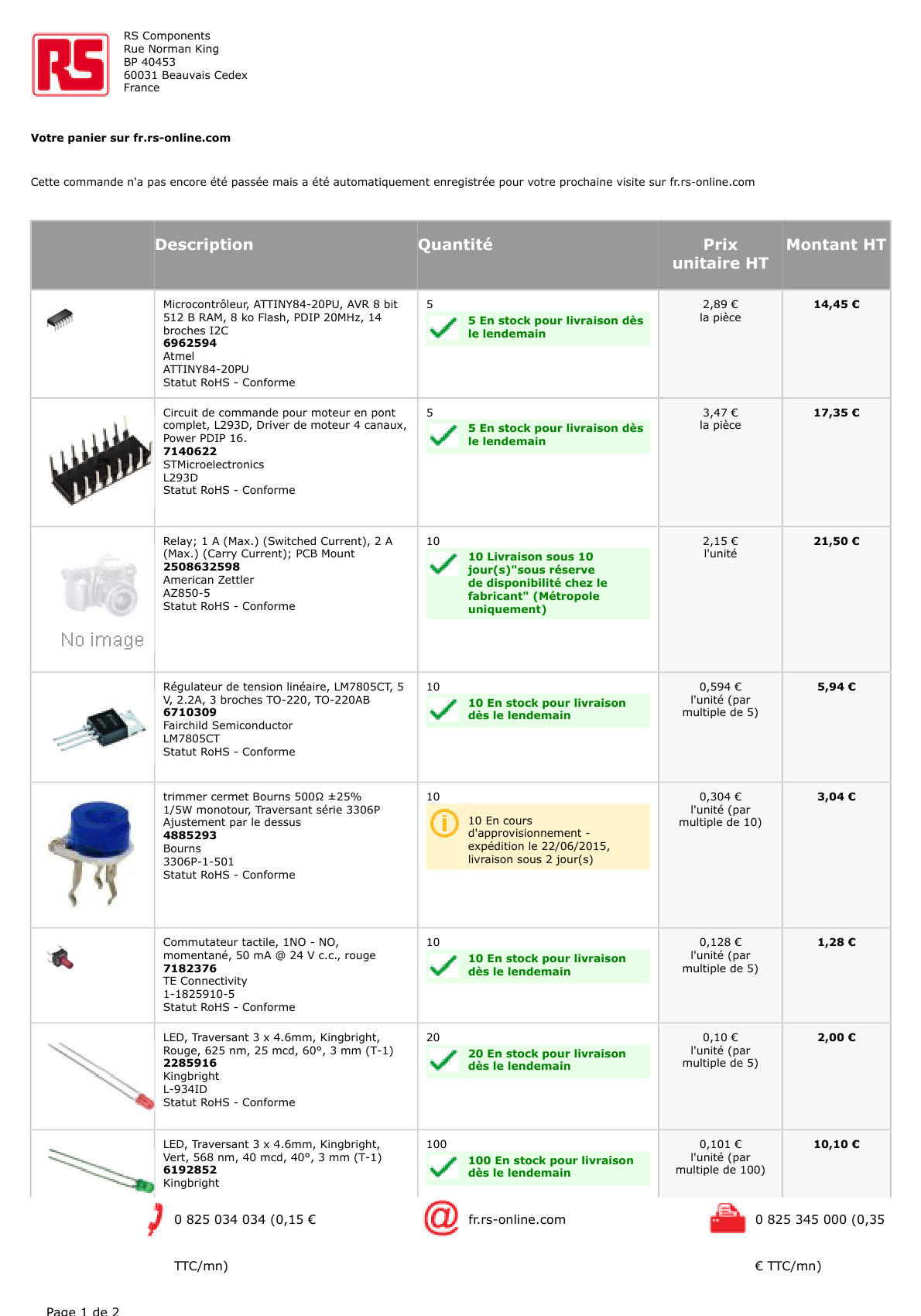

Liste des composants
⬇ PDF
