A.P.E.F Pilier (Rep 11)

Usinage sur centre HAAS avec Axe A

← Retour au projet ← Retour accueil

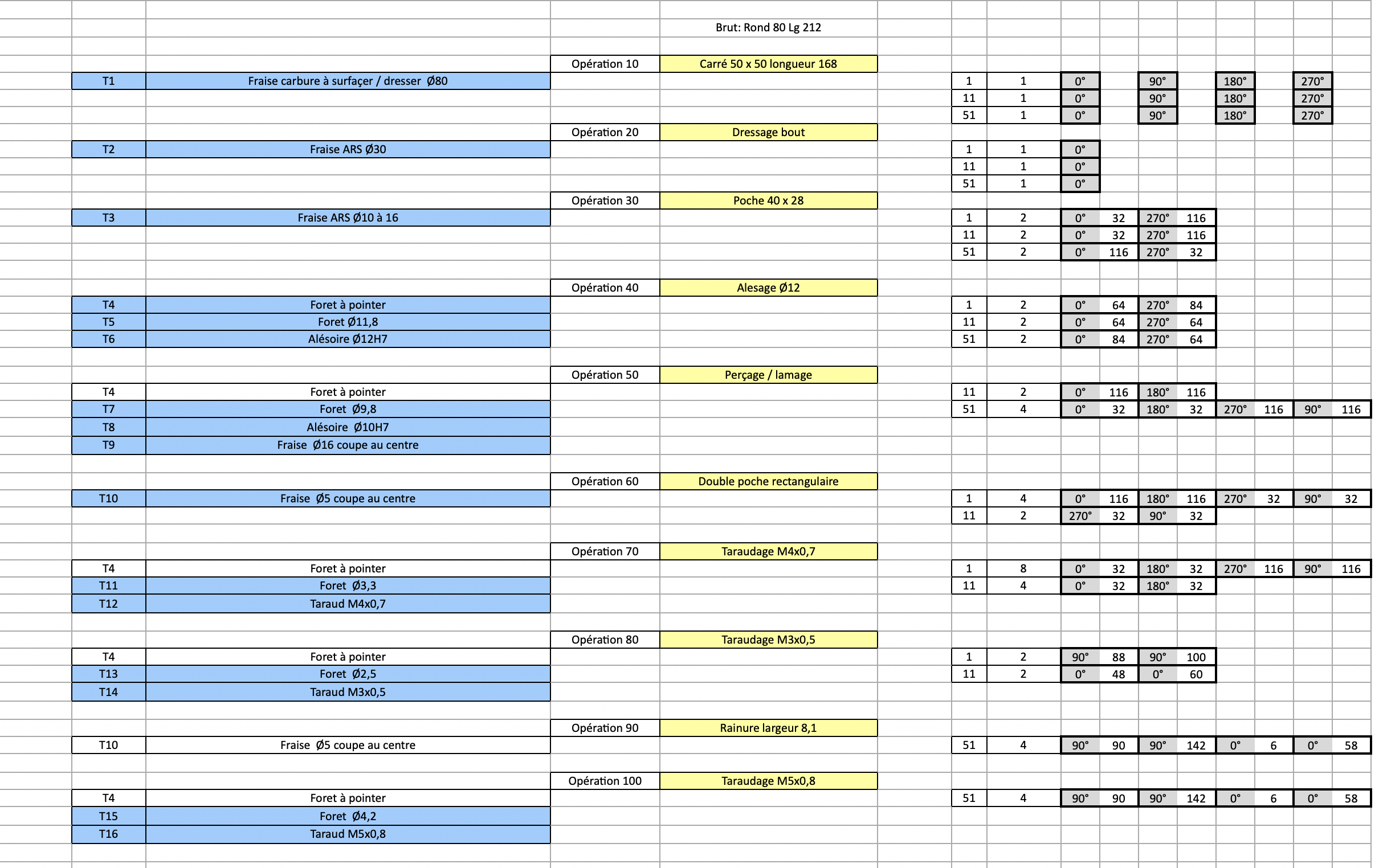

Suite des opérations du REP 11.
Suite des opérations du REP 11.
⬇ JPG
REP 11 en représentation filaire.
REP 11 en représentation filaire.
⬇ JPG

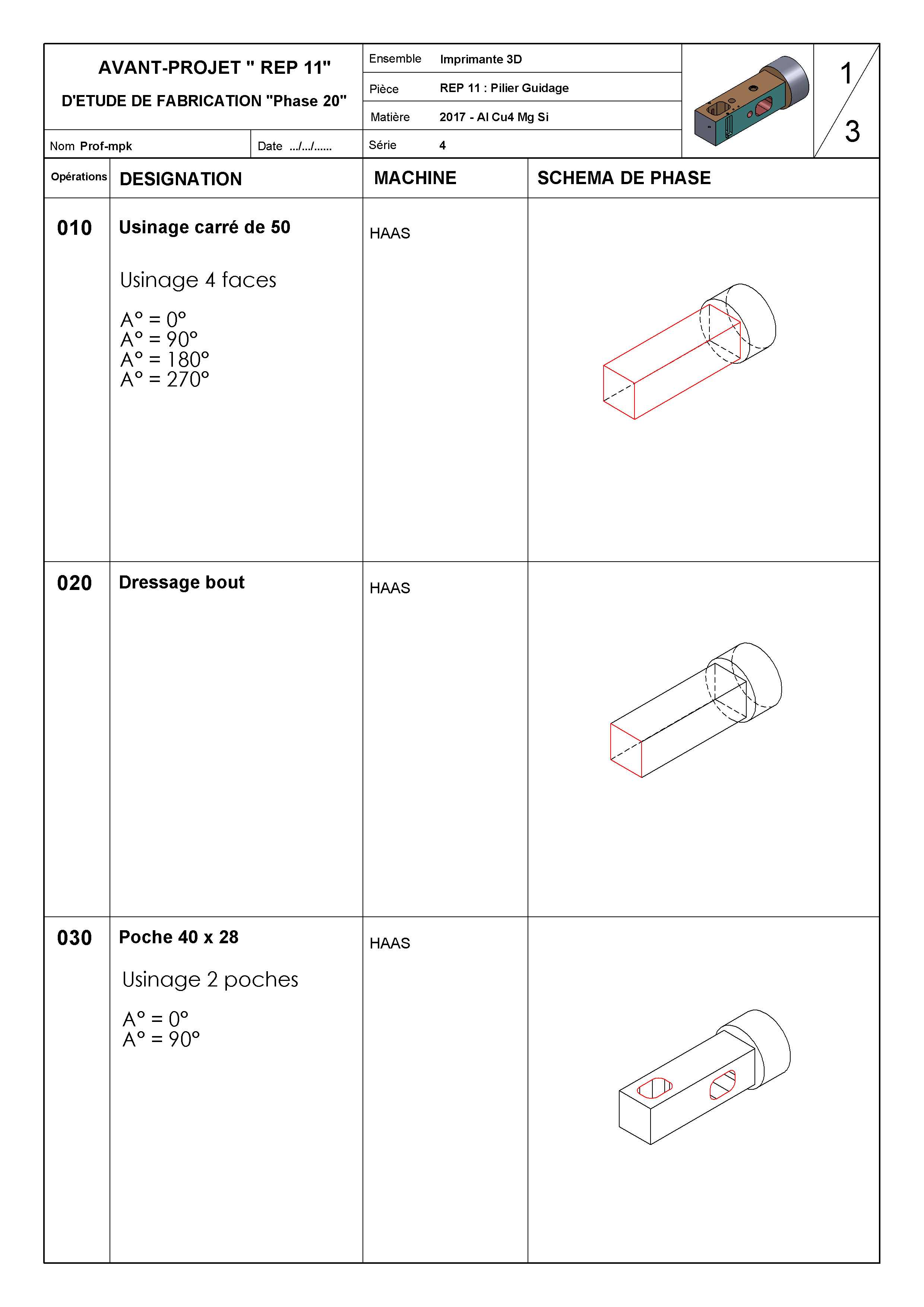

APEF, phase 10,20 et 30.
APEF, phase 10,20 et 30.
⬇ JPG

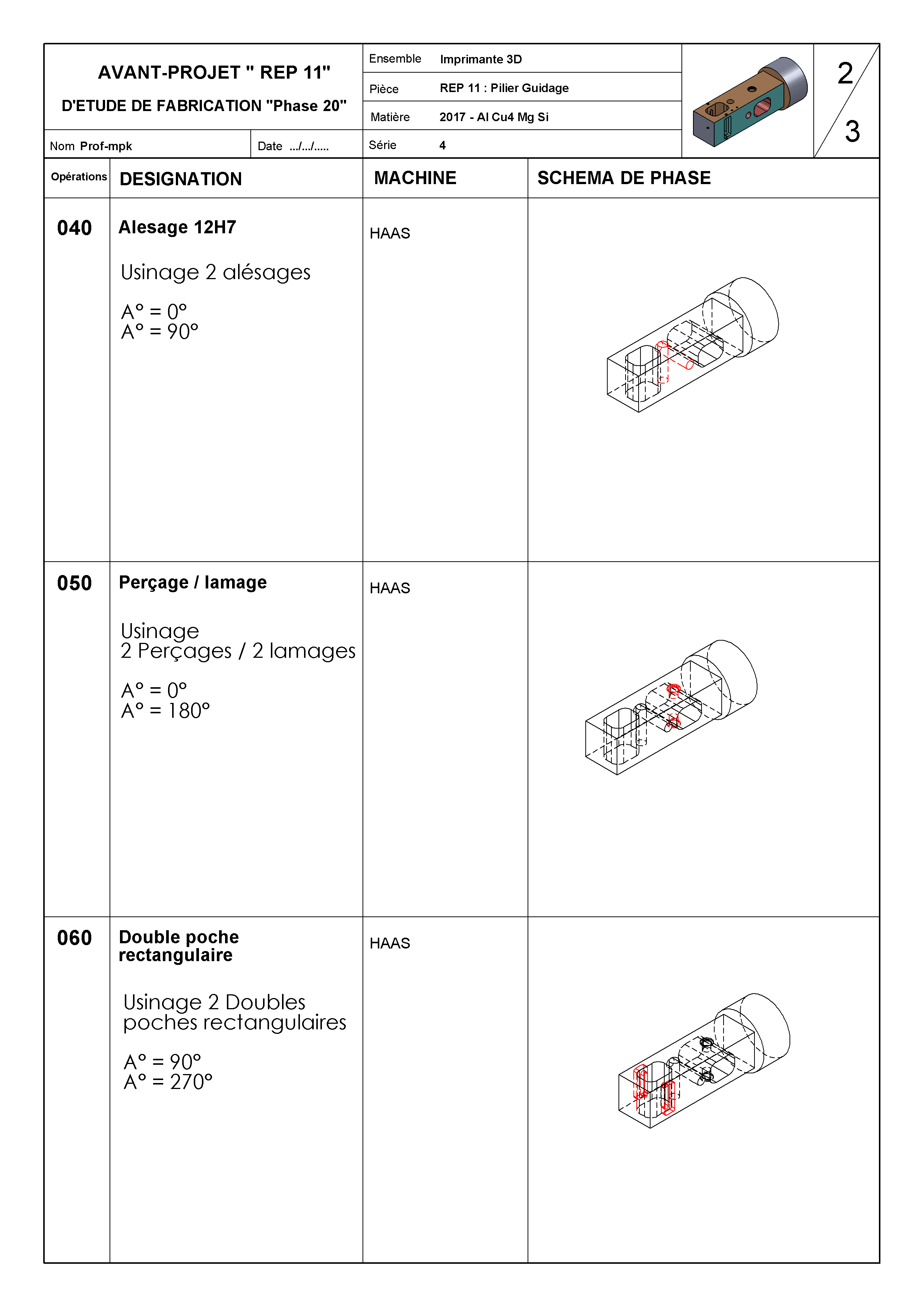

APEF, phase 40,50 et 60.
APEF, phase 40,50 et 60.
⬇ JPG

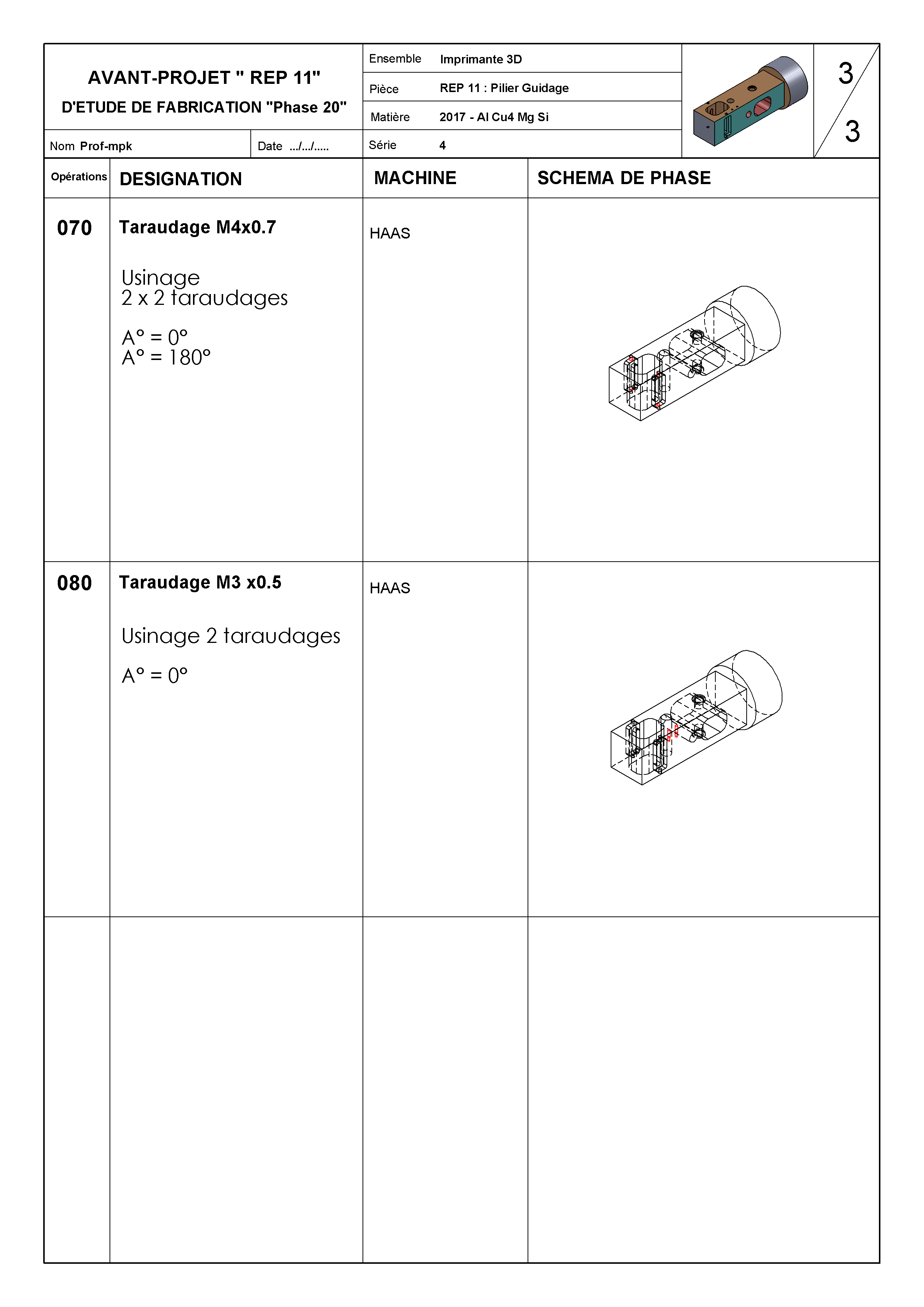

APEF, phase 70 et 80.
APEF, phase 70 et 80.
⬇ JPG

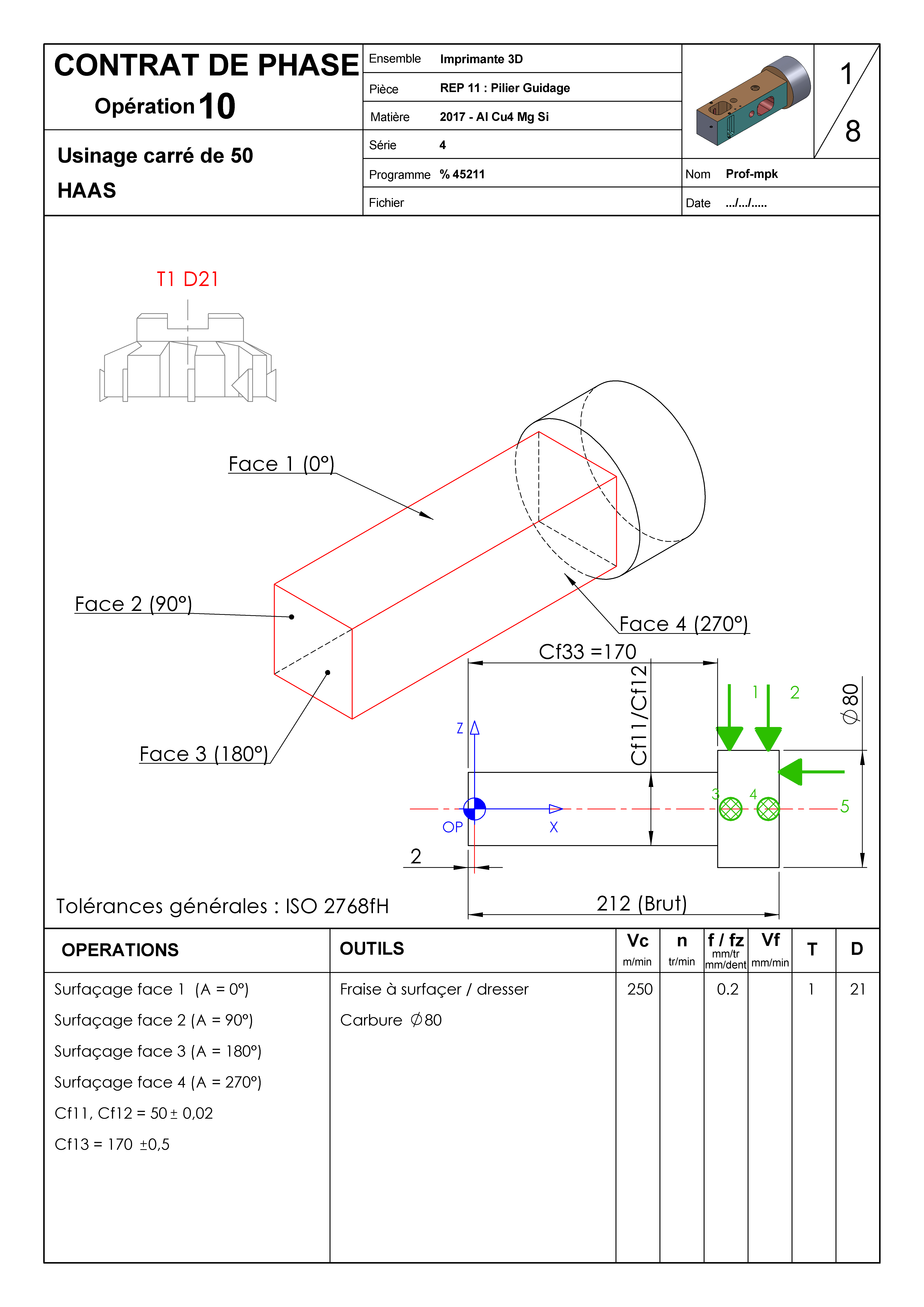

Contrat de phase: Opération 10.
Contrat de phase: Opération 10.
⬇ JPG
Contrat de phase: Opération 20.
Contrat de phase: Opération 20.
⬇ JPG

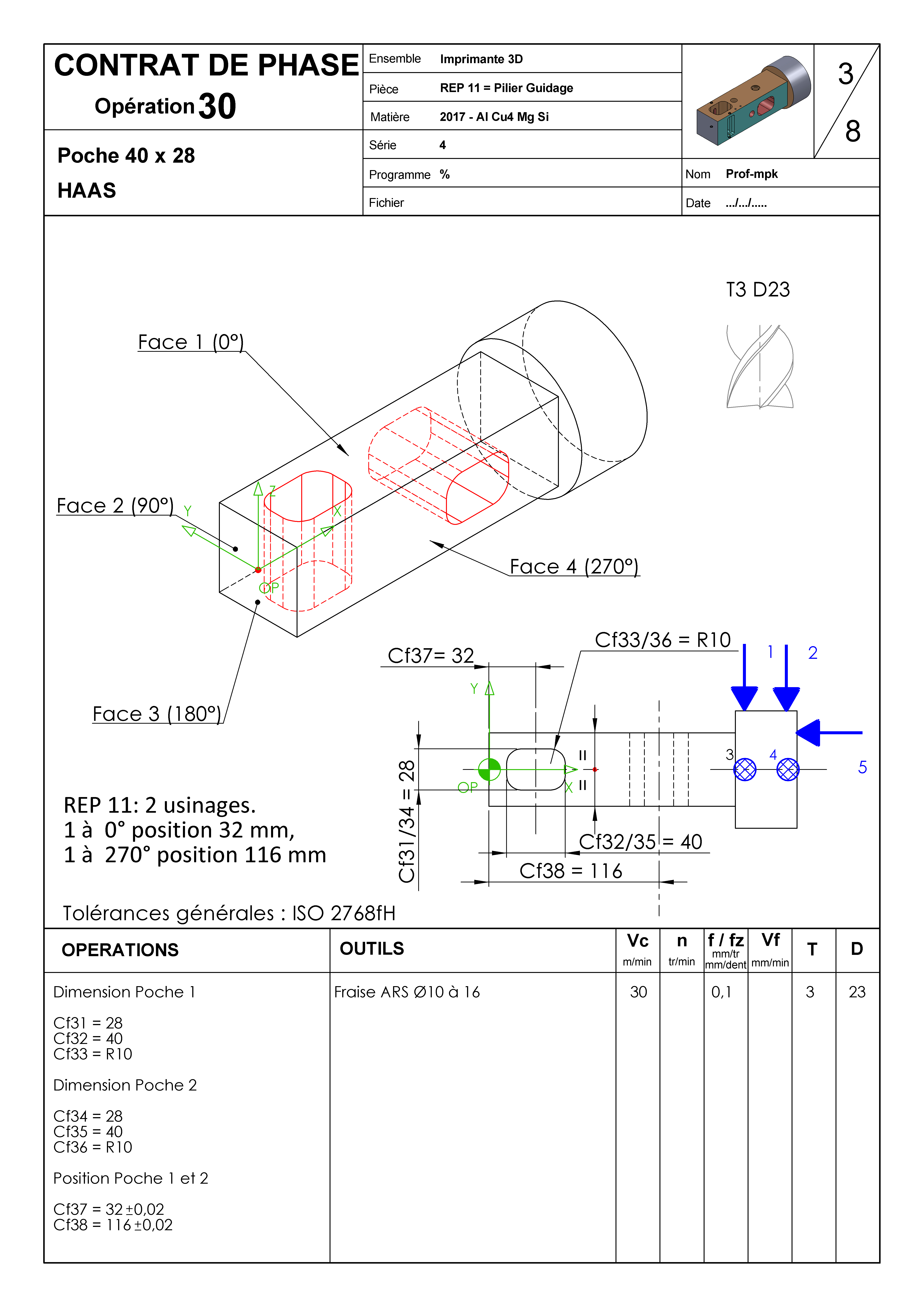

Contrat de phase: Opération 30.
Contrat de phase: Opération 30.
⬇ JPG

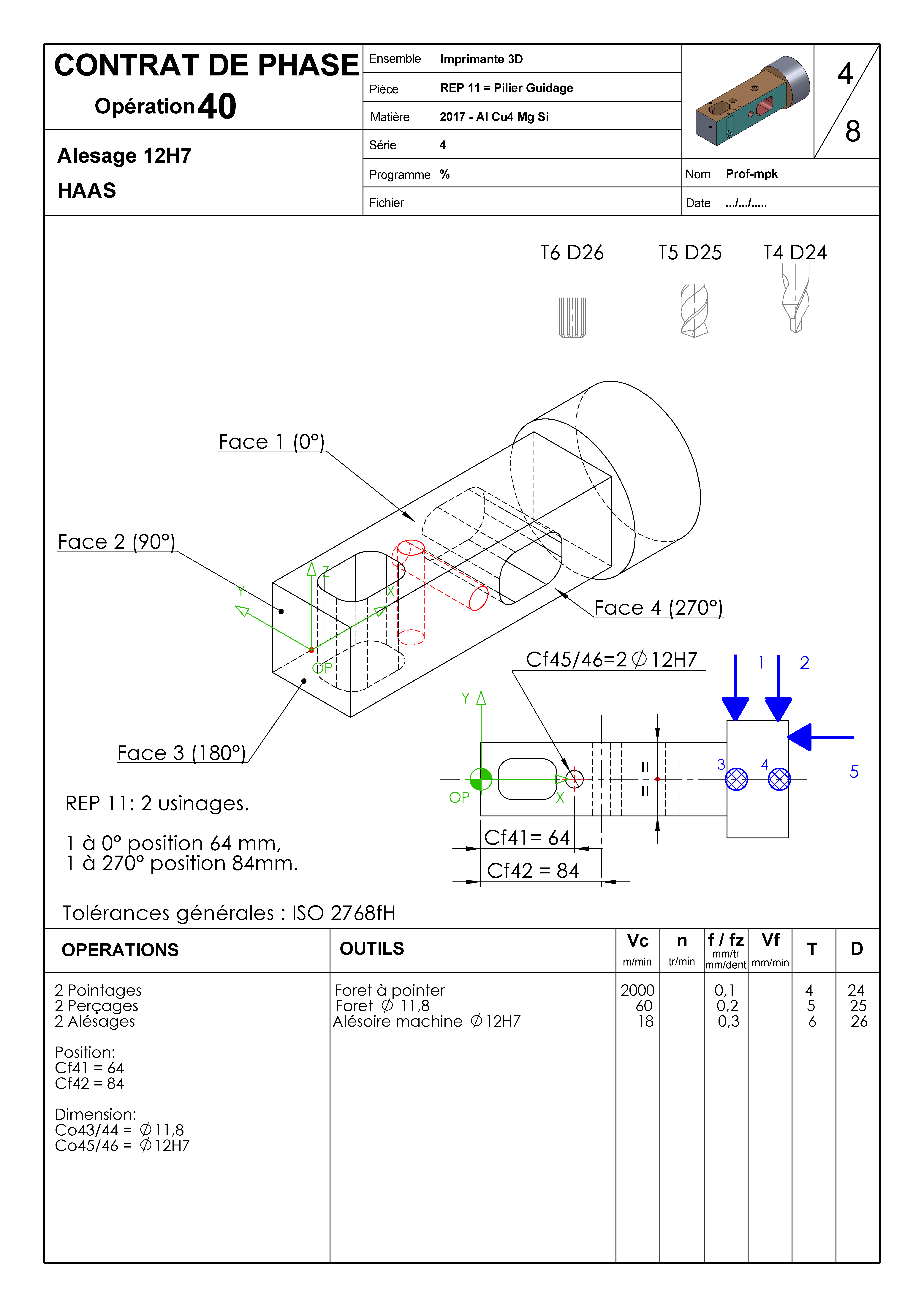

Contrat de phase: Opération 40.
Contrat de phase: Opération 40.
⬇ JPG

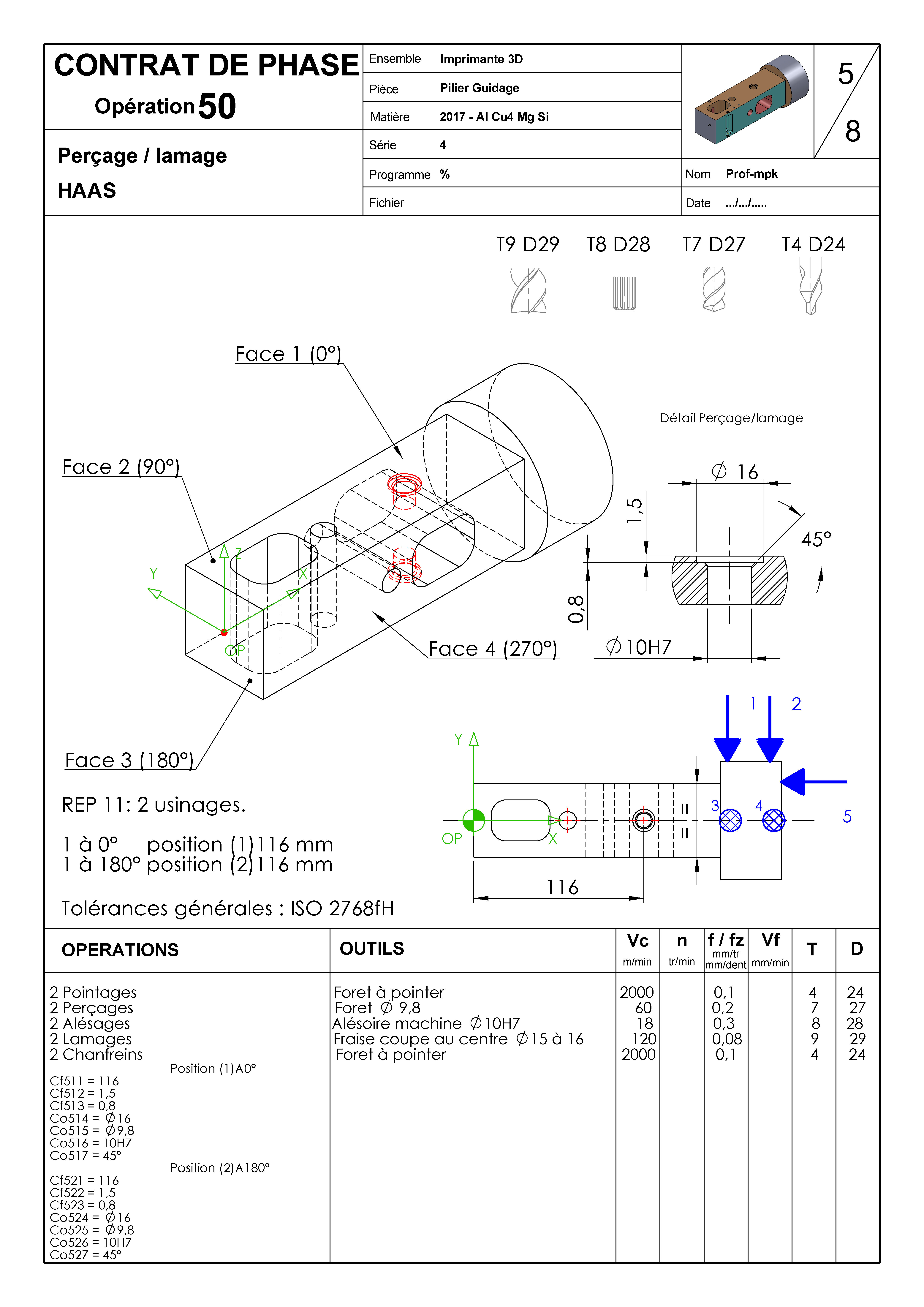

Contrat de phase: Opération 50.
Contrat de phase: Opération 50.
⬇ JPG

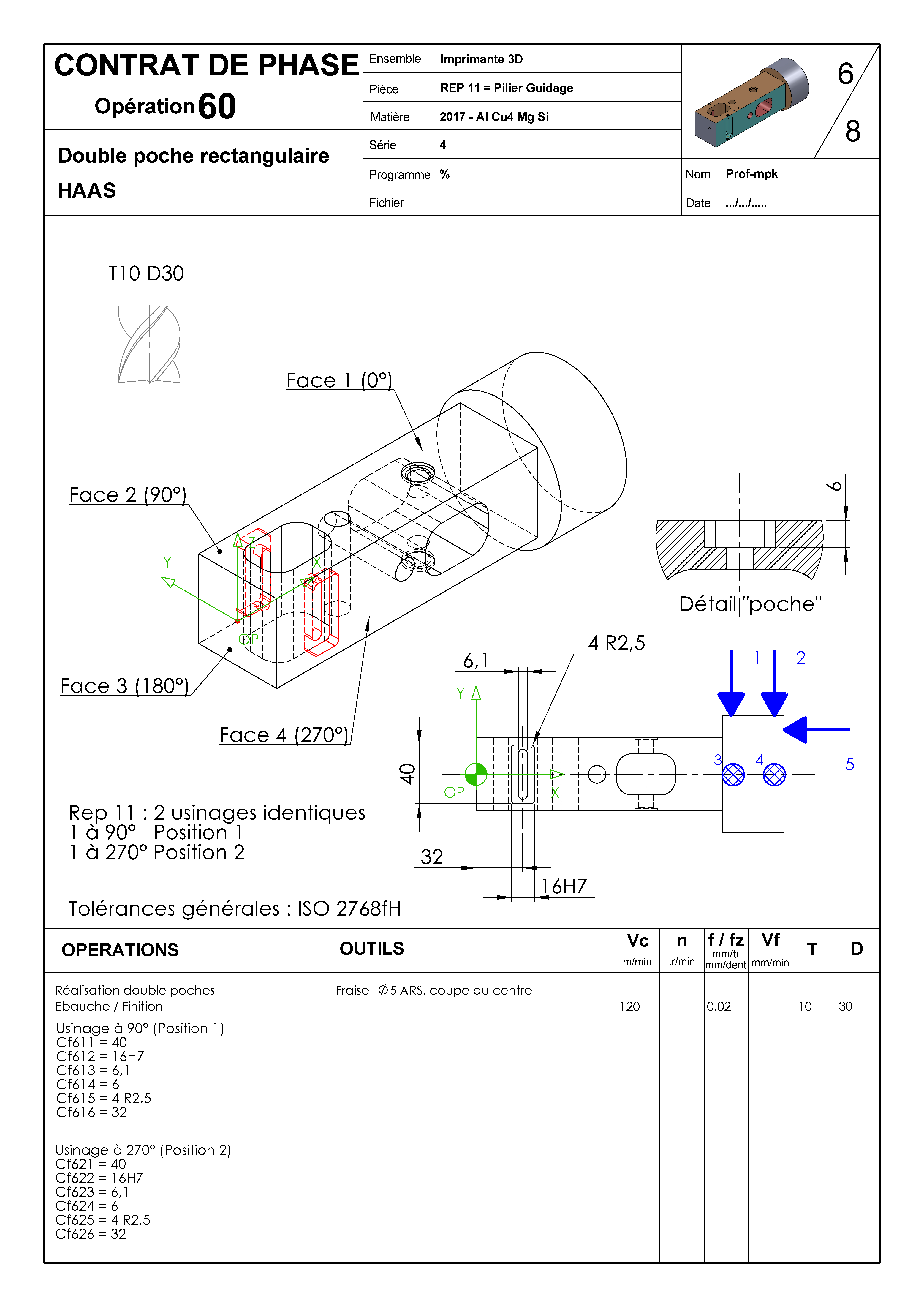

Contrat de phase: Opération 60.
Contrat de phase: Opération 60.
⬇ JPG

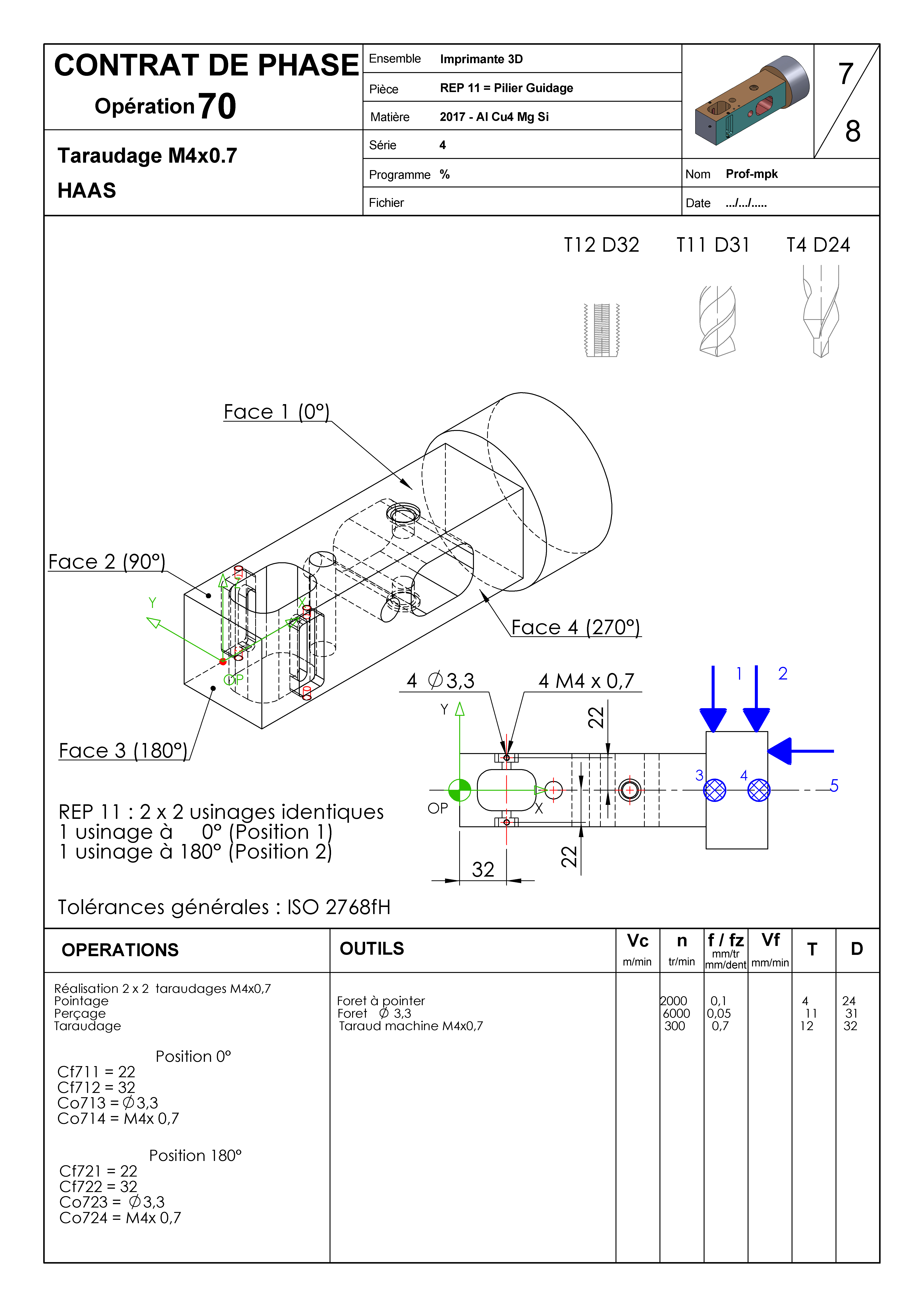

Contrat de phase: Opération 70.
Contrat de phase: Opération 70.
⬇ JPG

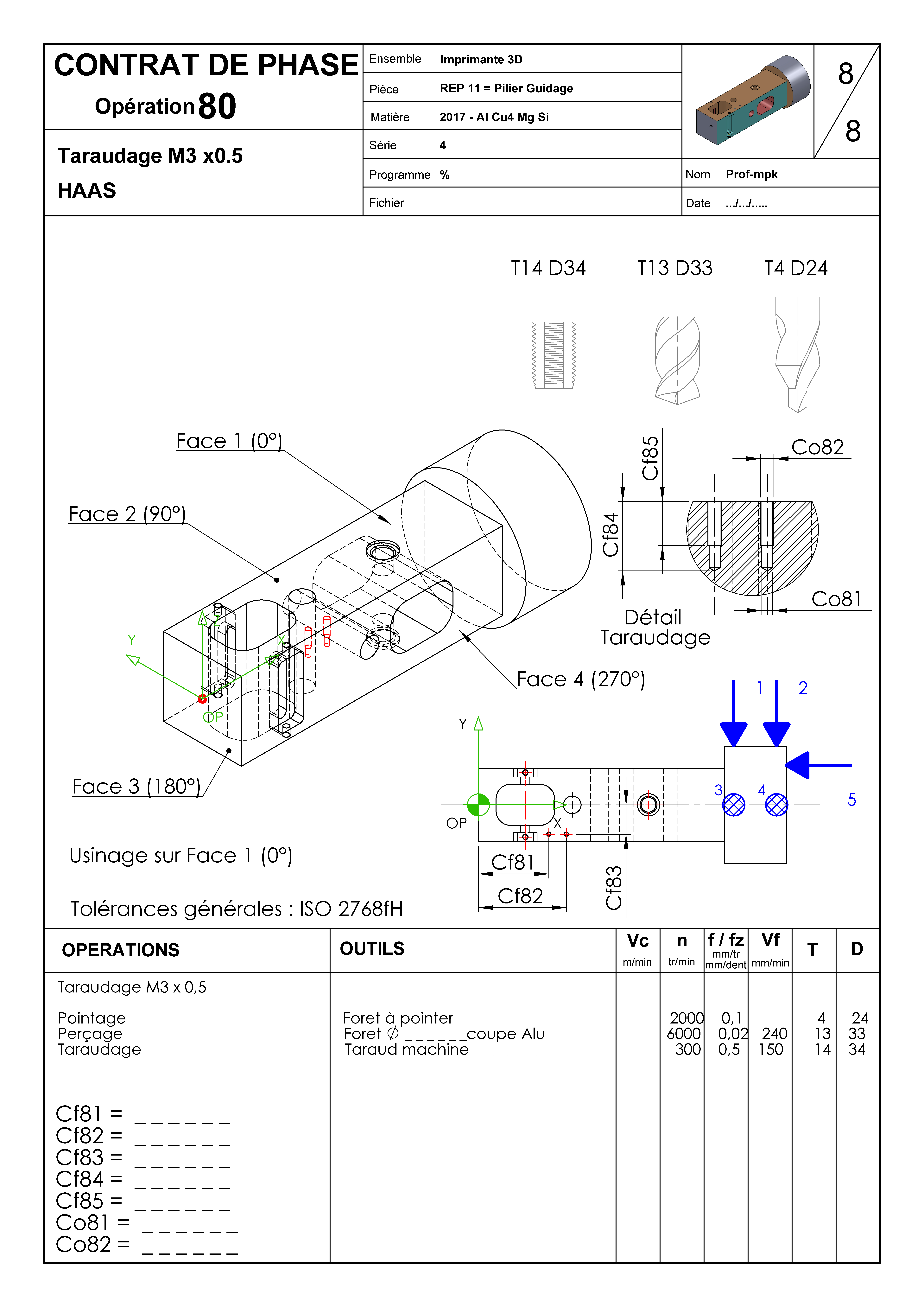

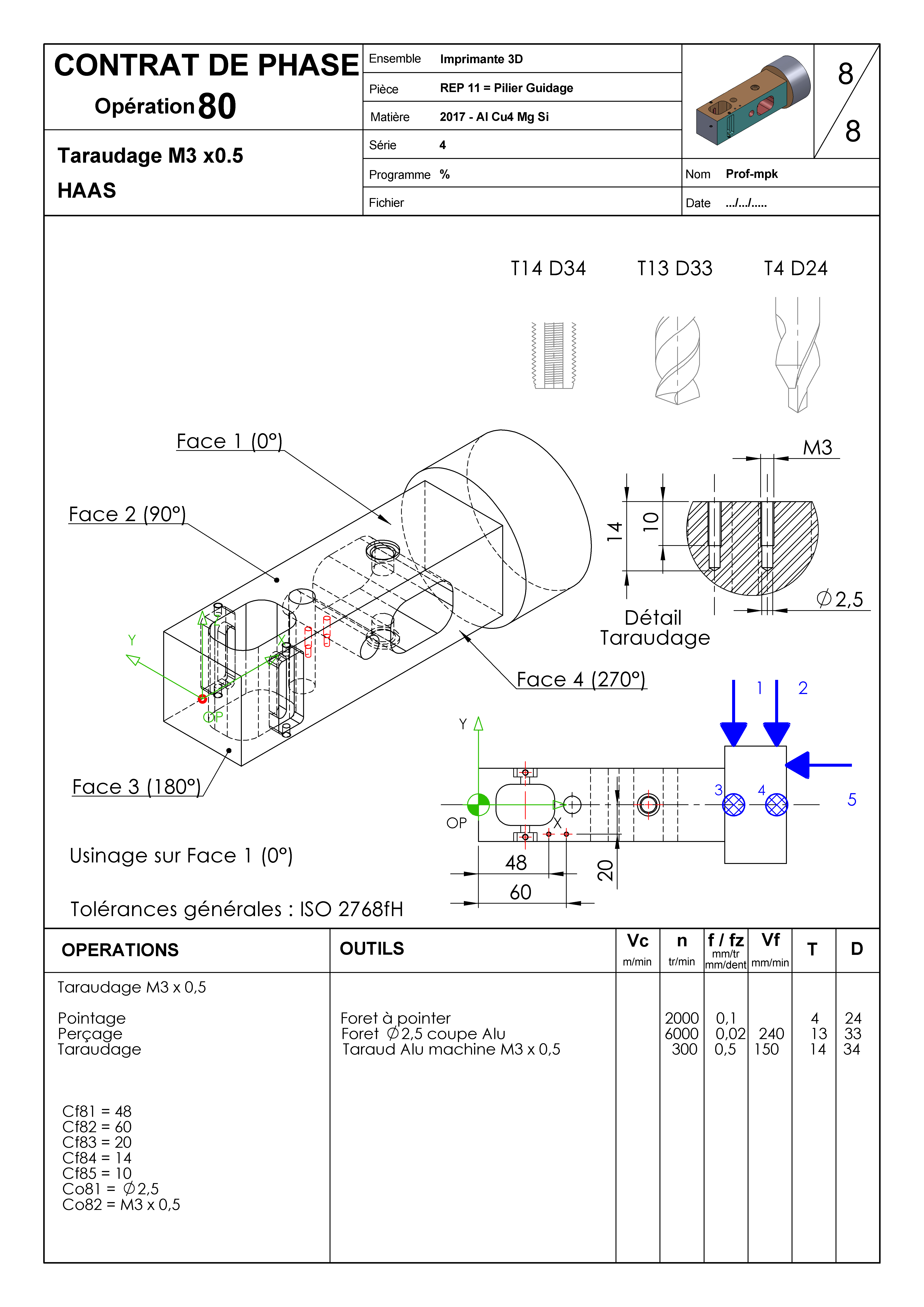

Contrat de phase: Opération 80.
Contrat de phase: Opération 80.
⬇ JPG

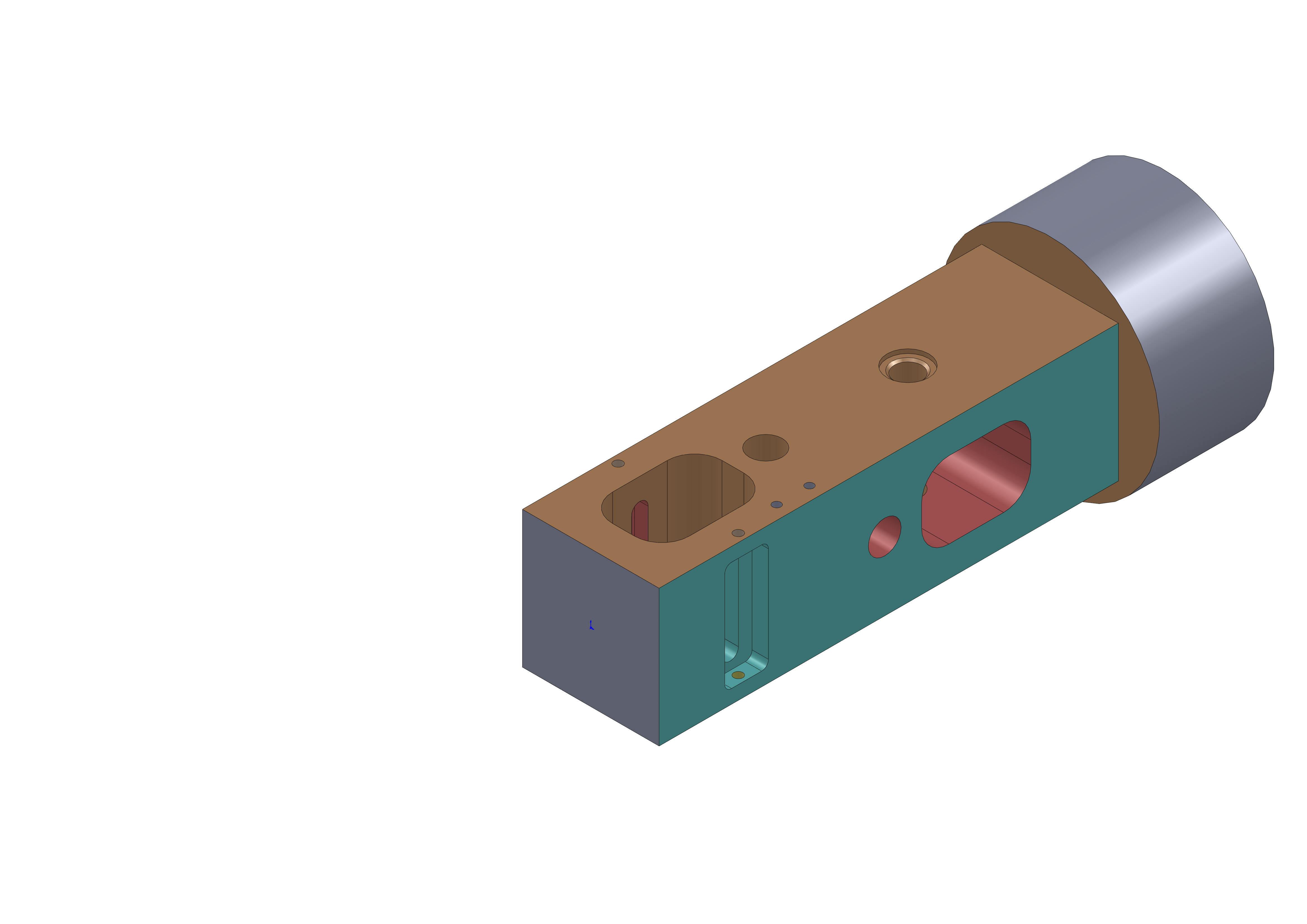

Vue 3D: Pilier (REP 11).
Vue 3D: Pilier (REP 11).
⬇ JPG

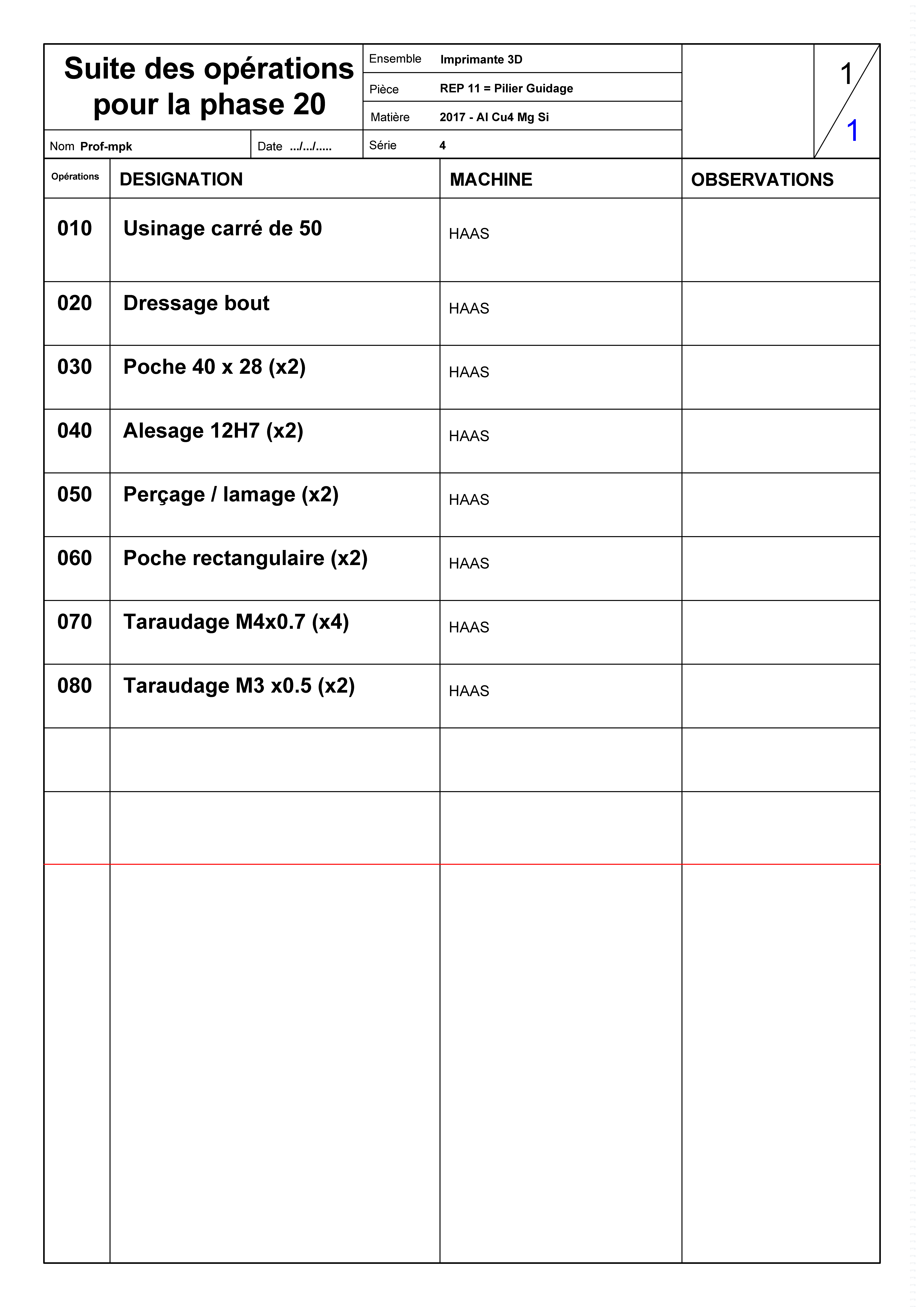

Suite des opérations de la phase 20.
Suite des opérations de la phase 20.
⬇ JPG

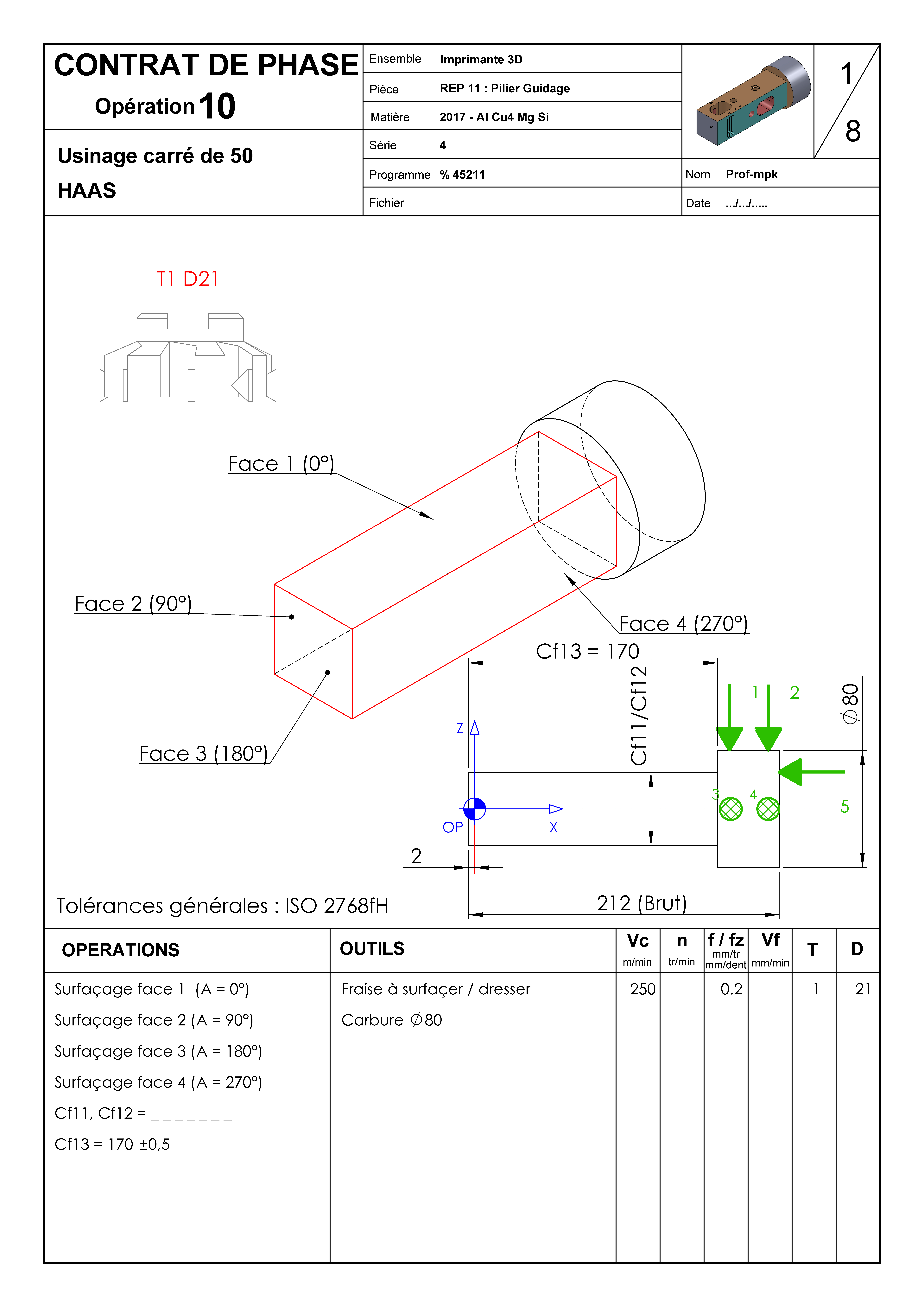

A compléter: Contrat de phase: Opération 10.
A compléter: Contrat de phase: Opération 10.
⬇ JPG

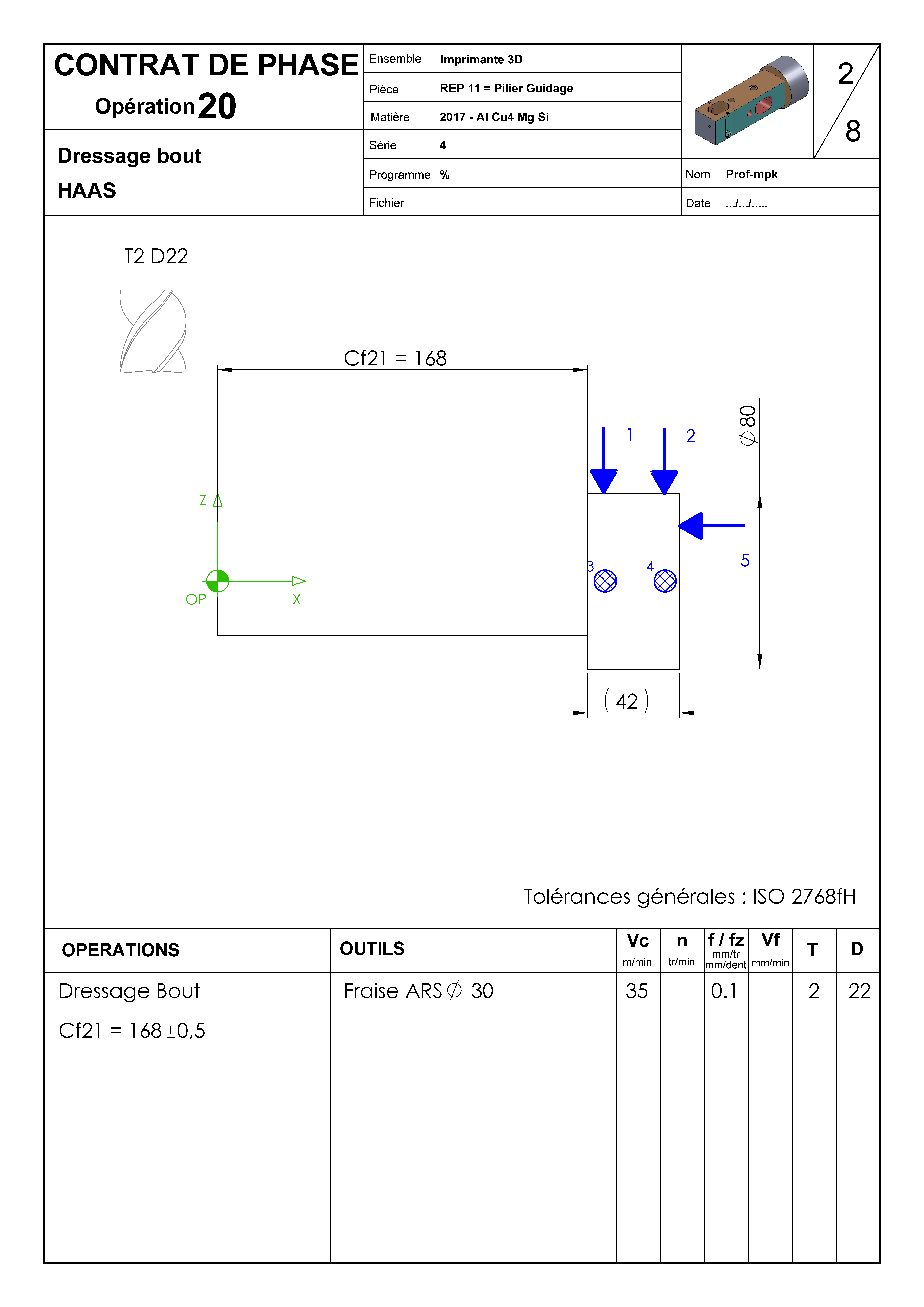

A compléter: Contrat de phase: Opération 20.
A compléter: Contrat de phase: Opération 20.
⬇ JPG

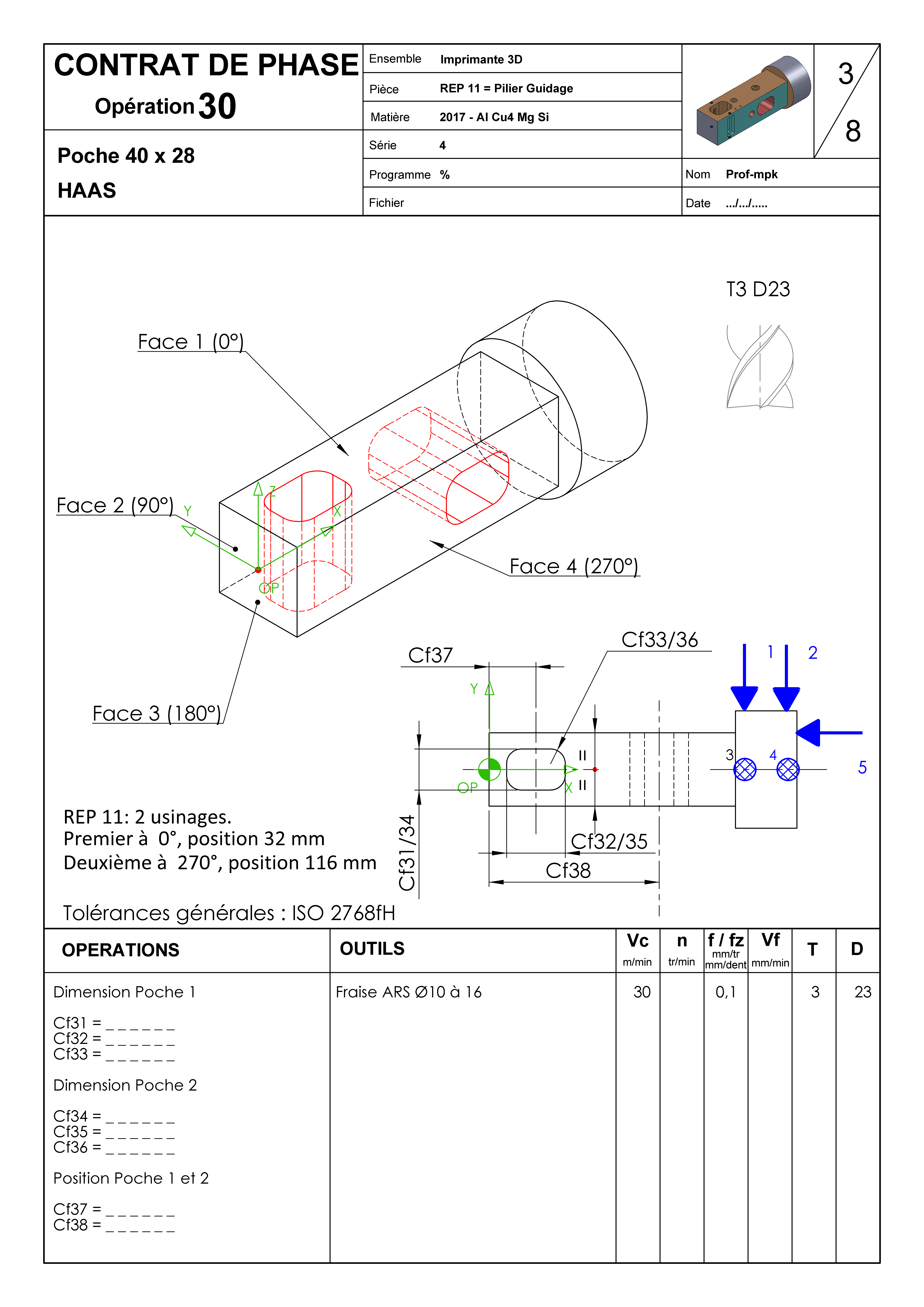

A compléter: Contrat de phase: Opération 30.
A compléter: Contrat de phase: Opération 30.
⬇ JPG

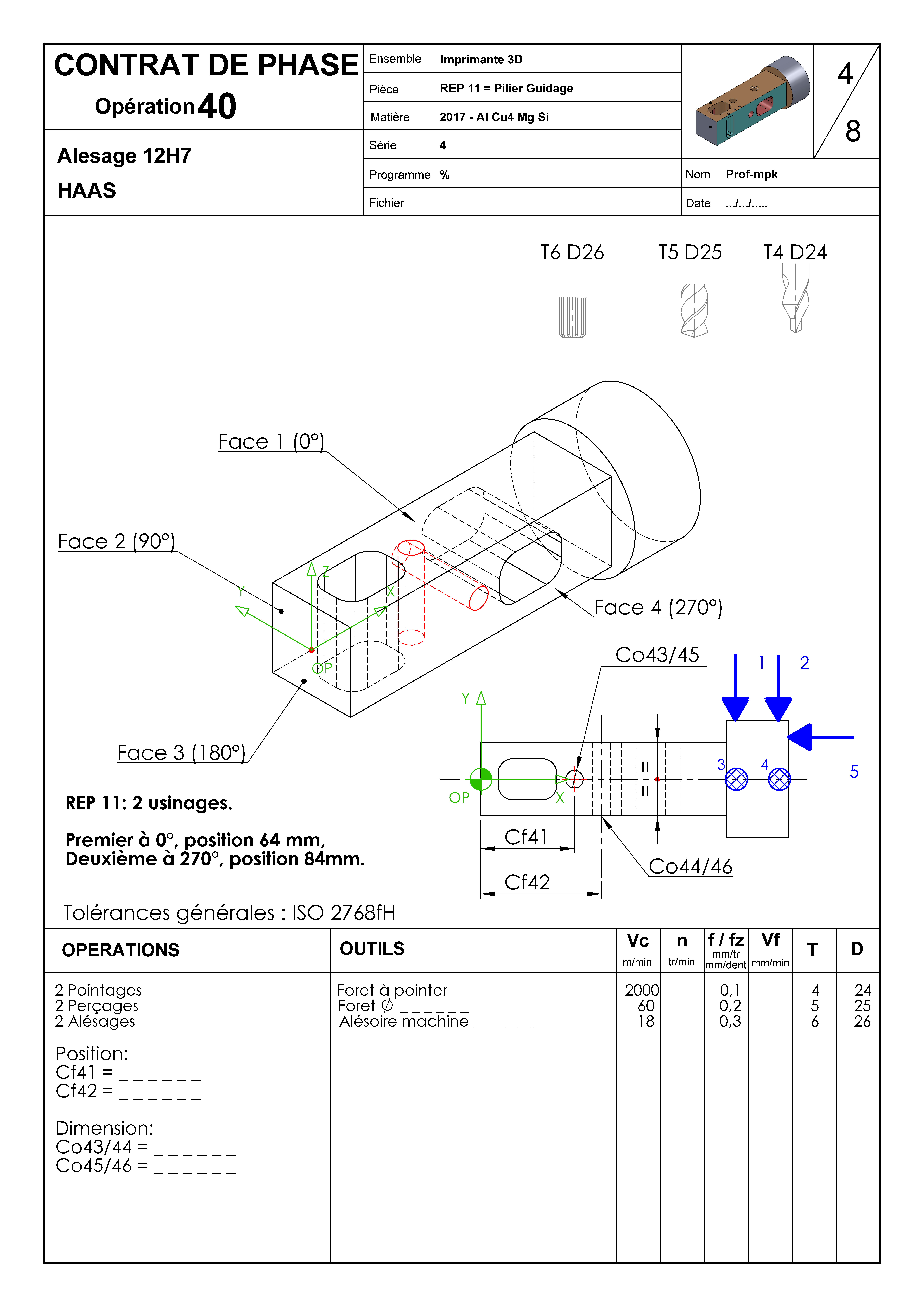

A compléter: Contrat de phase: Opération 40.
A compléter: Contrat de phase: Opération 40.
⬇ JPG

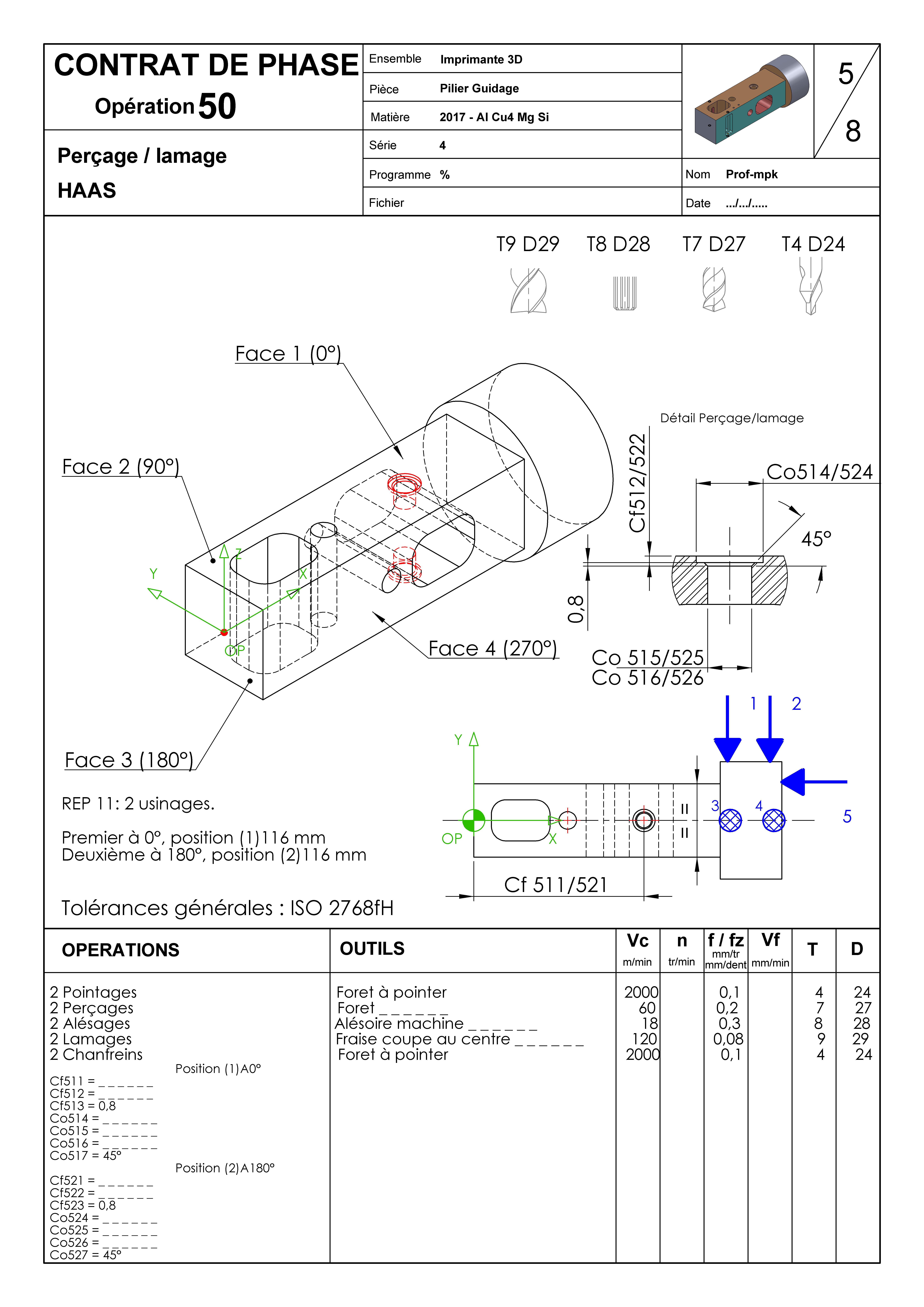

A compléter: Contrat de phase: Opération 50.
A compléter: Contrat de phase: Opération 50.
⬇ JPG

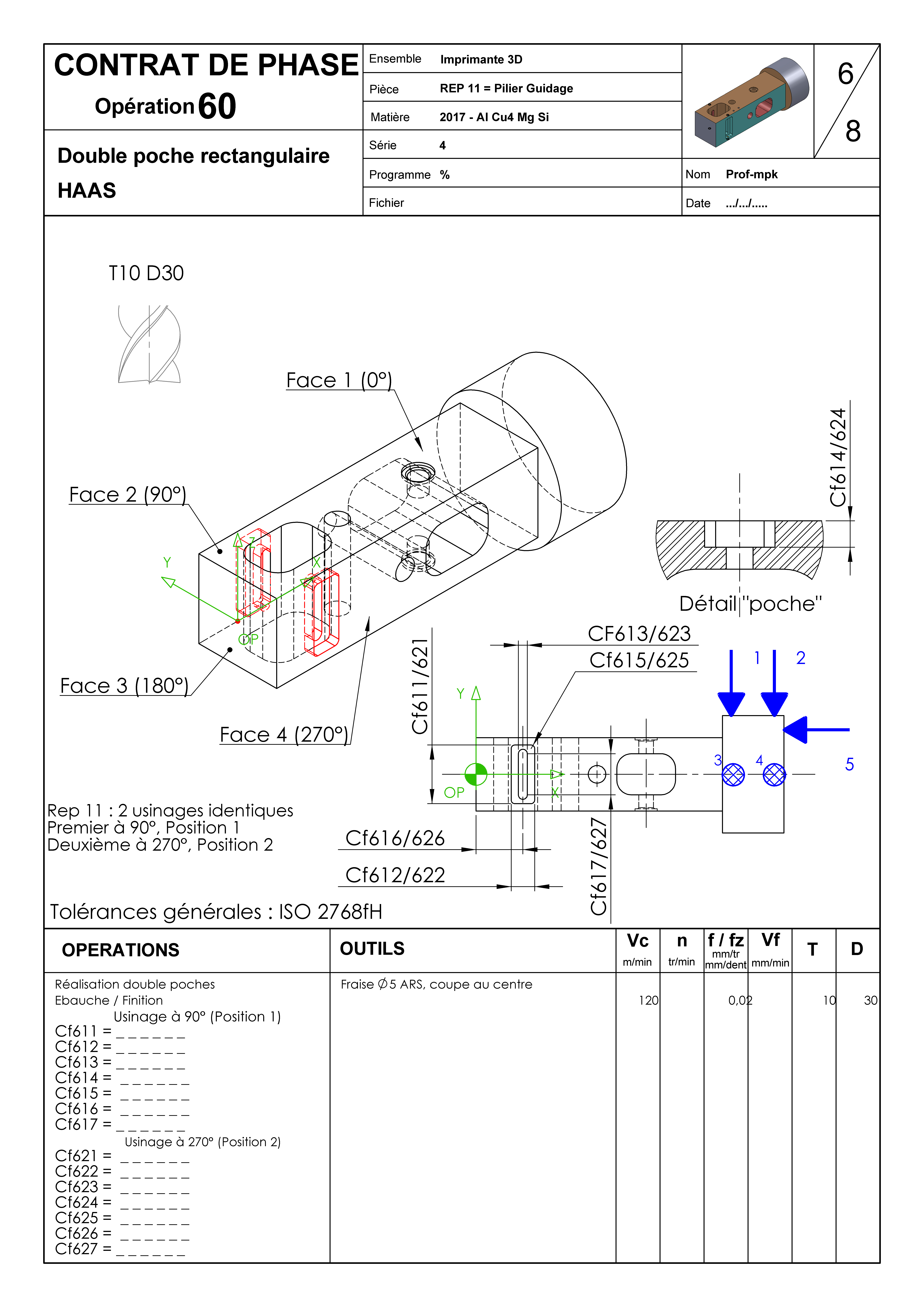

A compléter: Contrat de phase: Opération 60.
A compléter: Contrat de phase: Opération 60.
⬇ JPG

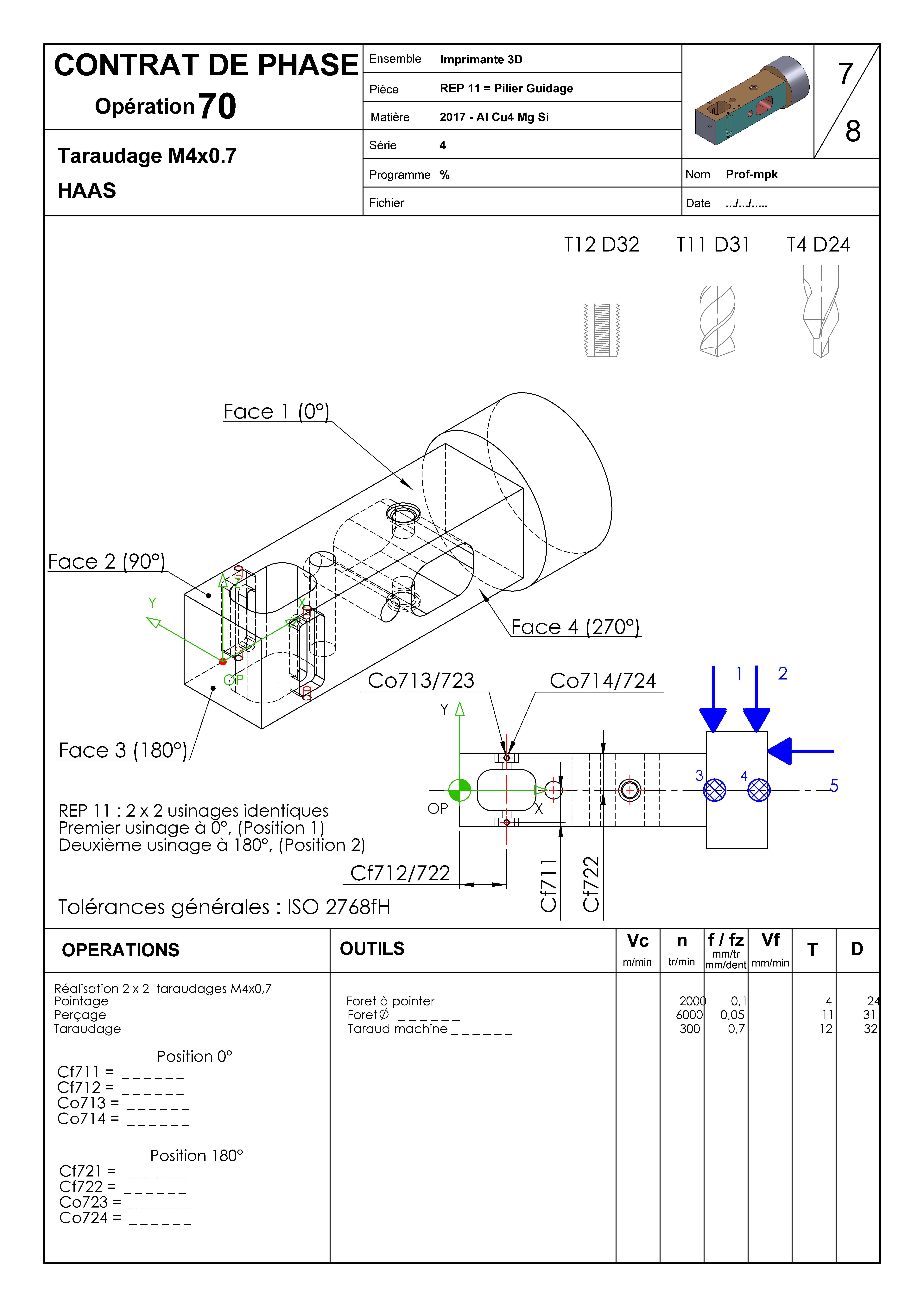

A compléter: Contrat de phase: Opération 70.
A compléter: Contrat de phase: Opération 70.
⬇ JPG
A compléter: Contrat de phase: Opération 80.
A compléter: Contrat de phase: Opération 80.
⬇ JPG

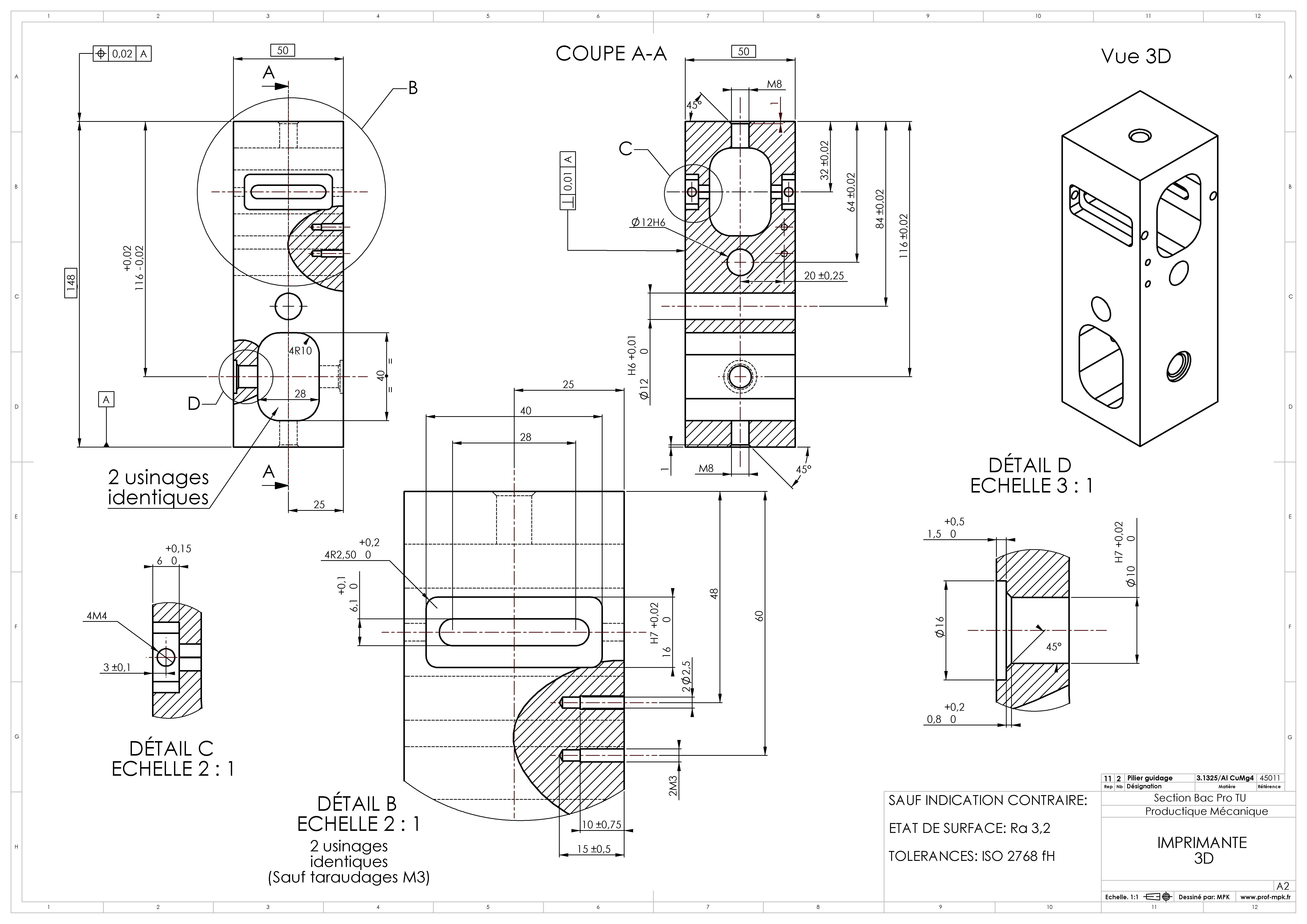

Plan de détail
Plan de détail "Pilier: REP 11).
⬇ JPG

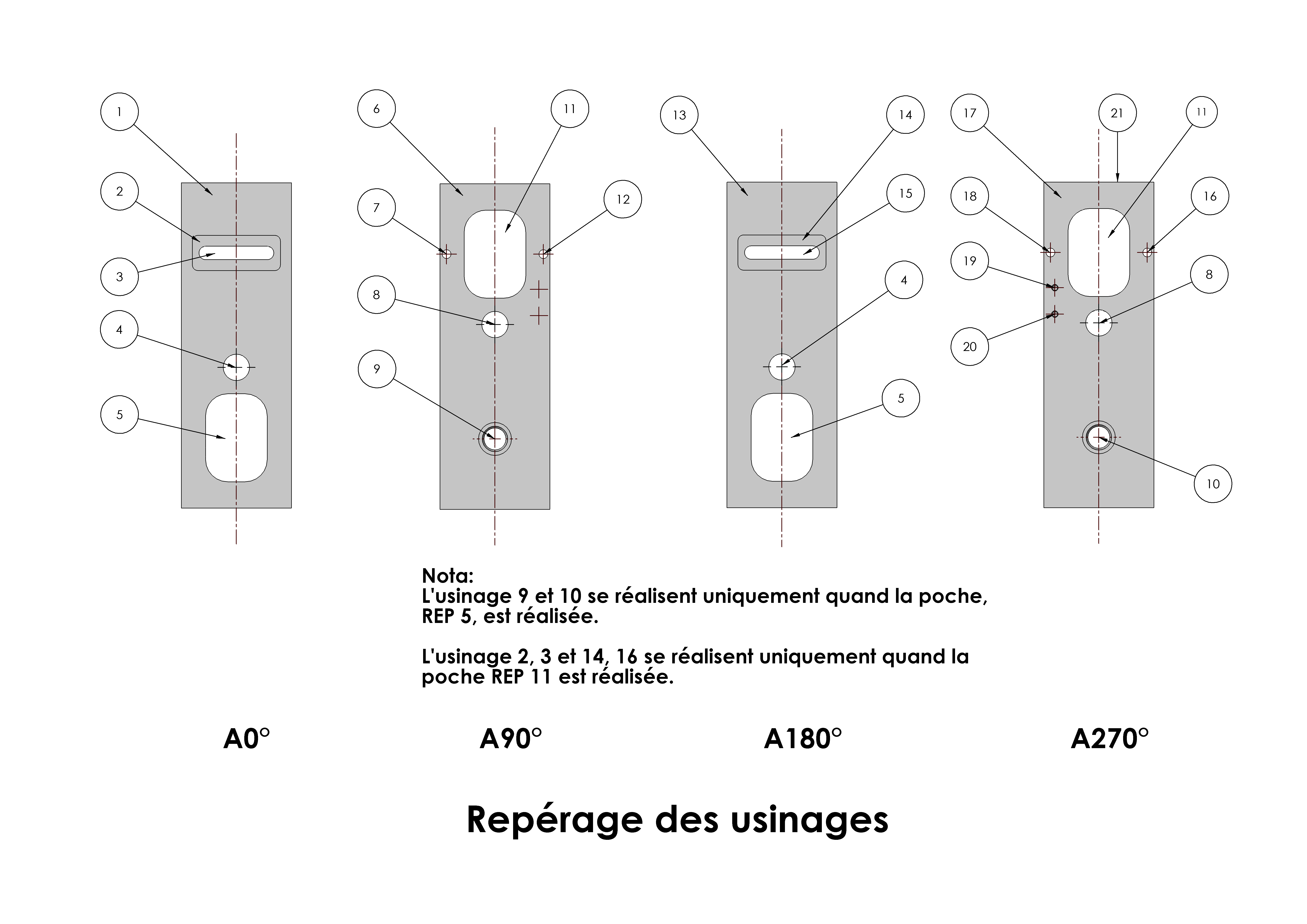

Repérage des usinages.
Repérage des usinages.
⬇ JPG

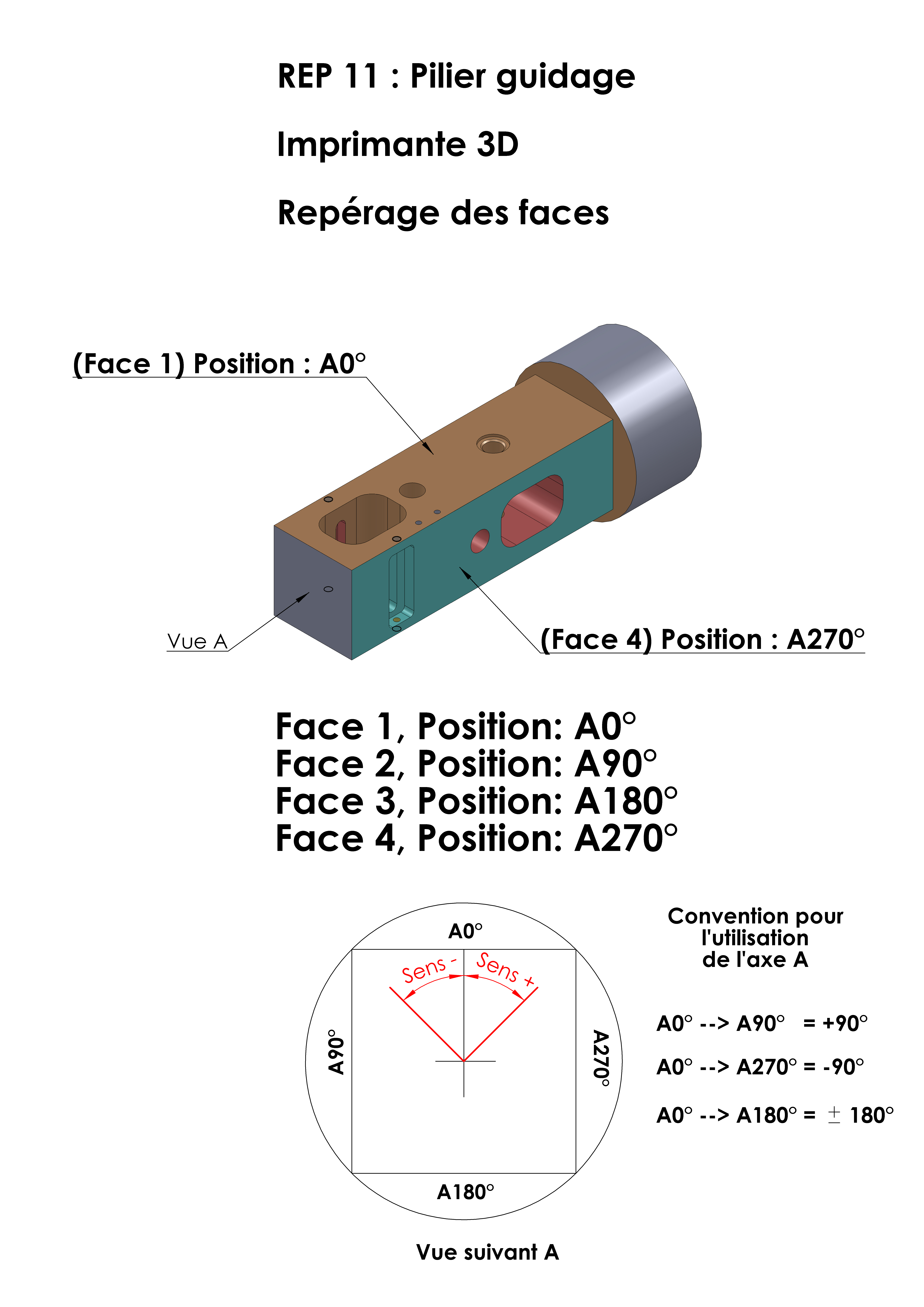

Repérage des faces pour l'axe A.
Repérage des faces pour l'axe A.
⬇ JPG

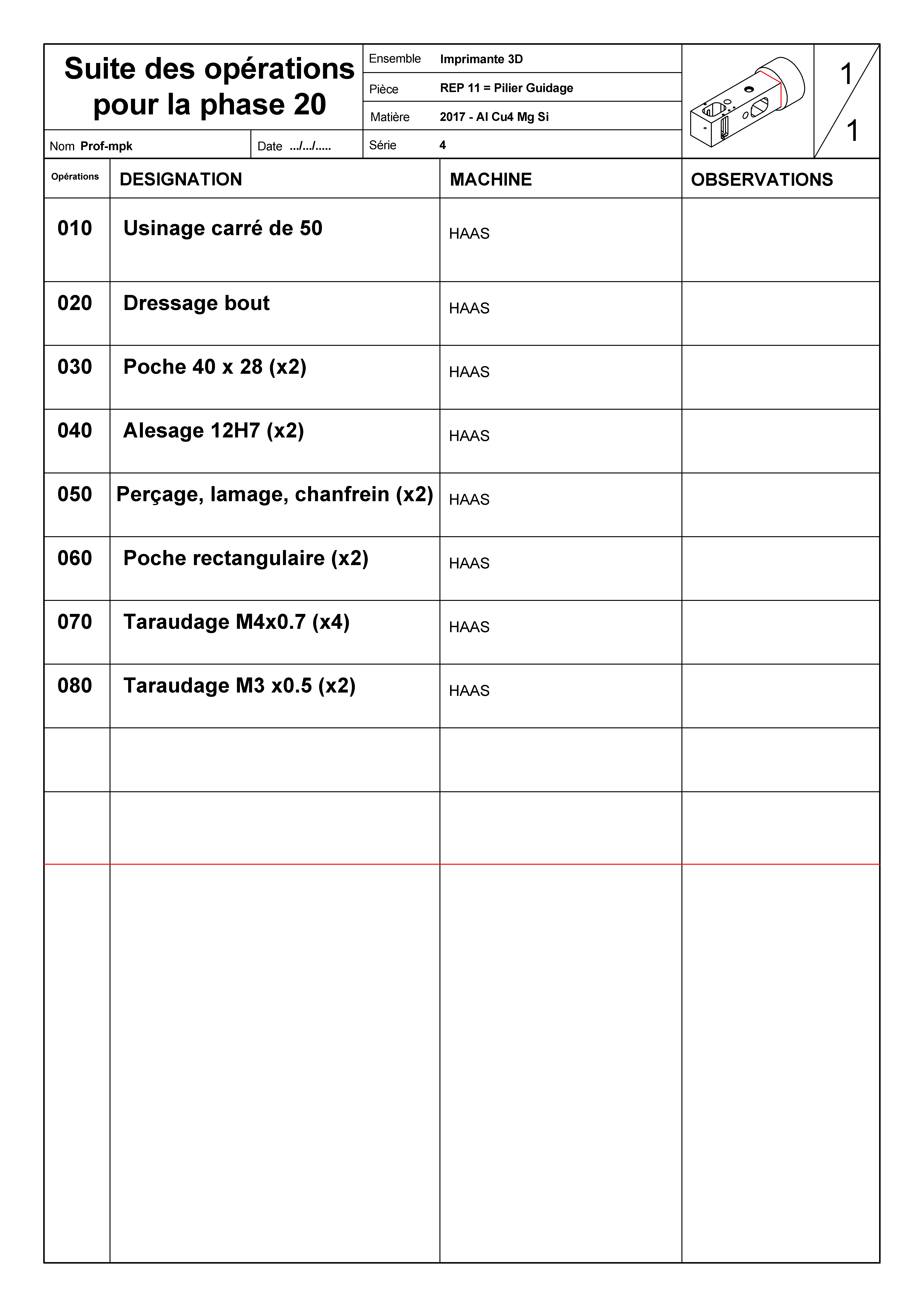

Suite des opérations pour la phase 20.
Suite des opérations pour la phase 20.
⬇ JPG

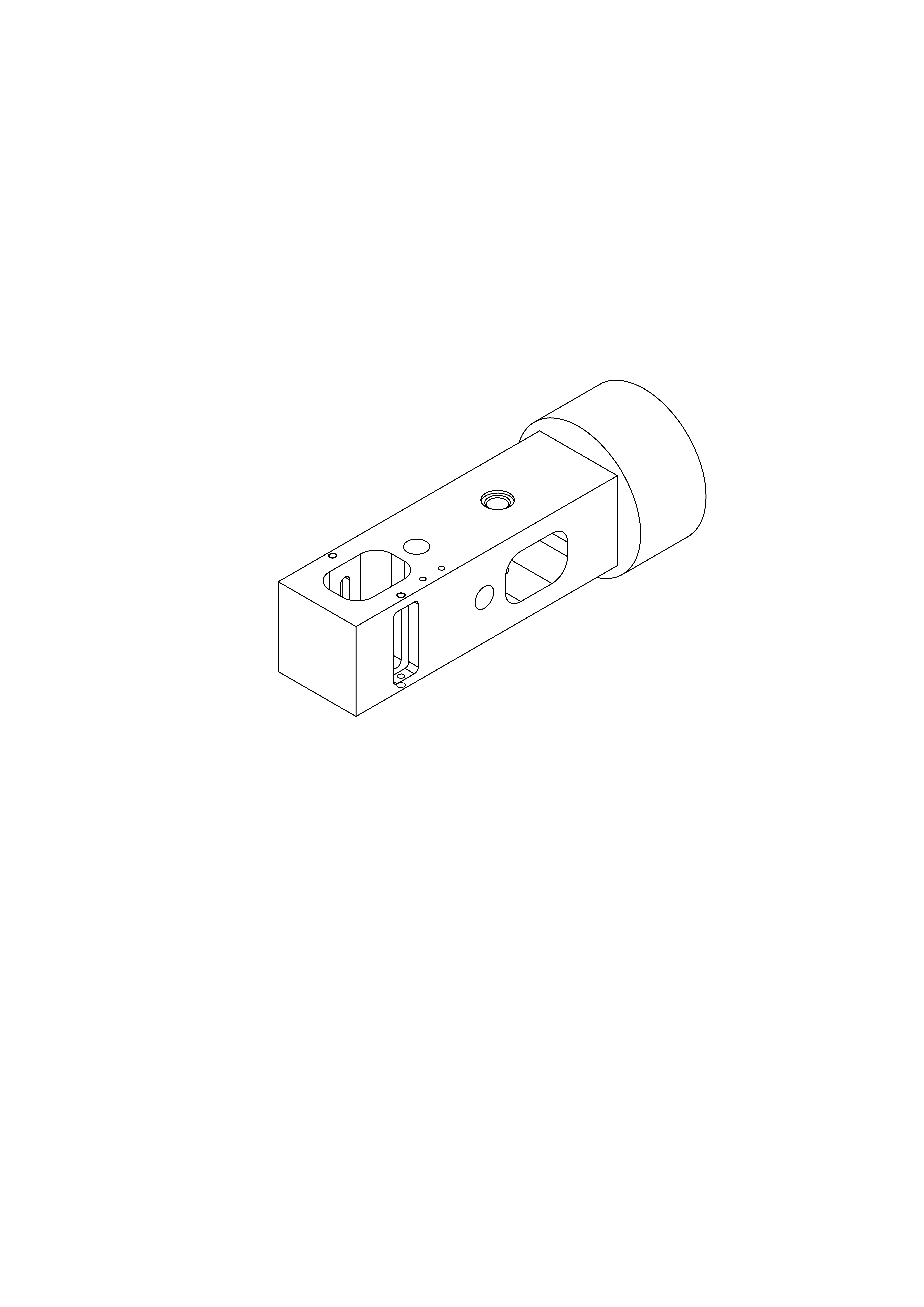

Vue 3D filaire du Pilier (REP 11).
Vue 3D filaire du Pilier (REP 11).
⬇ JPG
