1TU année 2020 /2021
********************************************************
********************************************************
La continuité pédagogique vise, en cas d’éloignement temporaire
d’élèves ou de fermeture d’écoles, collèges et lycées, à maintenir un lien pédagogique
entre les professeurs et les élèves, à entretenir les connaissances
déjà acquises par les élèves tout en permettant l’acquisition de nouveaux savoirs.
********************************************************
Pour les élèves de 2 TU, je vous propose des activités et je vous demande de me faire un retour de votre travail pas mail à l'adresse suivante:
marcel@prof-mpk.fr
marcel@prof-mpk.fr
********************************************************
Semaine 12 / du 16 au 20 mars 2020
Jeudi 19 mars 2020.
Après quelques jours de repos pour le cerveau, je vous propose un travail.
Pour rendre le travail vous pouvez faire un PDF ou prendre une photo de VOTRE travail.
Petite révision sur le repérage des surfaces.
Repérage des Plans, des diamètres et des chanfreins.
Pièce pour l'exercice: Flasque
On demande: Pour lundi 23 mars 2020 minuit au plus tard.
A) Redessinez la pièce sur un format A4, à la régle.
B) Repérez les surfaces: Plans, diamètres et chanfreins.
C) Scannez votre travail ou prenez une photo, puis l'expédiez à "marcel@prof-mpk.fr"
Correction :

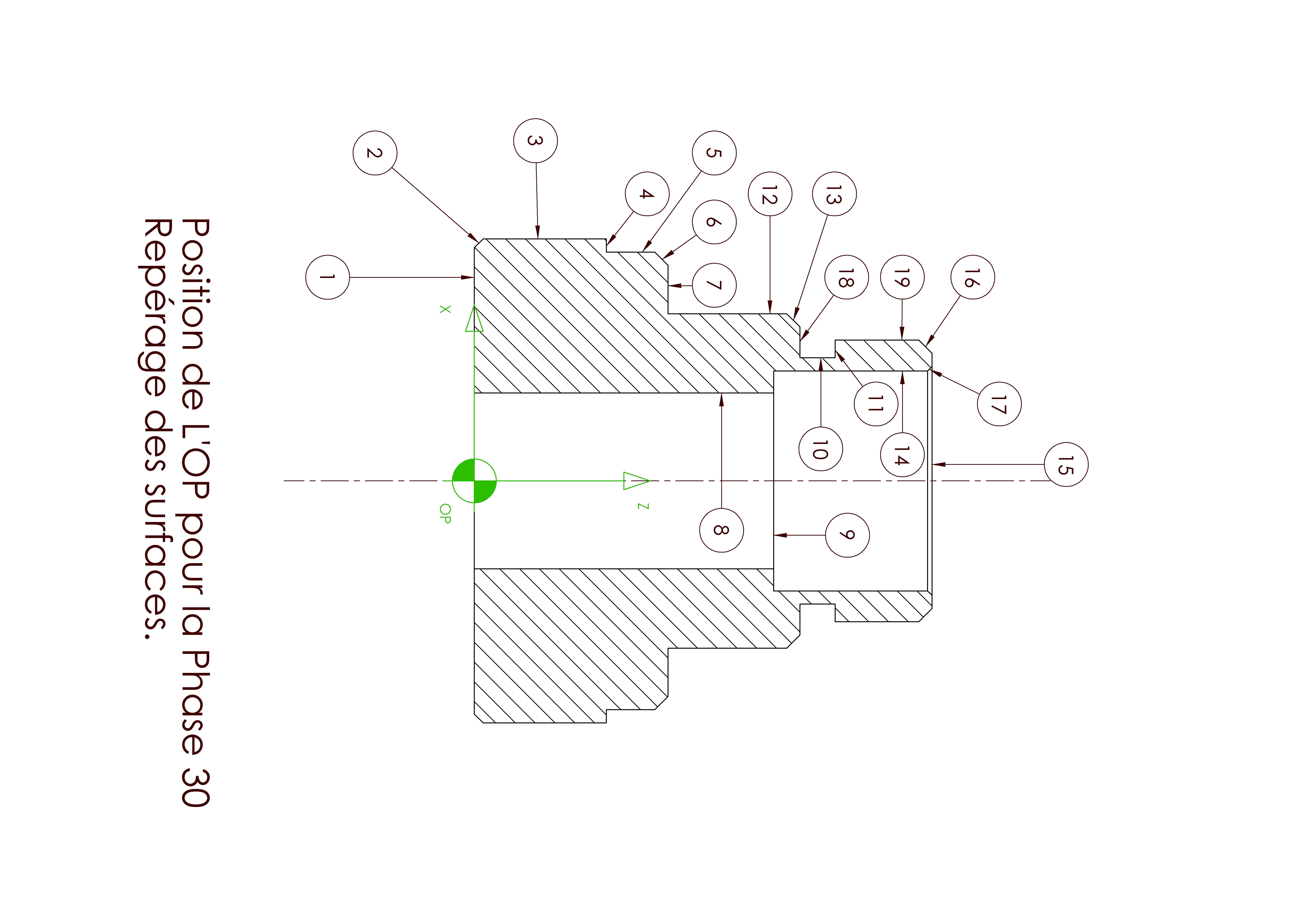

Repérage des surfaces du "Flasque"
********************************************************
Vendredi 20 mars 2020, C'est le printemps.
Voici un lien vers une vidéo en deux parties sur l'usinage d'une pièces pour le moteur Stirling.
L'usinage est réalisé sur la fraiseuse HAAS avec l'axe A (C'est le mandrin motorisé sur la vidéo).
Plan de la pièce: "Support Palier"
Vidéo 1/2
Vidéo 2/2
Pensez au travail à rendre.
Bonne journée.
********************************************************
Semaine 13, Lundi 23 mars 2020
J'attends votre travail pour ce soir avant minuit.....au travail...
********************************************************
Mercredi 25 mars 2020
Correction Repérage des surfaces
Semaine 14
Travail pour le Lundi 6 Avril 2020
***********
***********
Pour Rémy "UNIQUEMENT", complétez les documents suivants pour la pièce étudiée précédement "Flasque"

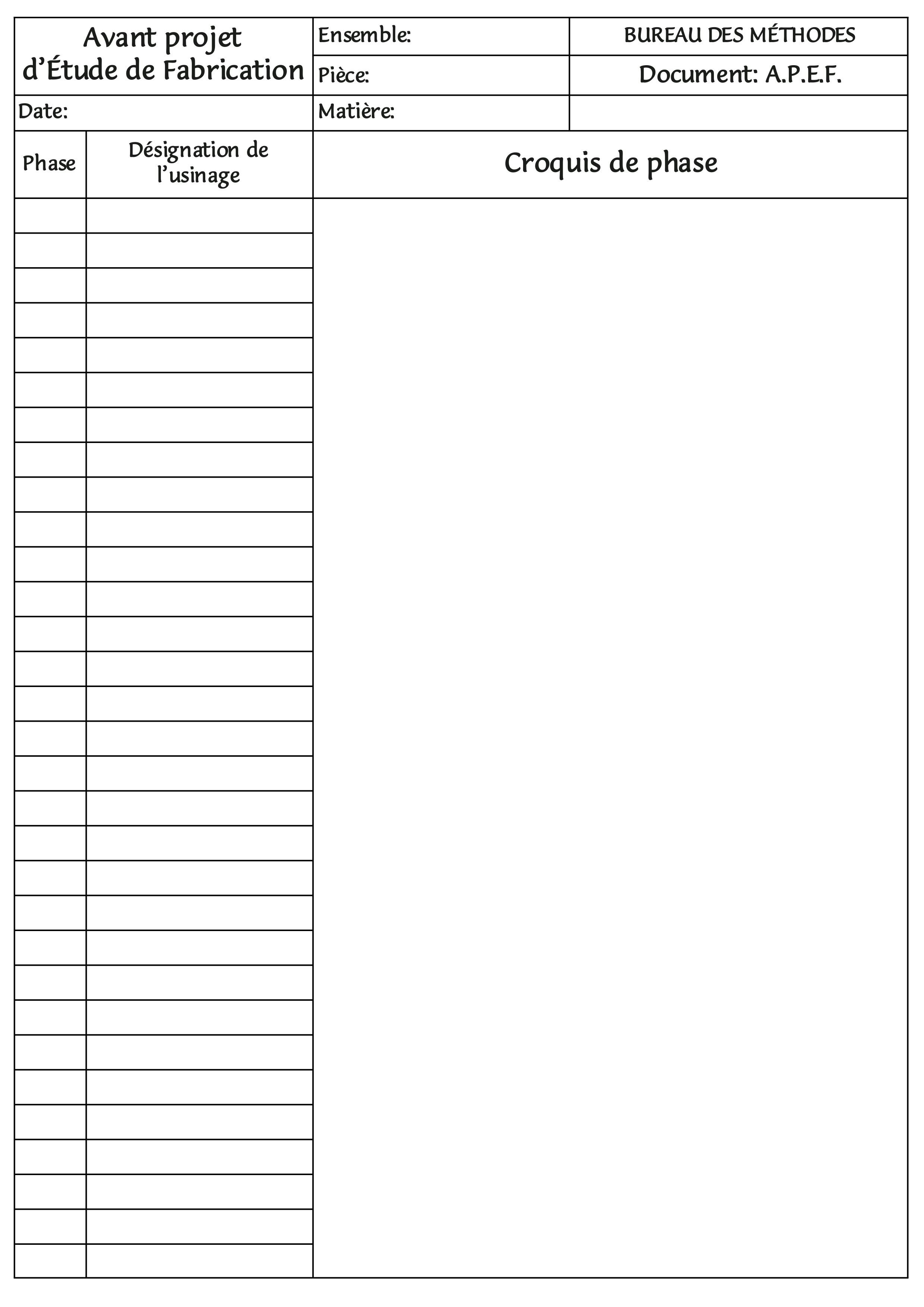

APEF
Contrat de phase
***********
***********
Lundi 6 Avril 2020
Pour les autres élèves de la classe:

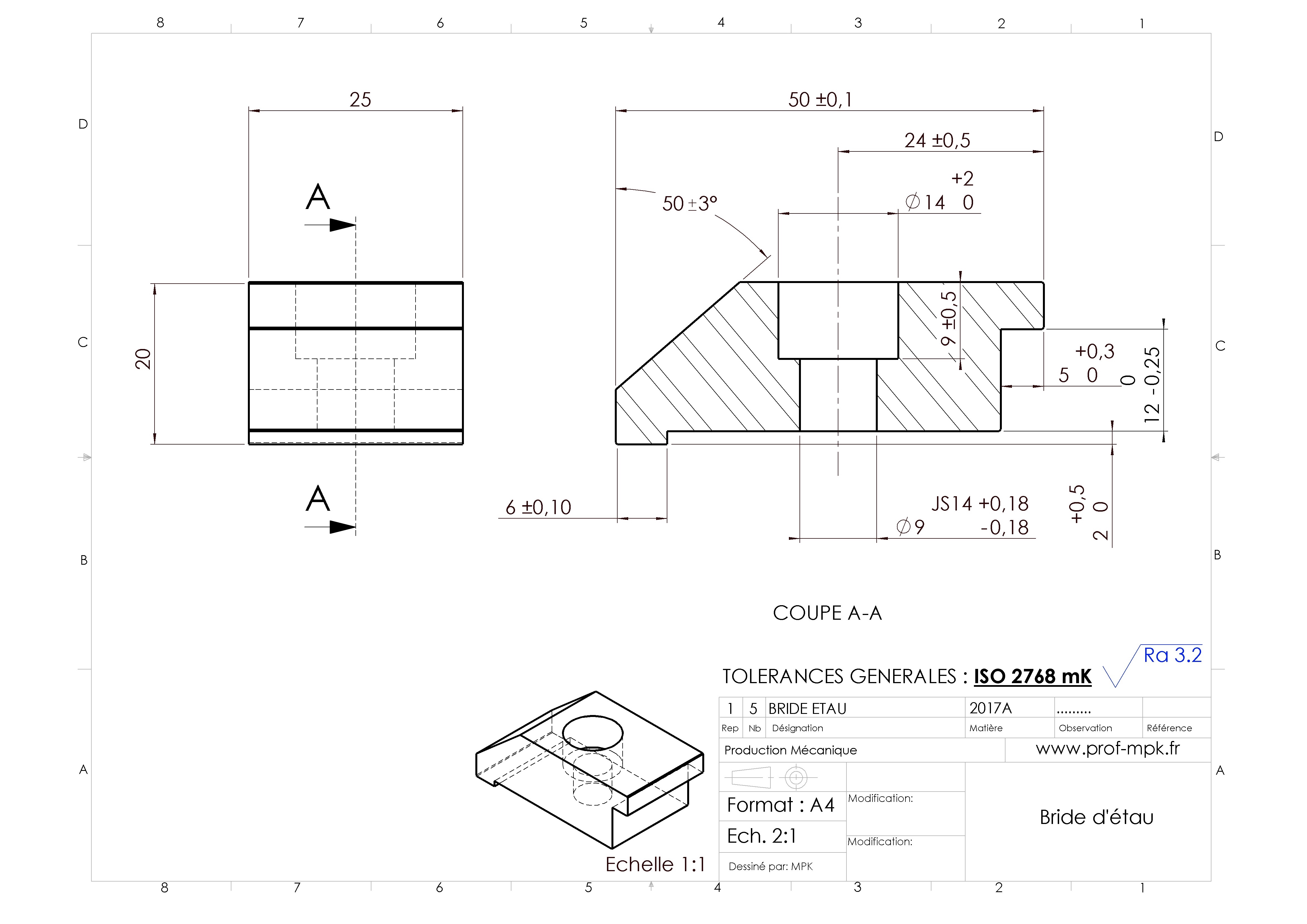

Réalisez le repérage des surfaces de la "bride d'étau"
Rédigez la suite des opérations pour usiner la pièce sur une fraiseuse conventionnnelle, complétez le document suivant "APEF"
Lundi 6 Avri 2020l
Correction Bride d'étau:
Repérage des surfaces
APEF
***********************Pour Rémy**************************
Autre travail pour Rémy
Attention à l'ordre des opérations, il y a aussi des tolérances serrées.
Documents vierges pour étude de fabrication:
Repérage des surfaces deuxième plan de détail
"APEF" vierge
"Contrat de phase" vierge
Lundi 6 avril 2020, pour Rémy.
***********************************************************
Semaine 15
Travail pour le Mardi 14 Avril 2020
Suite BRIDE ETAU
Rédigez le contrat de phase " La première phase de fraisage conventionnel "
"bride d'étau"
"Contrat de phase" vierge
***********************************************************
Semaine 19
Travail pour le Lundi 4 mai 2020
Je vous demande juste de travailler la correction de cette étude de fabrication, cela vous
aidera pour la prochiame étude de fabrication que je vous donnerai pour la semaine du 11 mai 2020.
Support guide
Plan de détail
Contrat de phase, repérage surface, Cf et Co.
Suite des opérations
Plan de définition pour la prochaine étude de fabrication.
Piston d'éviction
***********************************************************
VACANCES DE PRINTEMPS semaine 17 et 18
***********************************************************
Pour la Semaine 20
Travail pour le Lundi 11 mai 2020 (3 à 4 heures de travail)
Petite étude de fabrication sur le modéle de la précédente étude.
Plan de détail : Piston d'éviction
"APEF" vierge
"Contrat de phase" vierge
Pour la Semaine 22
Travail pour le Lundi 25 mai 2020 (2 heures de travail)
A partir des documents ressources complétez les documents réponses
Etudes des contrôles géométriques
Document ressources: ICI
Documents à compléter:
Planéité
Parallélisme
Perpendicularité
******************************************************
Document de cours des élèves de 2 TU pour l'année 2019 / 2020
******************************************************
Technologie et Co-intervention en maths et en français
Le livret de sécurité
La sécurité sur le tour
Etude d'une vidéo d'usinage
Rédaction de la suite des usinages
Dossier " étude d'une vidéo de tournage "
Evaluation vidéo usinage TOURNAGE
Documents élèves : Vocabulaire technique
Documents prof : Vocabulaire technique
Travail MAISON : Description des opérations dans la vidéo d'usinage
Fiche de suivi de production en PDF
Fiche APEF et contrat de phase en Jpg
Fiche contrat de phase vierge en pdf
Norme iso 2768 en PDF
La productique pour moi
La productique pour moi Classement
ETUDES DE FABRICATION
Axe rotation plan de détail
Axe rotation en 3D
Etude mors mobile étau de précision
Documents des séances d'AP
Exo tolérance géométrique

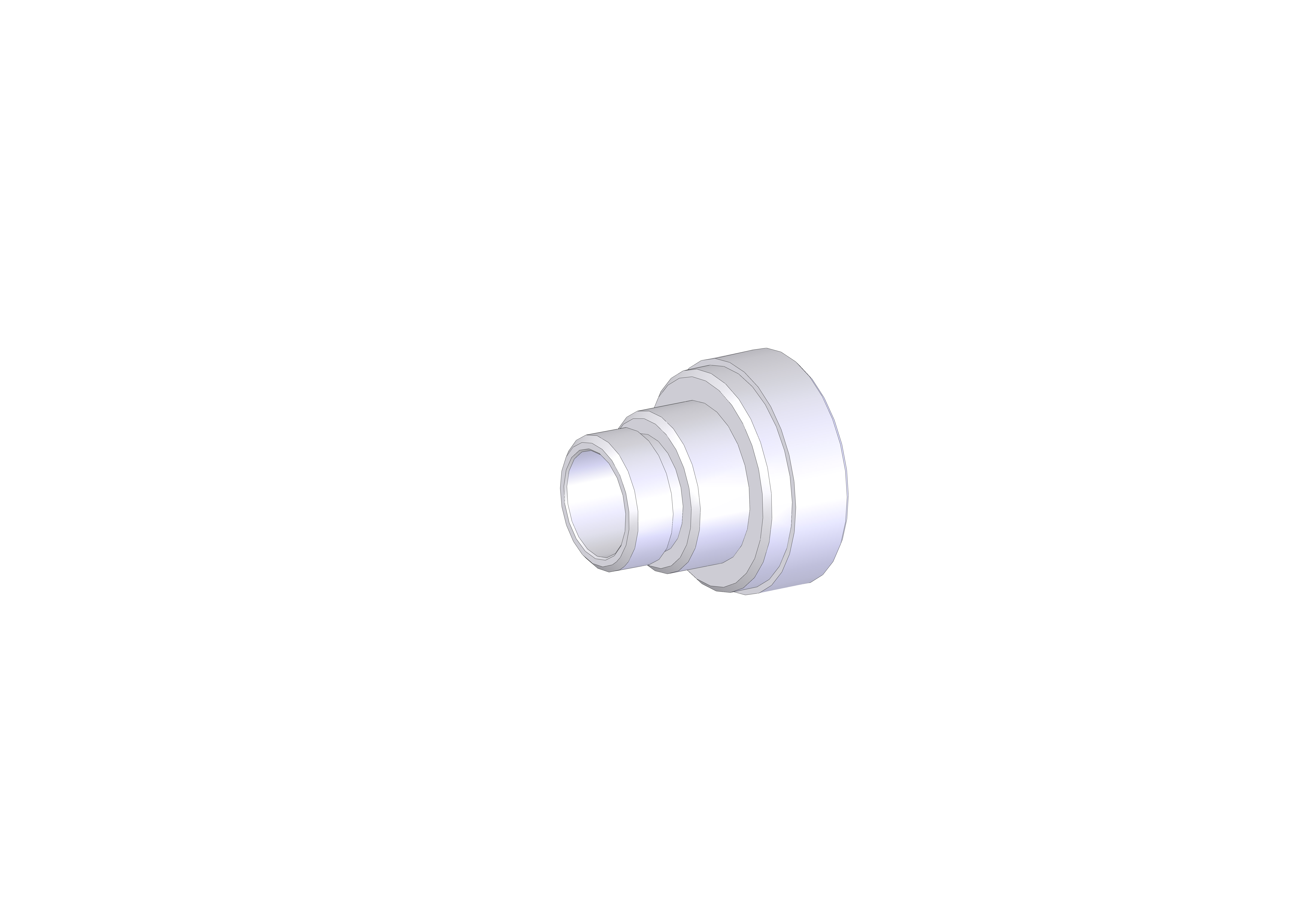

Flasque 3D

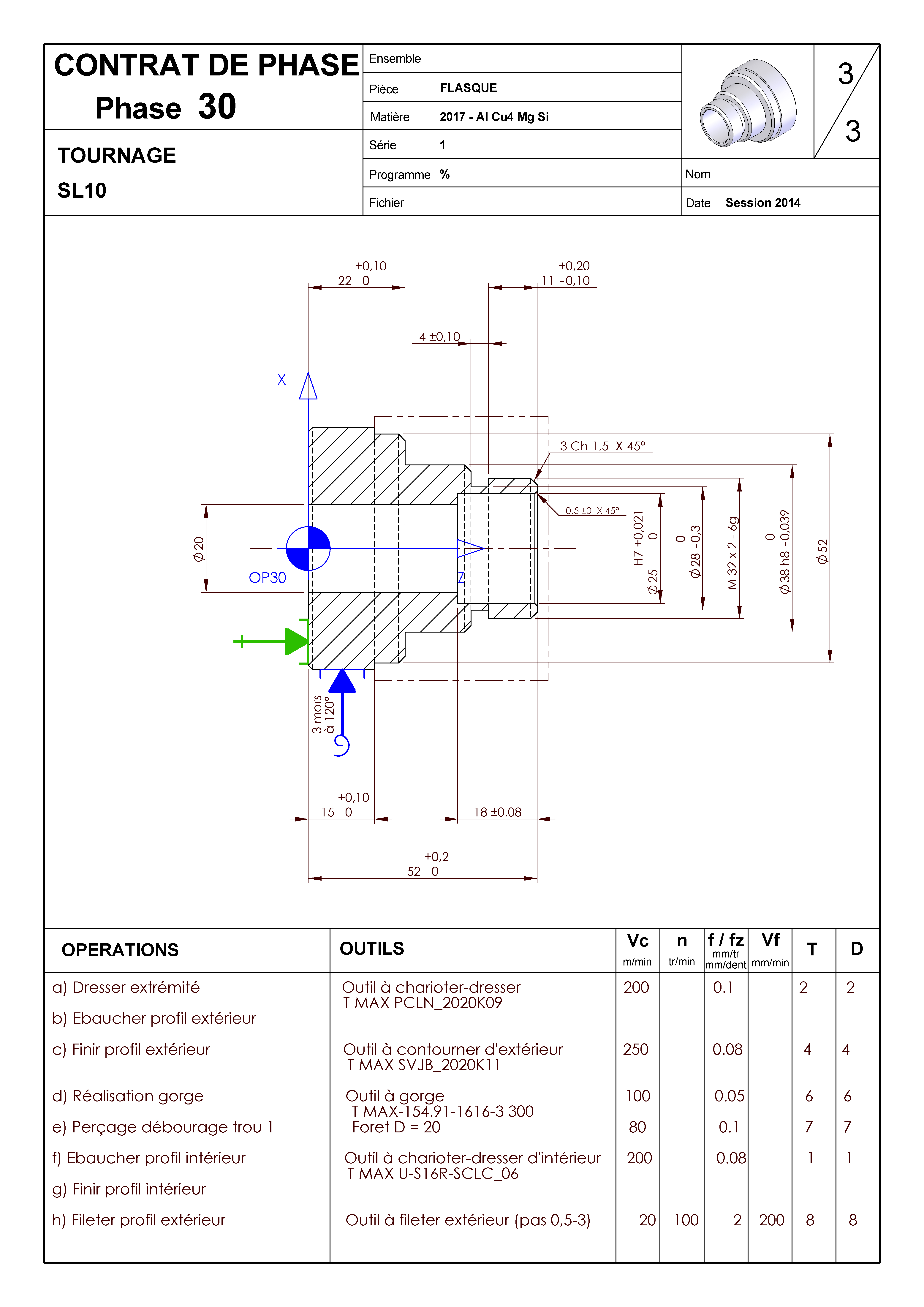

Phase 30 flasque

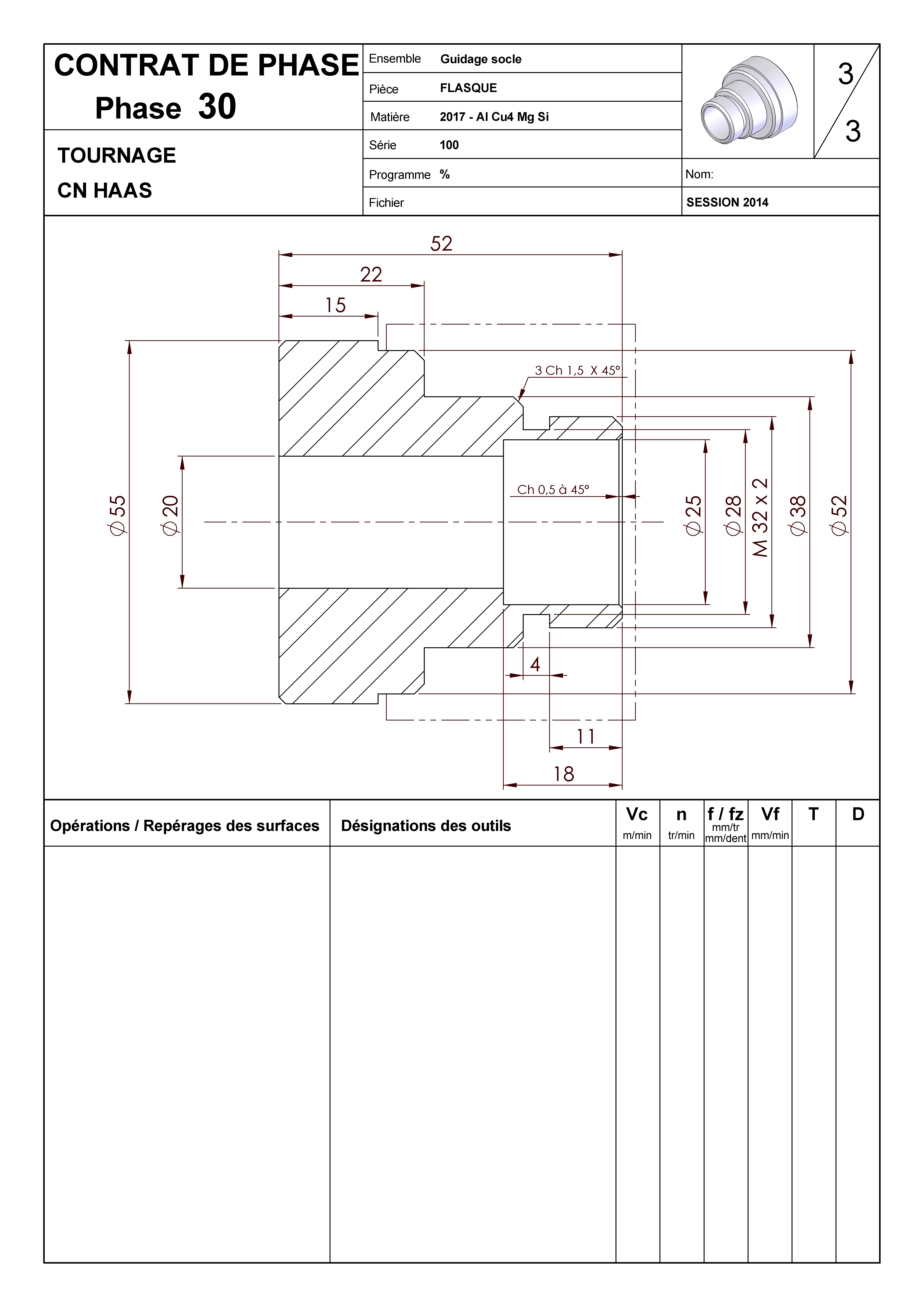

Phase 30 vierge
Pion de centrage pour repérage des surfaces

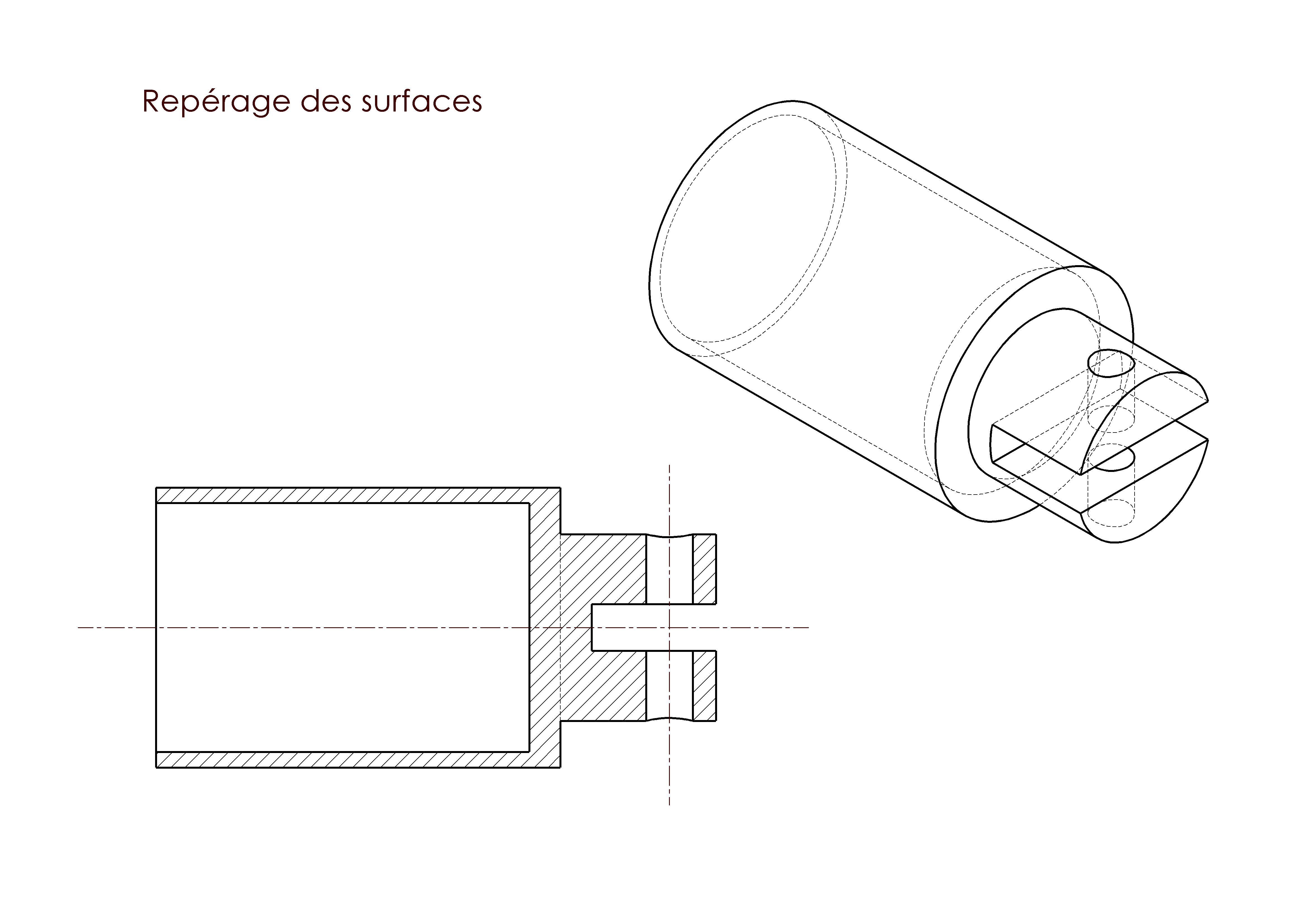

Piston de travail pour repérage des surfaces
Plan de détail flasque

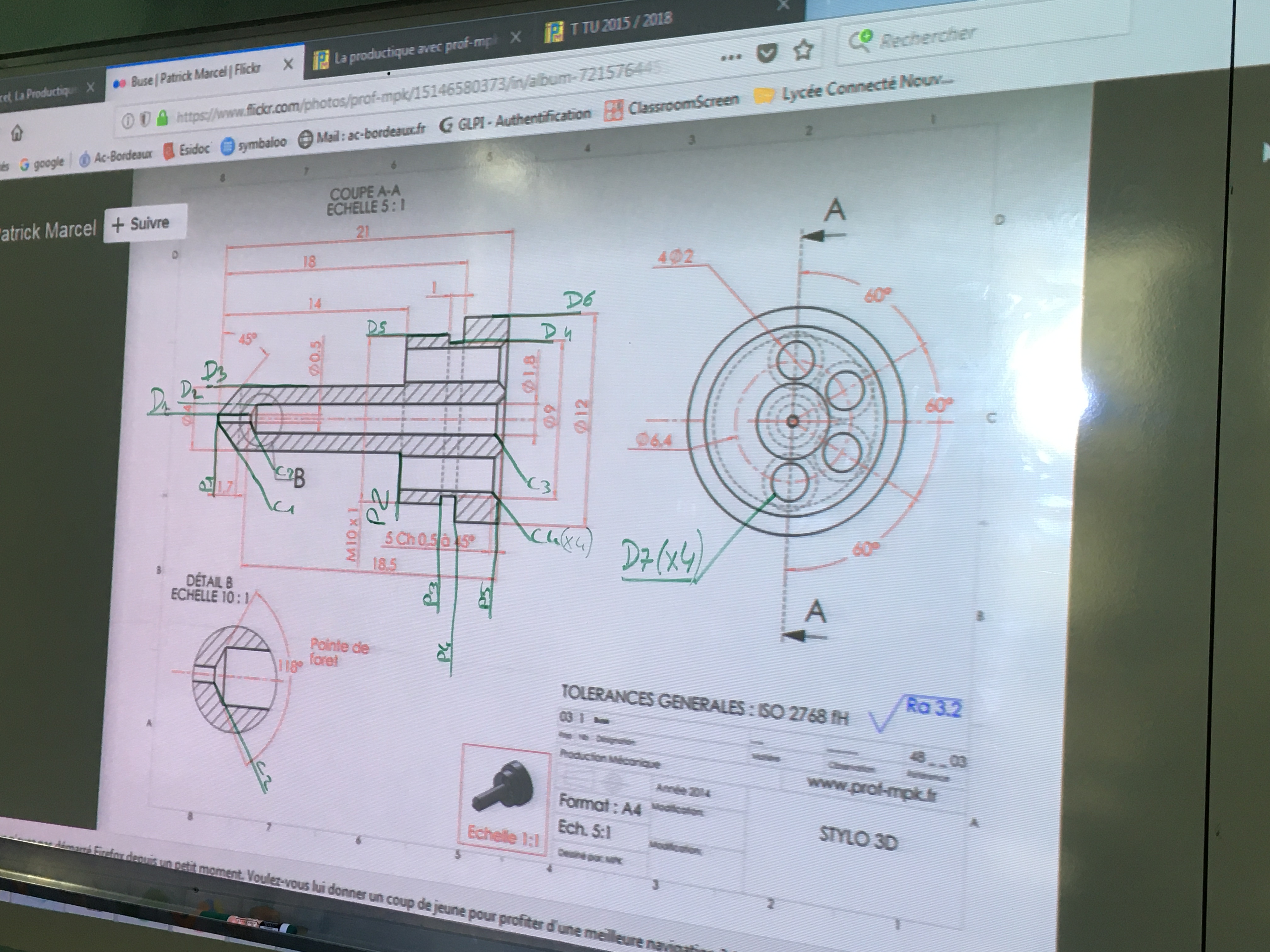

Repérage des surfaces
PHOTOS TABLEAUX COURS EN VRAC

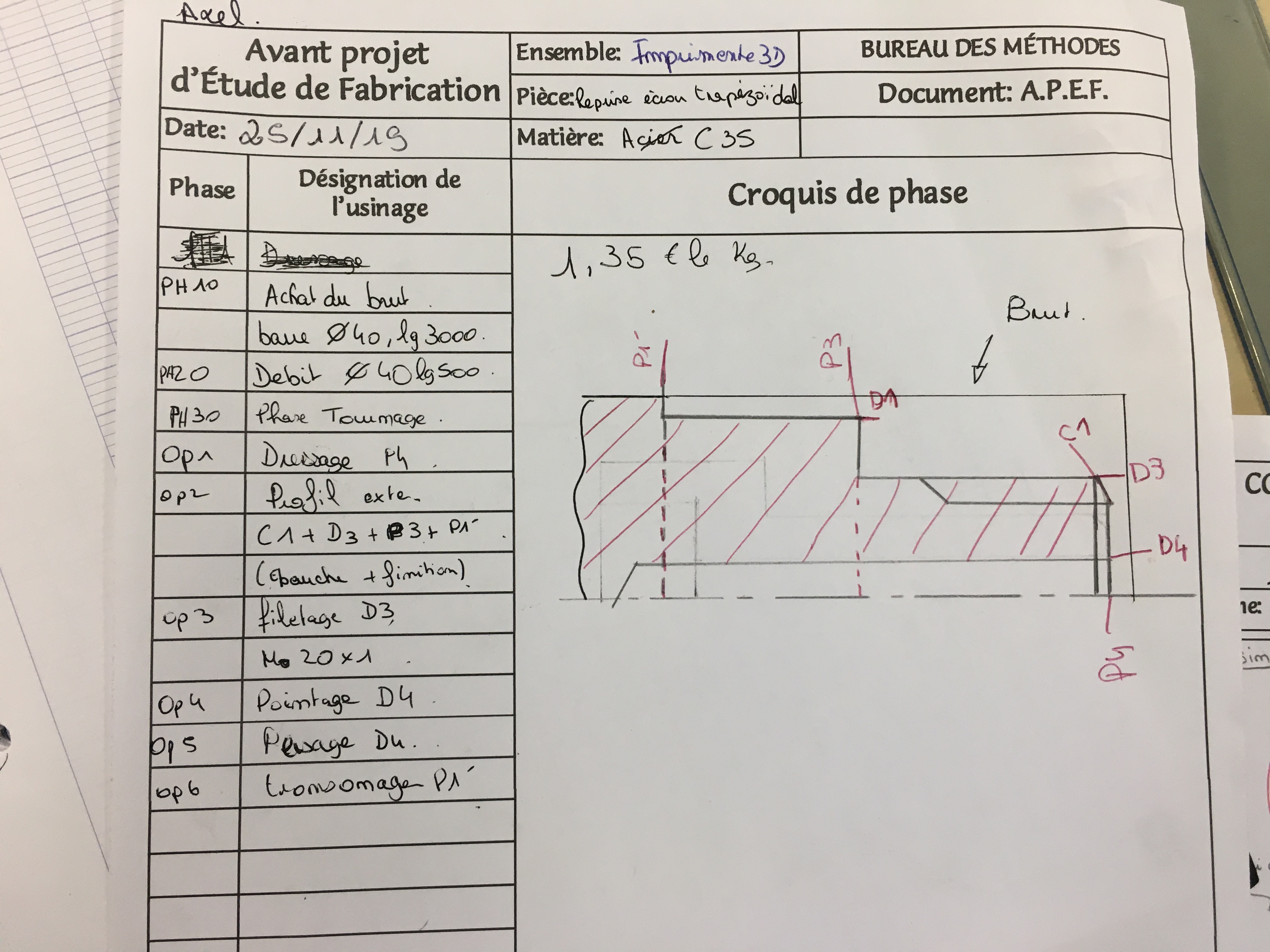

APEF 1
Centrage long

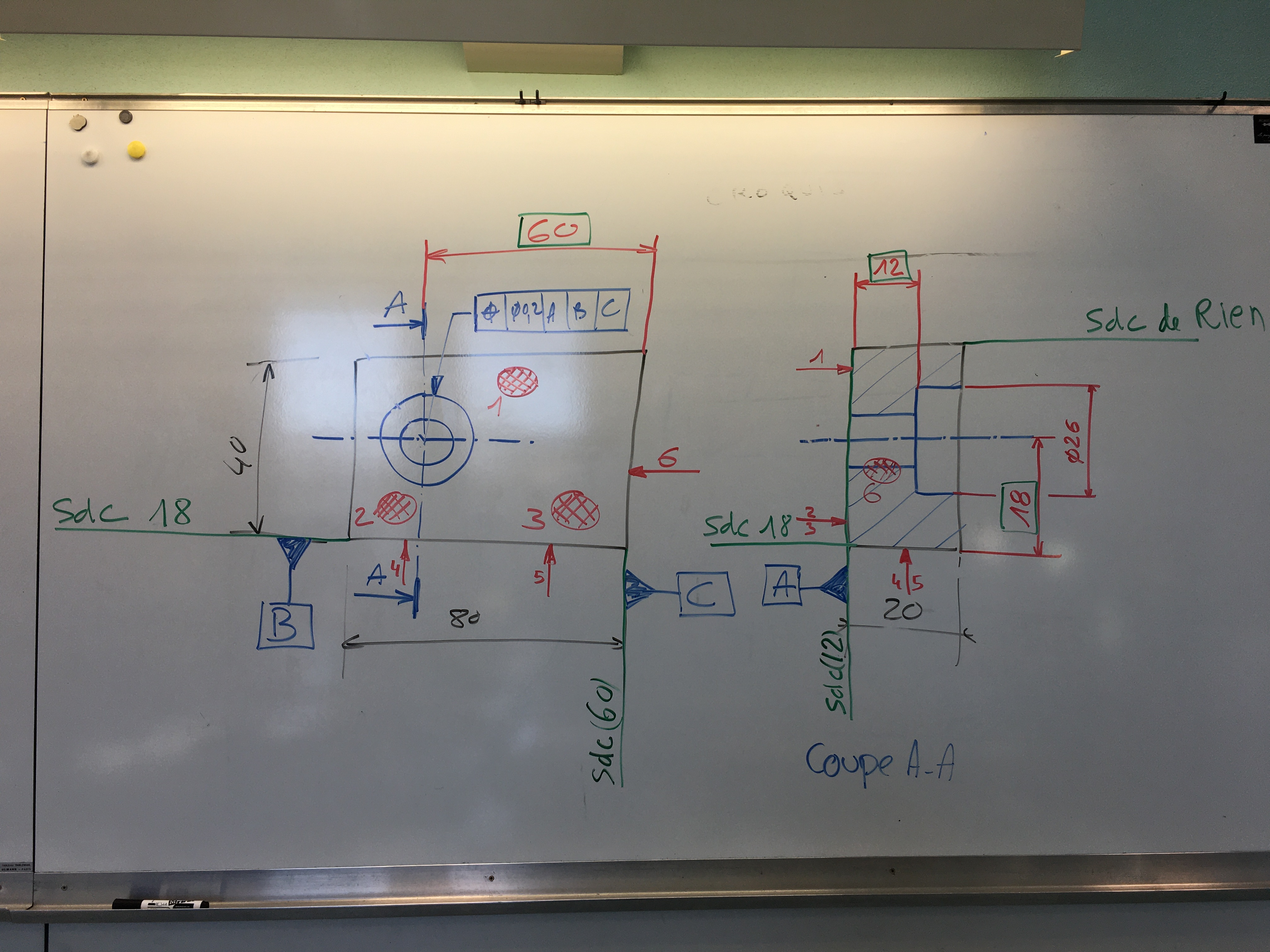

Cotation GPS 1

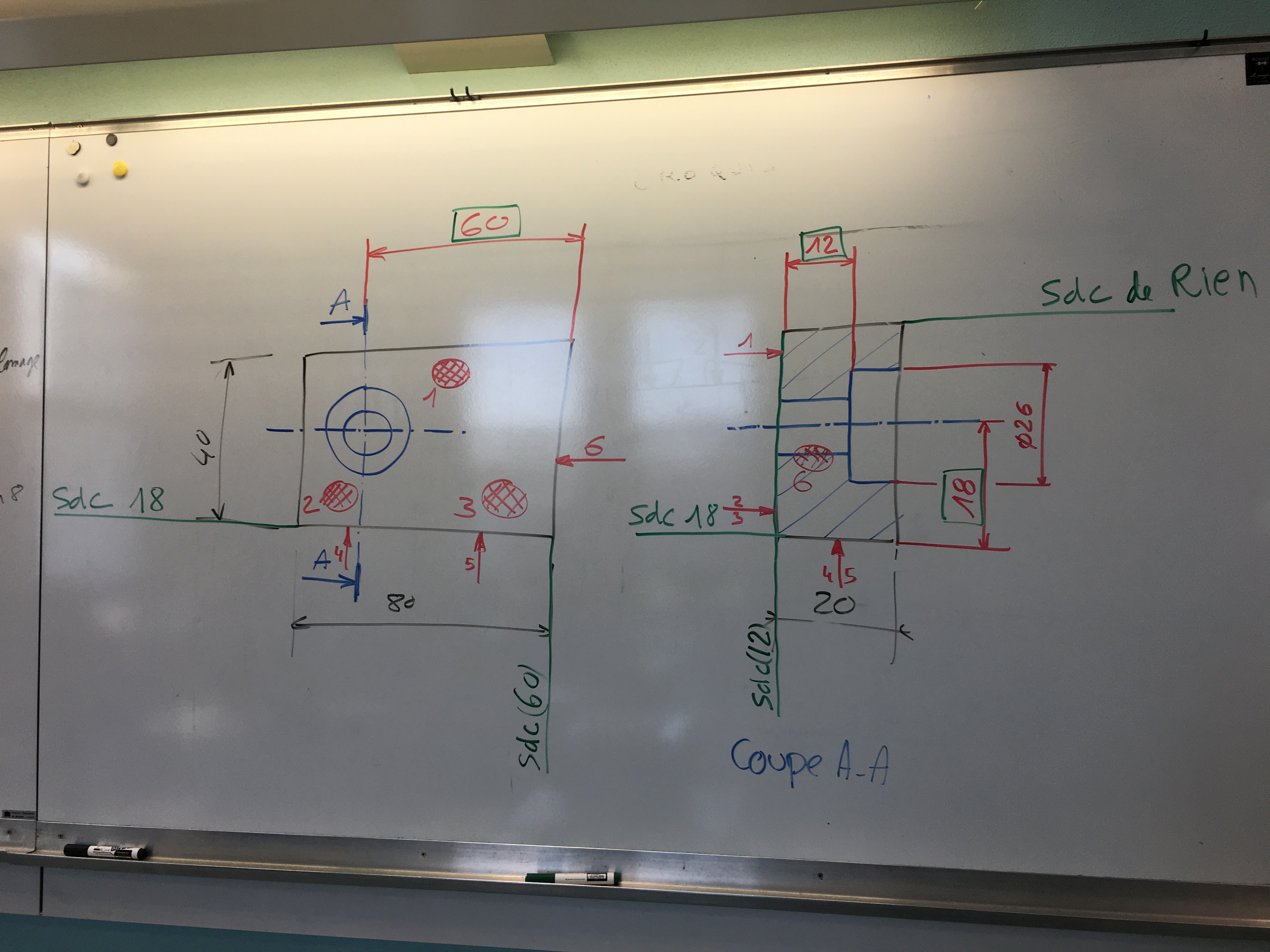

Cotation GPS 2
Cote outils et cote fabriquées

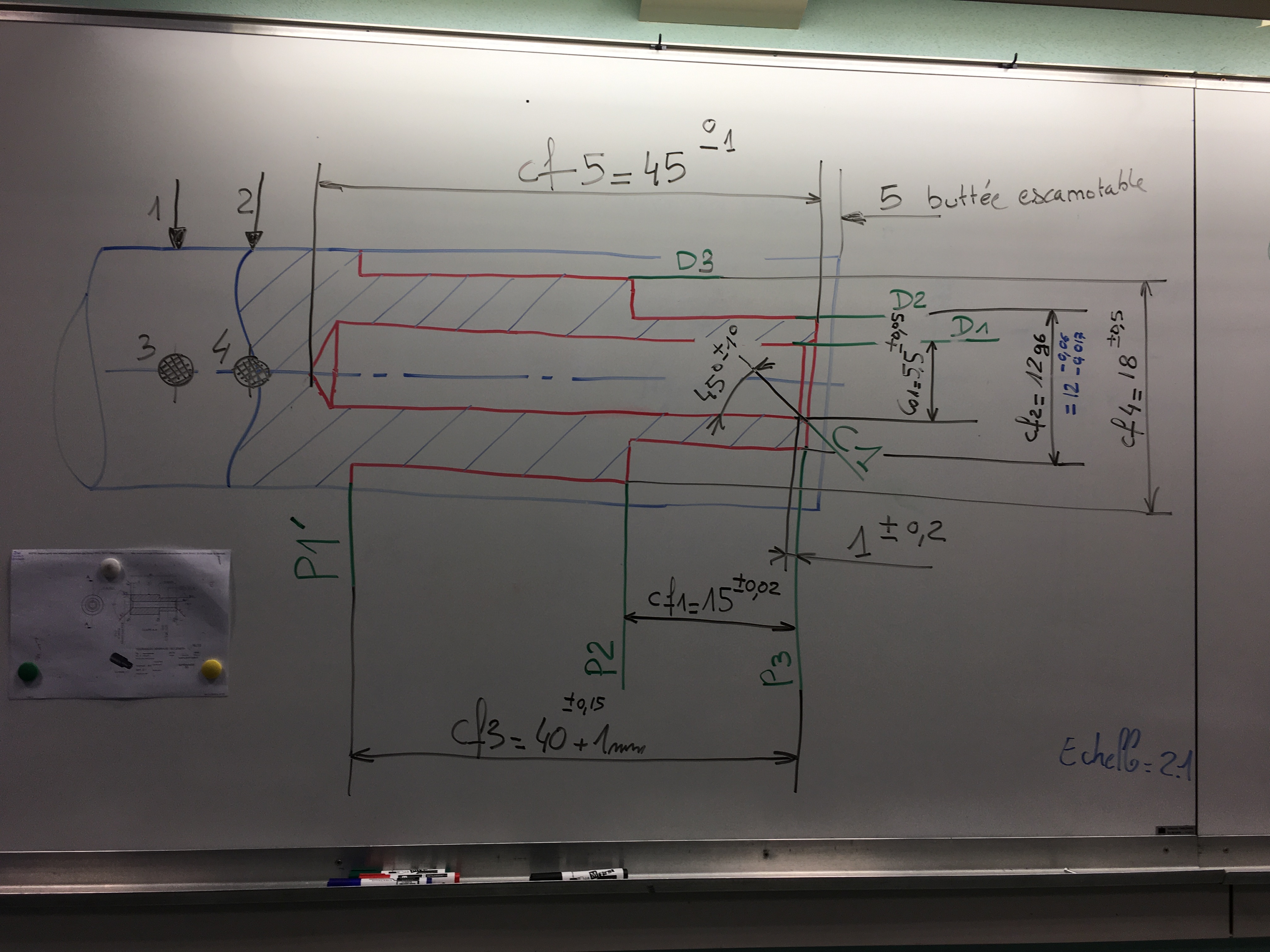

Début étude de fabrication
Etude de phase 1
Filetage taraudage
Localisation

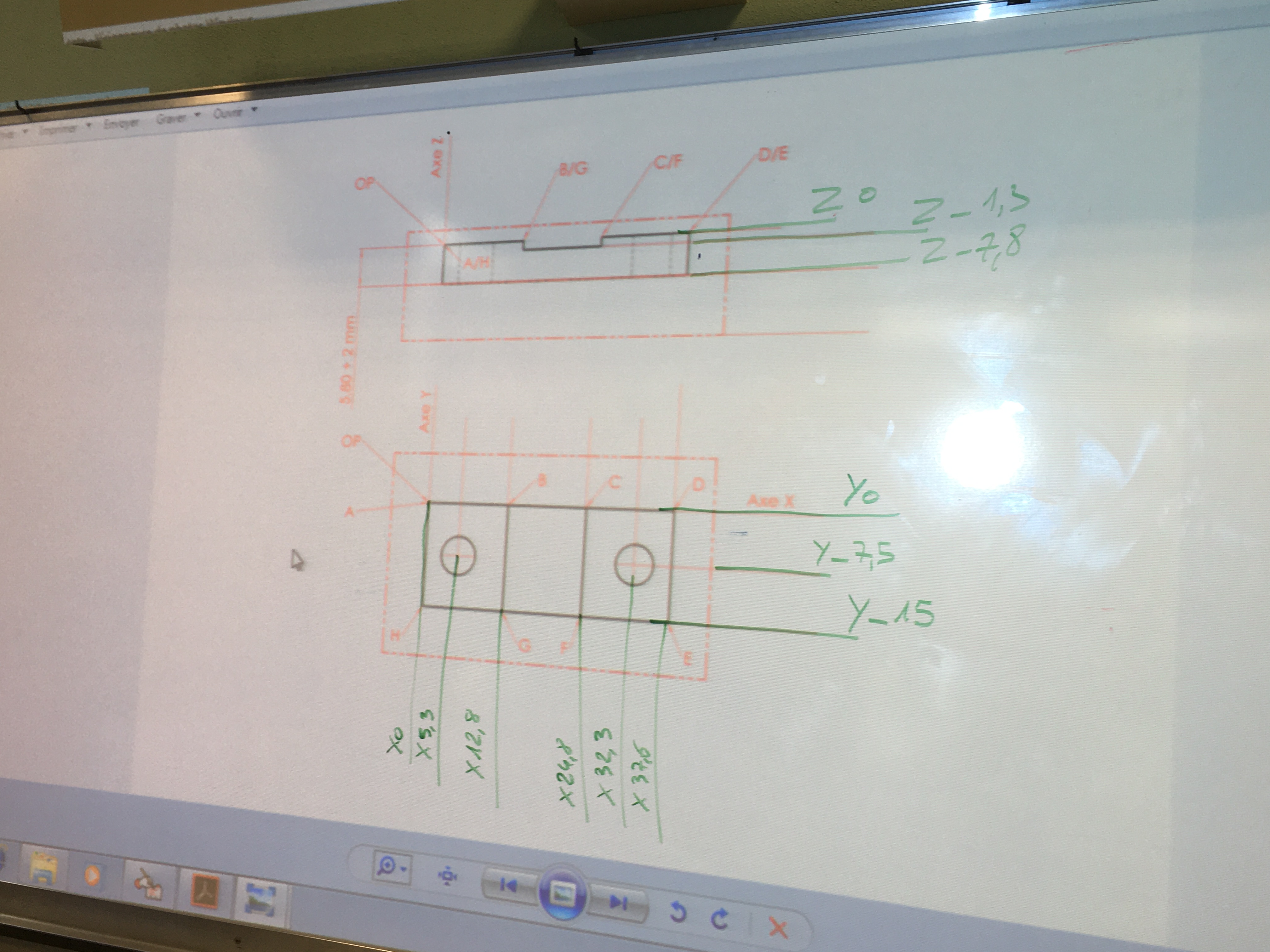

Niveaux en X Y et Z
Niveaux en X et Z

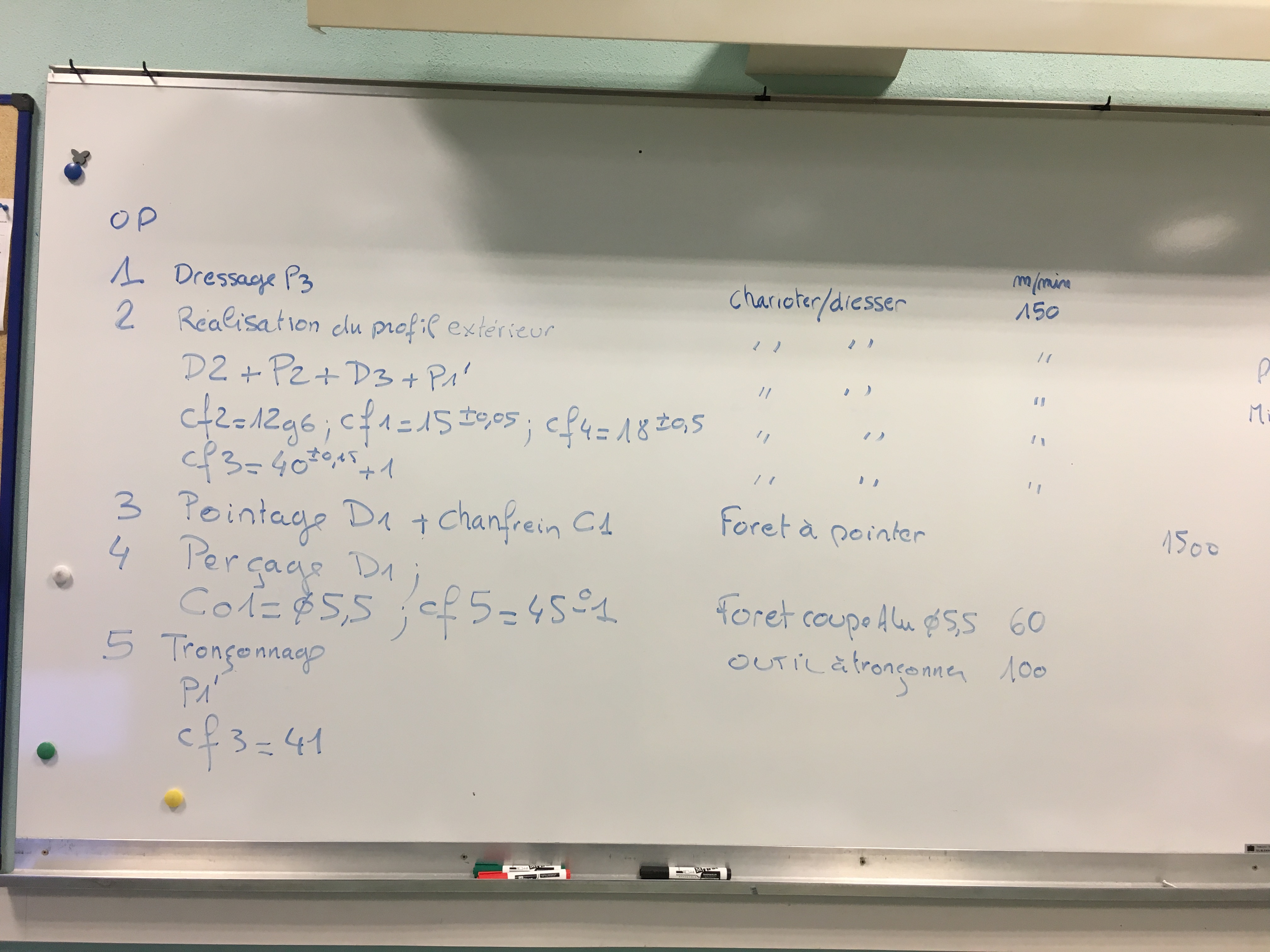

Repérage surfaces et suite opérations

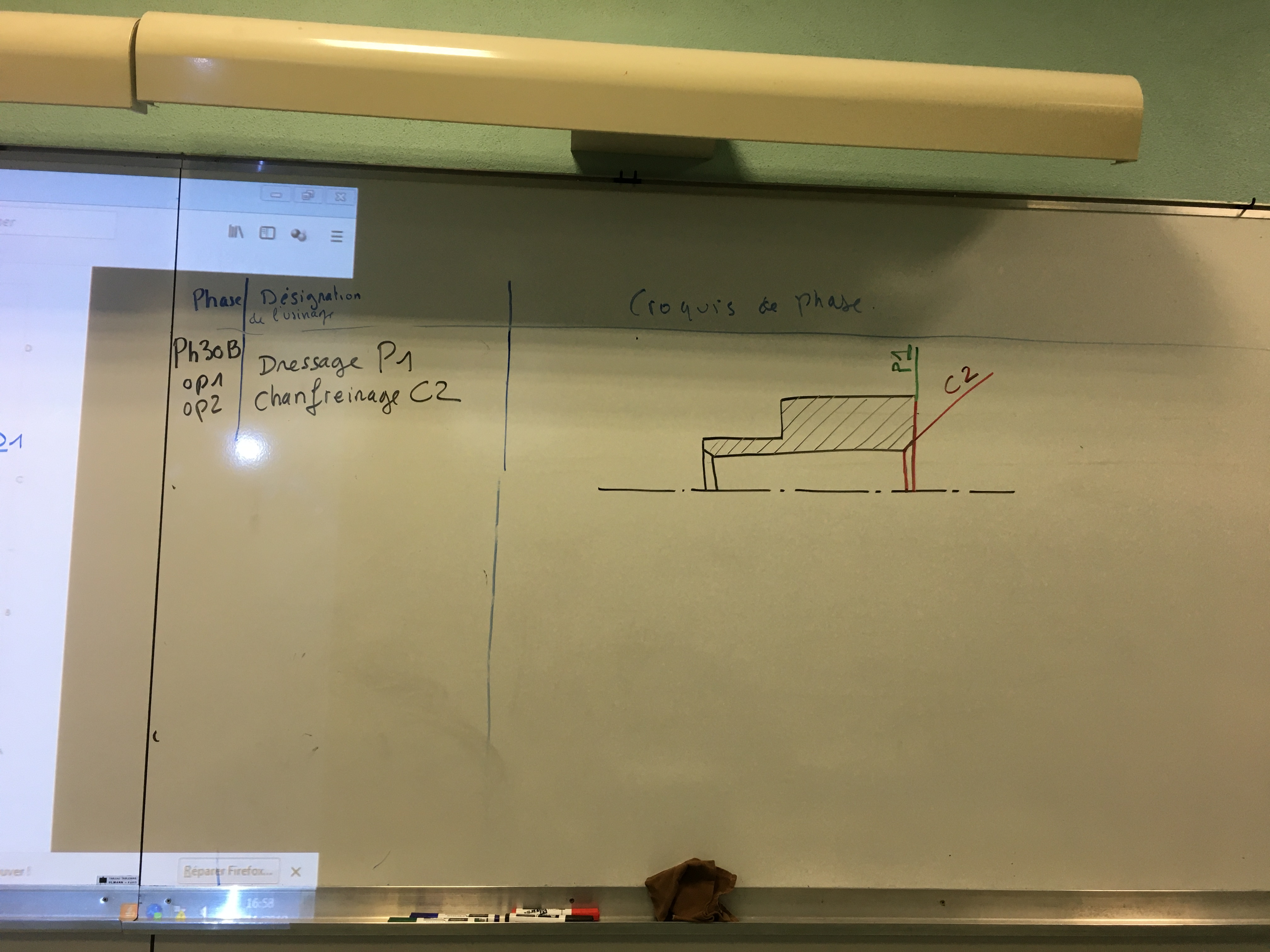

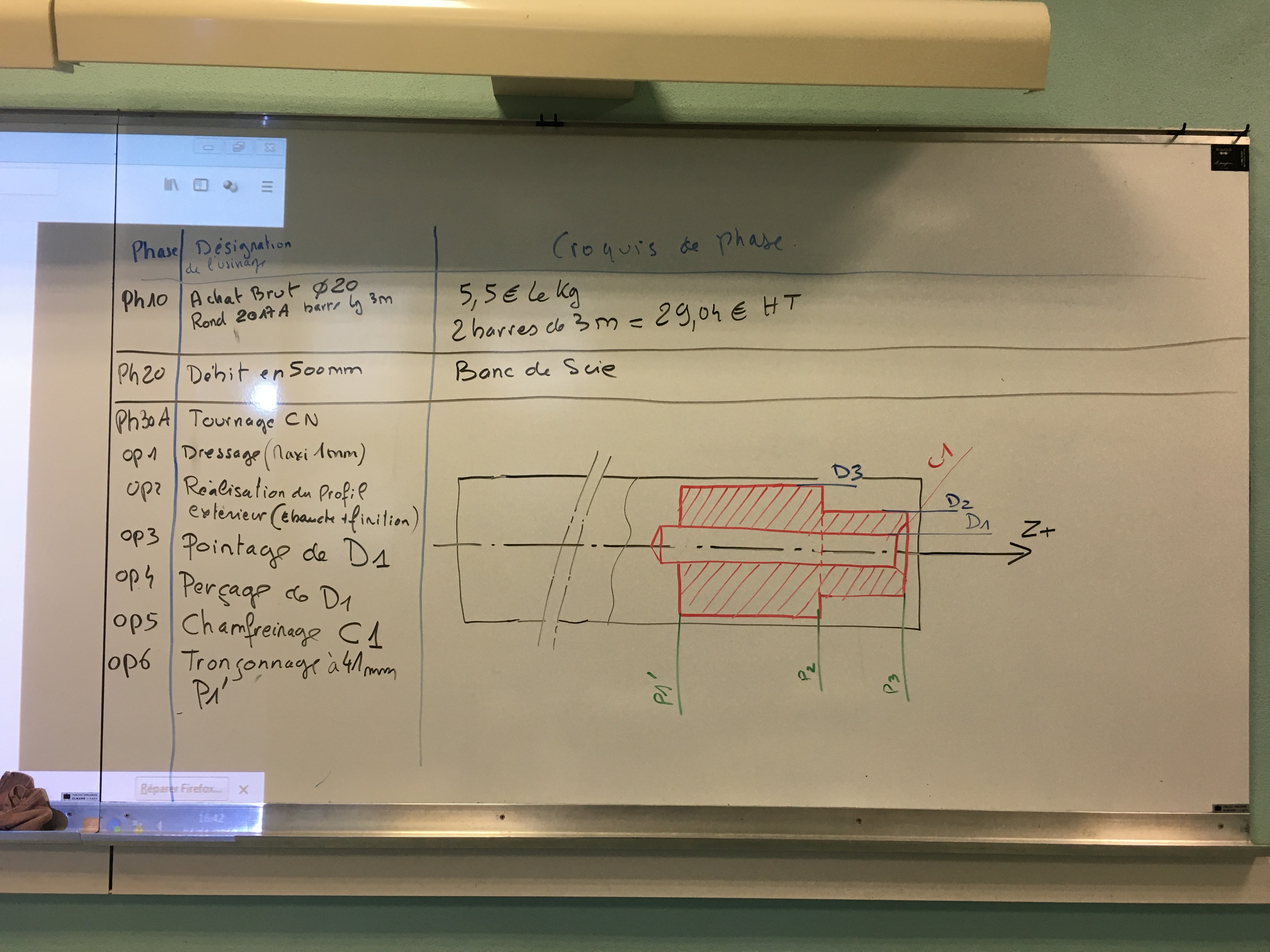

Repérage et phases

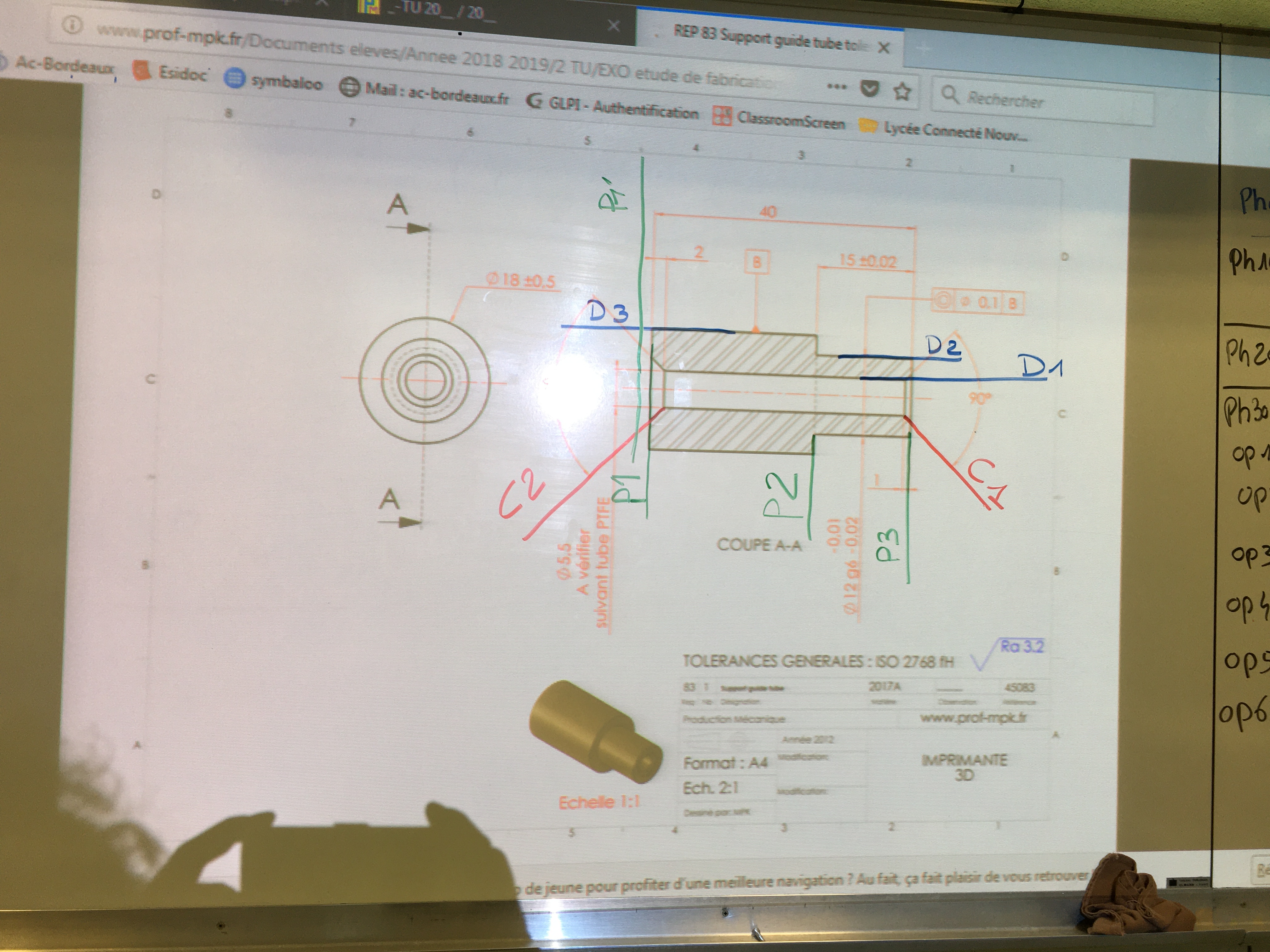

Repérages des surfaces 1

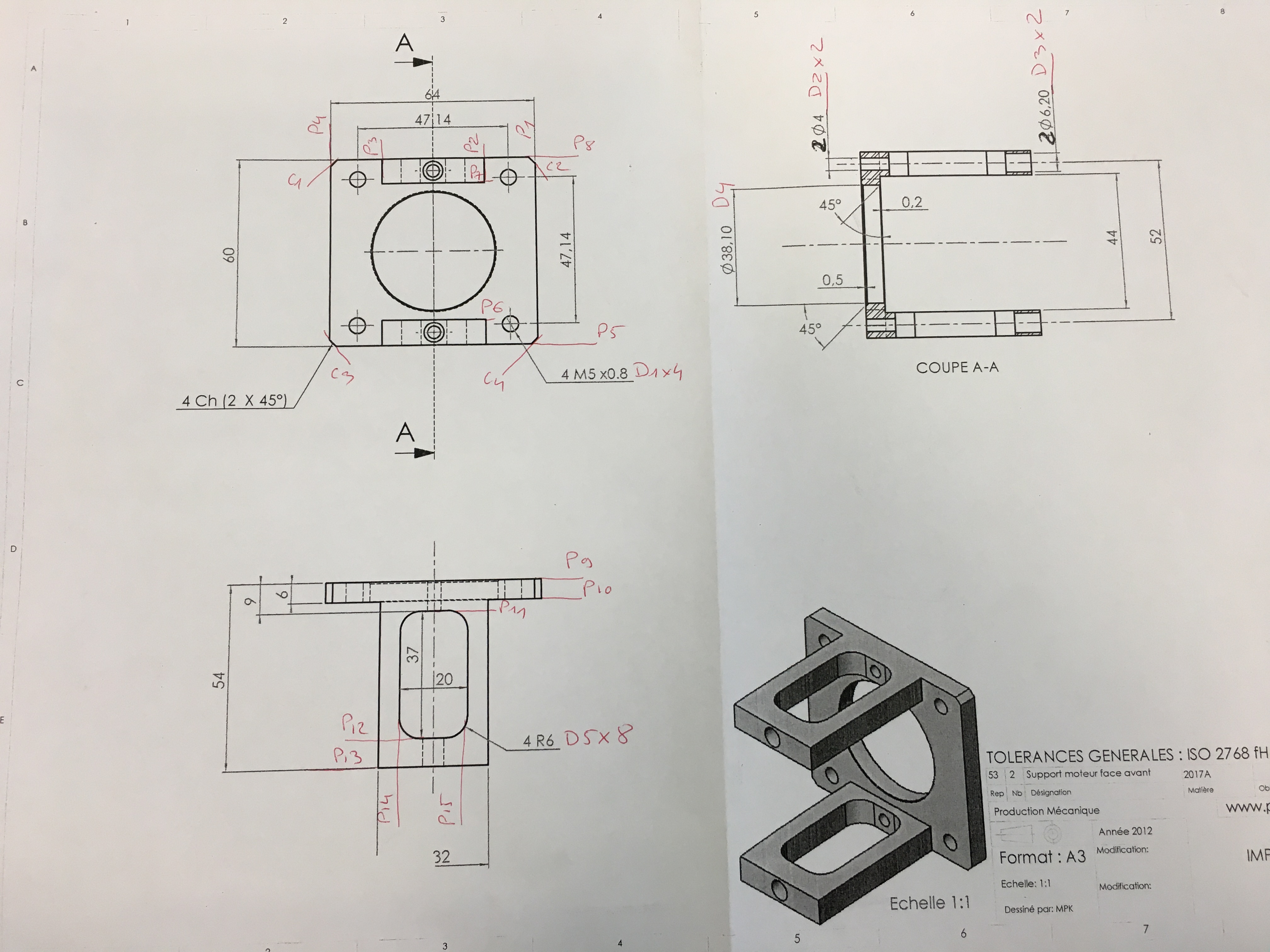

Repérages des surface 2
Repérages surfaces mors étau
Repérages surfaces 2A
Repérages surfaces 3
Repérages surfaces 4

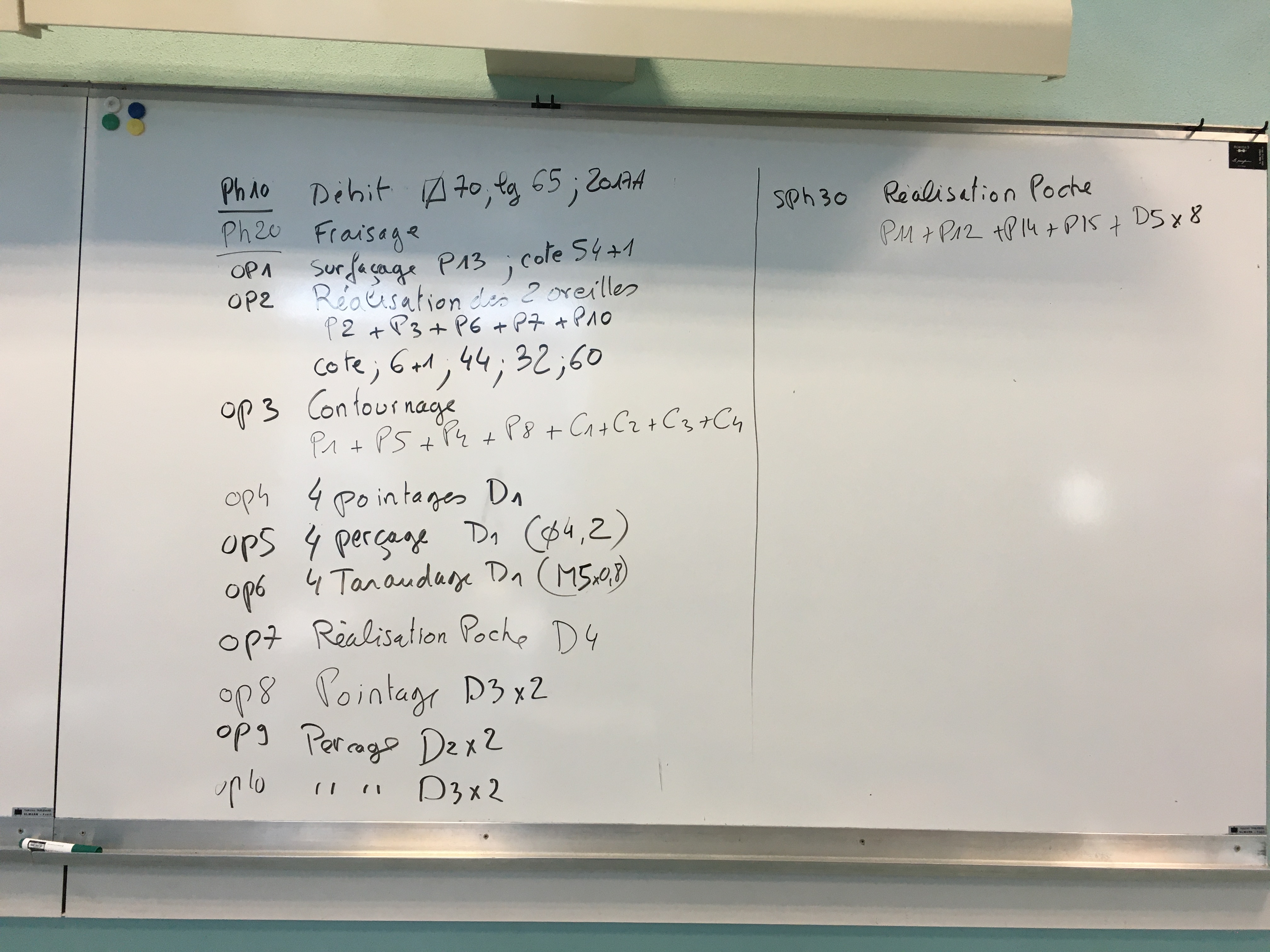

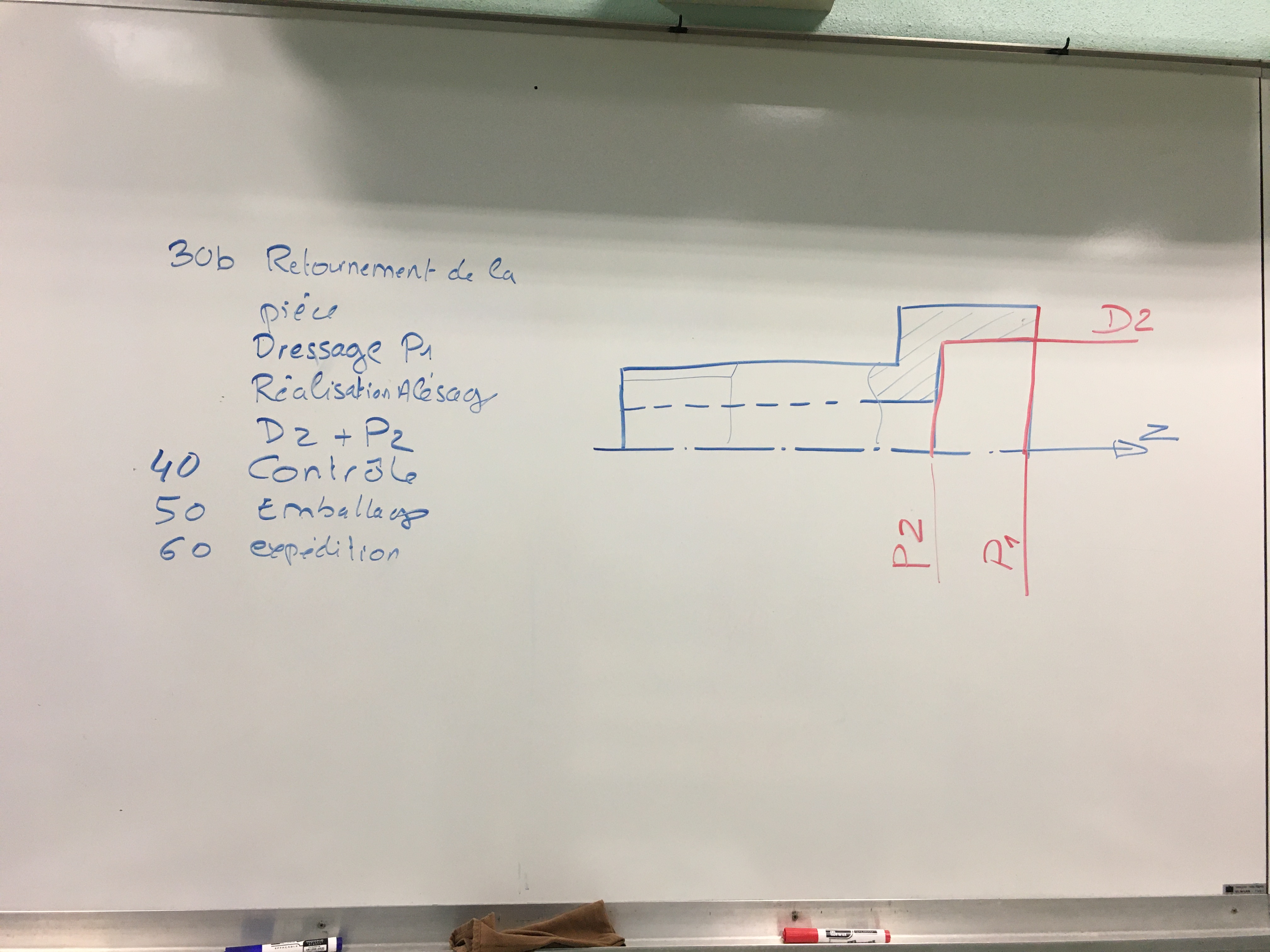

Suite opération 2
Suite opération 3
Suite opération 4
Suite opération 5
Suite opération 6

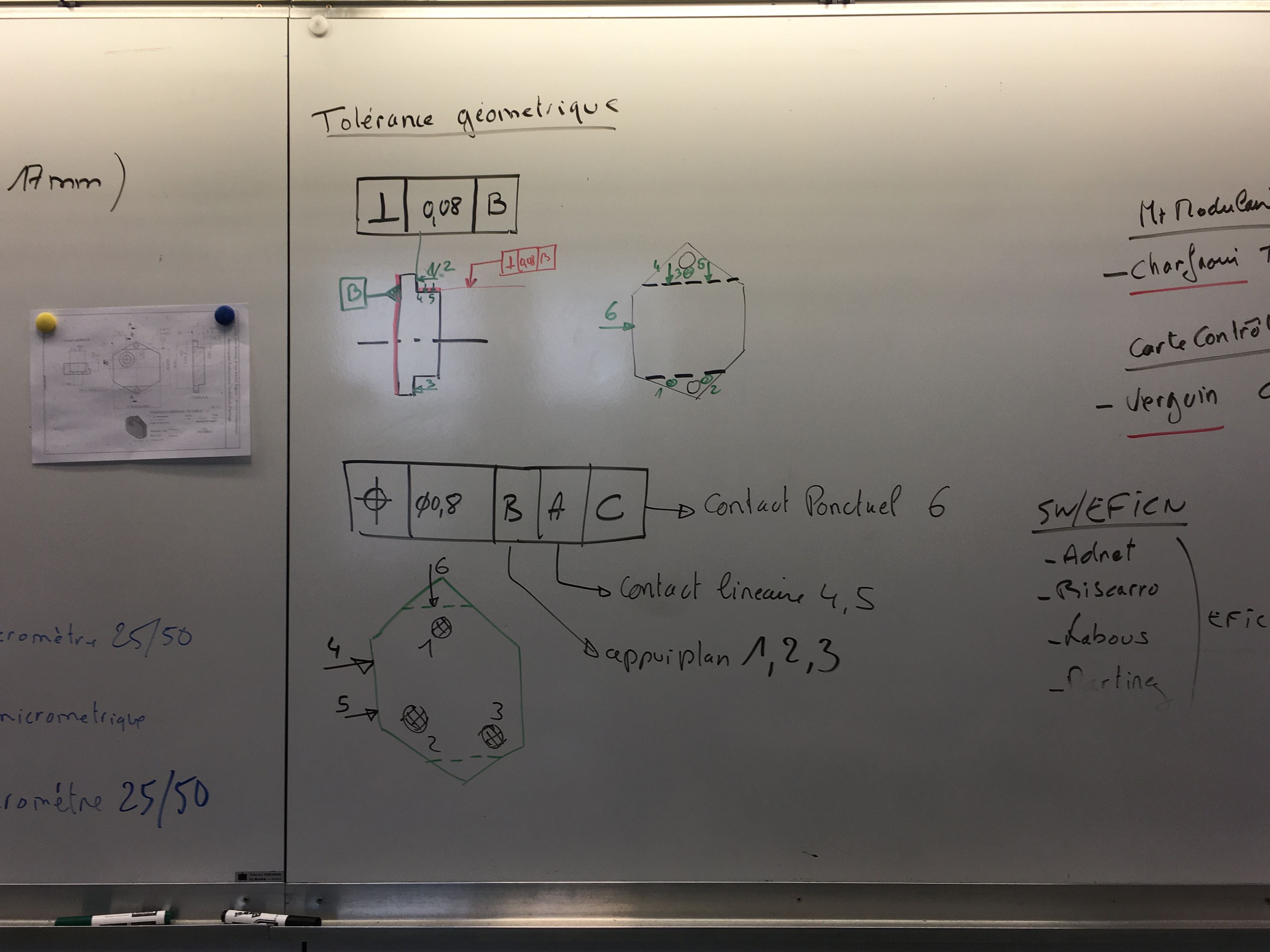

Tolérance géométrique
